Контакт боковой дополнительный КБ-20 2NO для КМЭ EKF PROxima | ctr-kb-20

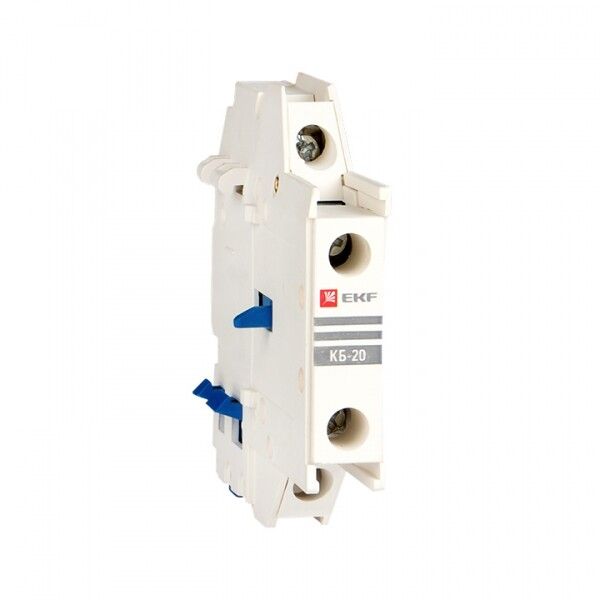

Контакт боковой дополнительный КБ-20 2NO для КМЭ PROxima, EKF PROxima, EKF — это модульное устройство, предназначенное для расширения функционала контакторов в системах автоматизации. Устанавливается на боковую поверхность контакторов серии PROxima, позволяет добавить два дополнительных нормально разомкнутых контакта без изменения основной схемы управления.

Назначение и область применения

Контакт боковой дополнительный КБ-20 2NO для КМЭ PROxima, EKF PROxima, EKF используется для передачи сигналов в цепи управления, сигнализации или логики автоматизации. Подходит для задач, где требуется зафиксировать состояние включённого/выключенного контактора — например, для индикации работы оборудования, запуска последовательных операций или блокировки других элементов системы.

Часто применяется в промышленных контроллеров, станках, конвейерах, насосных станциях и системах вентиляции, где важна надёжная связь между силовым и управляемым контуром.

Технические характеристики

• Тип изделия: контакт дополнительный
• Количество нормально разомкнутых (НО) контактов: 2
• Род тока: переменный
• Номинальный рабочий ток: 6 А
• Способ монтажа: установка сбоку на контактор
• Тип подключения: винтовые зажимы
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Контакт боковой дополнительный КБ-20 2NO для КМЭ PROxima, EKF PROxima, EKF совместим исключительно с контакторами серии PROxima от EKF. Монтируется на боковые штыревые направляющие контакторов — не требует сверления или дополнительных креплений. Для установки достаточно совместить фиксирующие выступы контакта с пазами корпуса контактора и слегка надавить до щелчка.

Подключение проводов осуществляется через винтовые зажимы — допускаются медные жилы сечением до 2,5 мм². Перед подключением обязательно отключите питание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-5-1 для коммутационных аппаратов управления. Применяется в сетях переменного тока до 690 В. Не предназначен для работы в цепях постоянного тока или с нагрузкой выше 6 А — перегрузка может привести к оплавлению контактов.

Преимущества

• Упрощает доработку схемы без замены всего контактора
• Не занимает место в распределительном щите — монтируется прямо на контактор
• Высокая механическая износостойкость благодаря металлическому каркасу и качественным контактным пластинам
• Долгий срок службы — гарантия 7 лет подтверждает надёжность конструкции

Ограничения применения

• Не совместим с другими сериями контакторов — даже аналогичными от EKF, если они не относятся к PROxima
• Не предназначен для коммутации мощных нагрузок — максимальный ток 6 А, нельзя использовать для управления двигателями напрямую
• Запрещено применять в средах с высокой вибрацией без дополнительной фиксации корпуса контактора
• Не рассчитан на работу при температуре ниже -25 °C и выше +60 °C

Примеры использования

• Сигнализация включения насоса: один контакт подключён к лампе индикации, второй — к PLC для учёта времени работы
• Блокировка другого контактора: когда КМЭ PROxima включен, КБ-20 замыкает цепь, предотвращая запуск второго устройства
• Автоматическое отключение вентилятора после завершения цикла: контакт передаёт сигнал в термореле

Практические советы

• Перед установкой проверьте, что контактор имеет свободные боковые пазы — некоторые модели уже заняты другими модулями
• Не затягивайте винты слишком сильно — это повредит изоляцию и может деформировать контактную группу
• Если используете многожильный провод, обжмите его наконечником — так снижается риск окисления и плохого контакта
• При сборке схемы убедитесь, что цепь, подключаемая к КБ-20, не превышает 6 А — даже если сам контактор рассчитан на больший ток
• Для удобства обслуживания рекомендуется помечать провода, подключённые к дополнительному контакту — особенно если в системе несколько таких модулей
