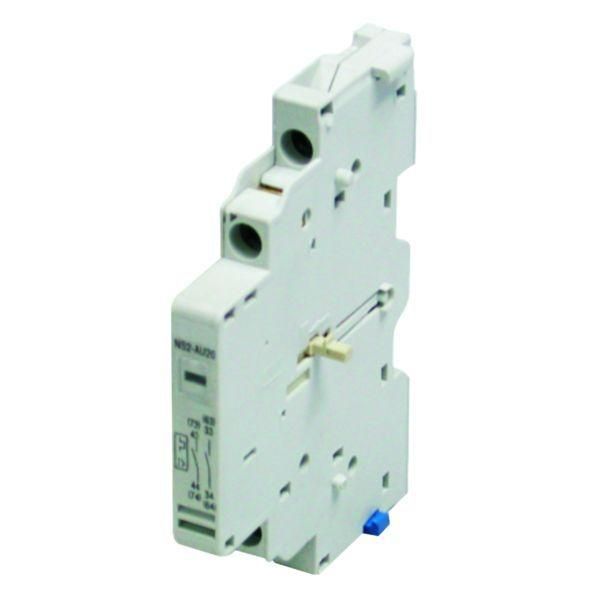

Контакт вспомогательный NS2-AU20 2НО 6А для NS2-80(R) CHINT 495873

Контакт дополнительный 2 нормально открытых (2НО) NS2-AU20 для NS2-80(R) от бренда CHINT предназначен для расширения функционала автоматических выключателей серии NS2-80(R). Этот компонент позволяет передавать сигналы о состоянии аппарата в системы управления, не требуя внешних реле.

Назначение и область применения

Контакт дополнительный 2НО NS2-AU20 устанавливается на автоматический выключатель NS2-80(R) для передачи информации о положении контактов - замкнут или разомкнут. Он используется там, где необходимо контролировать состояние питания или сигнализировать об отключении нагрузки. Подходит для систем автоматизации, панелей управления, станков, конвейеров и других устройств, где требуется удалённая индикация работы автомата.

Технические характеристики

• Номинальный рабочий ток: 6 А - способен коммутировать слаботочные цепи управления, например, сигналы в PLC или индикаторы.
• Количество нормально открытых контактов: 2 - два отдельных контакта, которые замыкаются только при активном состоянии автомата (например, когда он включен).
• Способ монтажа: монтаж сбоку - контакт фиксируется на боковой поверхности корпуса выключателя, не занимает место сверху или спереди.
• Переключающие контакты: отсутствуют - этот модуль не управляет силовыми цепями, работает исключительно как вспомогательный элемент.

Совместимость и монтаж

Контакт NS2-AU20 совместим только с автоматическими выключателями серии NS2-80(R). Установка выполняется путём защёлкивания на специальный посадочный участок сбоку от корпуса выключателя. Для установки не нужны инструменты - достаточно совместить направляющие и плотно надвинуть до щелчка. После монтажа проверьте надёжность фиксации и целостность проводов, подключаемых к клеммам контакта.

Преимущества

• Упрощает сборку панели - не нужен отдельный реле для контроля состояния автомата.
• Экономит место внутри шкафа благодаря компактному боковому монтажу.
• Высокая механическая долговечность - контакты рассчитаны на многократные операции включения/выключения.
• Интегрированное решение от одного производителя - гарантирует совместимость и надёжную работу в паре с NS2-80(R).

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 6 А допускает лишь управление слаботочными устройствами.
• Работает только с выключателями NS2-80(R); несовместим с другими сериями CHINT или продуктами конкурентов.
• Не имеет защиты от внешнего воздействия - не следует использовать во взрывоопасной среде или при наличии агрессивных газов без дополнительного кожуха.

Примеры использования

• Подключение к входу PLC для отслеживания состояния питания станка.
• Запуск светового индикатора на панели управления при включении автомата.
• Формирование сигнала аварии в системе учёта энергоресурсов при отключении нагрузки.
• Логическая связь нескольких автоматов через цепь управления в распределительном щите.

Практические советы

• Перед установкой убедитесь, что выключатель NS2-80(R) полностью отключён от сети.
• Проверьте посадочный диаметр и форму бокового крепления - NS2-AU20 точно соответствует профилю NS2-80(R), но не подойдёт к другим моделям даже из той же серии.
• При прокладке проводов используйте жилы сечением до 1,5 мм2 - это обеспечит надёжный контакт в клеммах без перегрузки.
• Не затягивайте кабельные зажимы слишком сильно - риск повредить пластиковую часть корпуса контакта.
• Если планируете использование в условиях повышенной влажности, рекомендуется дополнительно герметизировать места соединений.
