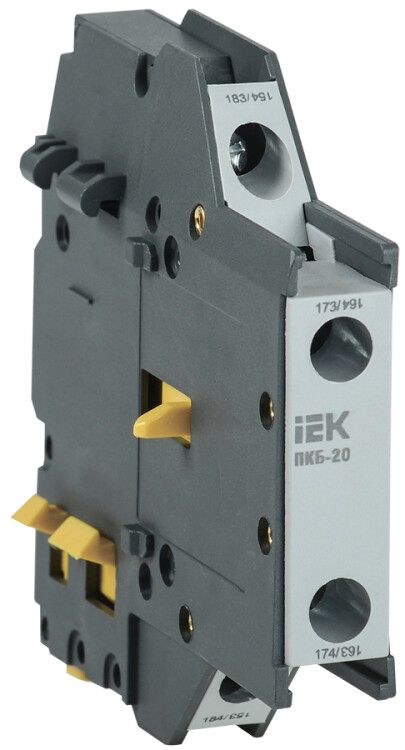

Контакт боковой дополнительный ПКБ-20 2НО KARAT IEK KPK21-20

Контакт боковой дополнительный ПКБ-20 2 нормально разомкнутых контакта от IEK — это компонент для расширения функционала контакторов в системах автоматизации. Артикул kpk21-20 позволяет легко интегрировать дополнительную коммутацию в существующую цепь без замены основного аппарата.

Назначение и область применения

Контакт боковой дополнительный ПКБ-20 2 нормально разомкнутых контакта предназначен для установки на контакторы и другие аппараты управления, чтобы увеличить количество доступных свободных контактов. Он используется там, где требуется передача сигнала или управление вторичными цепями — например, для индикации состояния, блокировок, включения световых сигналов или подключения реле контроля.

Подходит для применений в панелях управления, станках, конвейерах, насосных станциях и других объектах промышленной автоматизации, где используются контакторы серии ПМЛ, ПМА, КМИ и аналогичные.

Технические характеристики

• Тип контактов: 2 нормально разомкнутых (NO), 0 нормально замкнутых (NC)
• Номинальный ток при переменном токе (AC-15, 230 В): 6 А
• Номинальный ток при постоянном токе (DC-13, 230 В): 1,5 А
• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Тип тока: совместим с переменным и постоянным током
• Срок службы: 15 лет при номинальных нагрузках
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

Контакт боковой дополнительный ПКБ-20 2 нормально разомкнутых контакта устанавливается непосредственно на корпус контактора через специальный фиксирующий механизм. Монтаж выполняется без инструментов — достаточно защелкнуть устройство на боковой поверхности подходящего аппарата.

Совместим с контактными аппаратами, имеющими стандартизированную посадочную площадку под приставки ПКБ. Убедитесь, что ваш контактор имеет соответствующий выступ для крепления — проверьте наличие пазов на боковой стенке. Не устанавливайте на устройства, не указанные в документации IEK как совместимые с ПКБ-20.

Безопасность и стандарты

Контакт боковой дополнительный ПКБ-20 2 нормально разомкнутых контакта соответствует требованиям международных стандартов IEC 60947-5-1 и ГОСТ Р 50030.5.1. Произведён в соответствии с системой качества ISO 9001. Конструкция обеспечивает изолированное расположение контактов, исключающее случайное замыкание.

Преимущества

• Увеличивает число доступных контактов без замены основного контактора
• Не требует внешнего питания — работает механически, в связке с основным аппаратом
• Высокая надёжность благодаря долгому сроку службы (15 лет)
• Простой и быстрый монтаж — не нужен демонтаж оборудования
• Работает в широком диапазоне напряжений — AC и DC

Ограничения применения

• Не предназначен для работы с токами выше 6 А (AC) или 1,5 А (DC)
• Не следует использовать в цепях с высокими импульсными перегрузками или частыми включениями свыше 1200 раз в час
• Не подходит для установки на контакторы без физической возможности крепления ПКБ — например, на модели с закрытыми боковыми поверхностями
• Не рассчитан на работу во взрывоопасных средах — не имеет защиты Ex

Примеры использования

• Индикация включения двигателя: один контакт включает зелёную лампу при запуске контактора
• Блокировка другого аппарата: второй контакт размыкает цепь стартера, пока первый двигатель не остановится
• Подключение сигнализации: передача сигнала “работа” в систему SCADA через слаботочные входы
• Автоматическое отключение вентиляции после остановки станка

Практические советы

• Перед установкой проверьте, что контактор, на который вы монтируете ПКБ-20, действительно поддерживает приставки этого типа — сверьтесь с чертежом или каталогом IEK
• При использовании в цепях постоянного тока учтите меньшую допустимую нагрузку (1,5 А) — не используйте для управления мощными реле или катушками
• Не затягивайте крепления силой — ПКБ-20 фиксируется защёлкой, лишнее усилие может повредить пластиковую часть
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на окисление, особенно в условиях повышенной влажности
• Артикул kpk21-20 — единственный номер для заказа именно этой модификации с двумя NO-контактами; другие варианты имеют другую конфигурацию
