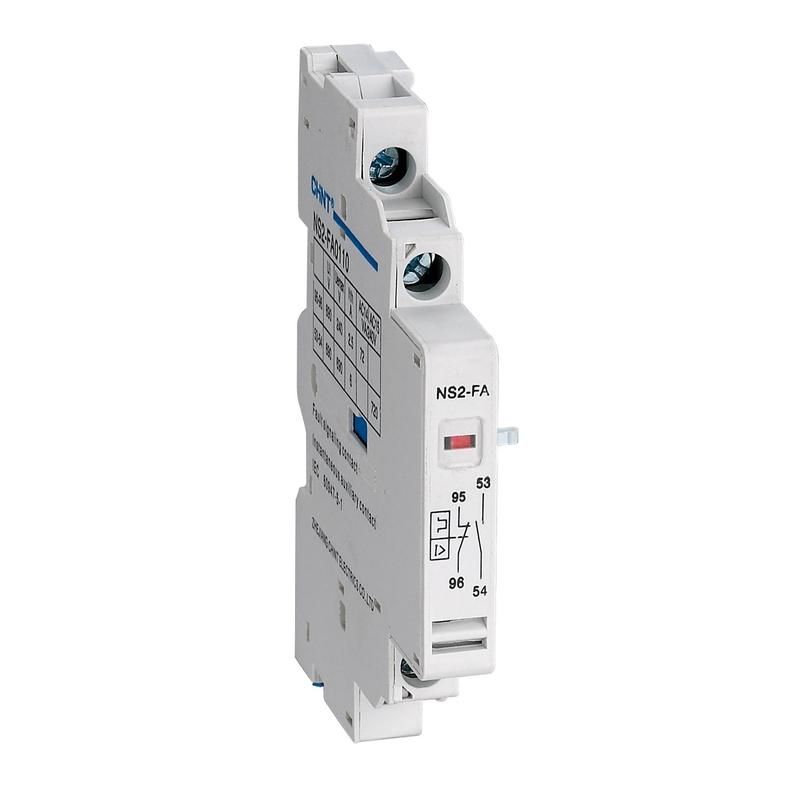

Контакт аварийно-вспомогательный NS2-FA1010 (R) CHINT 495962

Аварийно-вспомогательный контакт NS2-FA1010 (R) от CHINT предназначен для передачи сигналов о состоянии защиты в цепях управления. Этот компонент из серии NS2 Аксессуары устанавливается рядом с автоматическими выключателями NS2 и обеспечивает информирование системы о срабатывании защиты или возникновении аварии.

Назначение и область применения

Аварийно-вспомогательный контакт NS2-FA1010 (R) используется для передачи двух типов сигналов: состояние «нормальная работа» и сигнал «неисправность». Он не управляет нагрузкой напрямую, а лишь сообщает другим устройствам - контроллерам, панелям управления, системам SCADA - что произошло срабатывание автомата. Подходит для установки на выключатели серии NS2 в распределительных щитах промышленного оборудования, на конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется контроль состояния защиты.

Технические характеристики

• Номинальный рабочий ток: 6 А при переменном токе 230 В (AC-15)
• Тип модуля: аналоговый - сигнал передаётся через физическое замыкание/размыкание контактов
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 0
• Количество переключателей сигнала неисправности: 1
• Способ монтажа: боковой - устанавливается на стороне корпуса автомата NS2
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2

Совместимость и монтаж

Аварийно-вспомогательный контакт NS2-FA1010 (R) совместим исключительно с автоматическими выключателями серии NS2 от CHINT. Монтаж выполняется сбоку - модуль защёлкивается на специальные направляющие на корпусе автомата. Для подключения используются два винтовых зажима: один для сигнала «нормальное состояние», второй - для сигнала «неисправность». Перед установкой убедитесь, что выключатель NS2 отключен и снят с питания. После монтажа проверьте механическую фиксацию и плотность затяжки винтов - слабый контакт может вызвать ложные сигналы.

Безопасность и стандарты

Аварийно-вспомогательный контакт NS2-FA1010 (R) соответствует требованиям IEC 60947-1 и IEC 60947-2 для вспомогательных контактов. Работает в температурном диапазоне от -25C до +70C. Не имеет степени защиты IP - не предназначен для установки во влажной среде или вне шкафа. Применяется только внутри распределительных щитов.

Преимущества

• Чёткая раздельная передача двух сигналов: работоспособность и отказ
• Устойчивая работа при частых коммутациях благодаря качественным контактам
• Легкий и быстрый монтаж без инструментов - просто защёлкивается на NS2
• Не требует внешнего питания - работает на основе механического движения контактов автомата

Ограничения применения

• Не поддерживает высокие токи - максимальный ток 6 А, нельзя использовать для управления мощными нагрузками
• Работает только с выключателями NS2; несовместим с другими сериями (например, NXB, C65)
• Не имеет защиты от пыли и влаги - запрещено использование вне герметичных щитов
• Нет возможности регулировки чувствительности - сигнал всегда активируется при срабатывании автомата

Примеры использования

• На конвейере: при срабатывании теплового реле автомат NS2 отключается, и NS2-FA1010 (R) отправляет сигнал «неисправность» на HMI-панель оператора
• В системе освещения: когда автомат отключился из-за перегрузки, контакт передаёт сигнал «нормальное состояние» = OFF, что позволяет системе учёта энергии зафиксировать факт отключения
• В щите управления насосом: два контакта позволяют одновременно отслеживать работу насоса и наличие аварии (например, перегрев двигателя)

Практические советы

• Используйте провода сечением 0,5–2,5 мм2 - слишком толстые провода не войдут в зажим, тонкие могут плохо фиксироваться
• Перед первым включением протестируйте контакты мультиметром: при включённом автомата - НО-контакты должны быть разомкнуты, после срабатывания - замкнуты
• Обязательно пометьте провода: один - «NO_работа», другой - «NO_авария» - так проще диагностировать проблему
• Если нужен сигнал НЗ (замкнут при нормальной работе), используйте другие аксессуары - NS2-FA1010 (R) таких контактов не имеет
• При замене автомата NS2 - новый модуль можно установить вместо старого без изменения проводки, если он того же типа
