Выключатель автоматический защиты двигателя NS2-25X 4-6.3A с поворотной ручкой (R) | 495184 CHINT

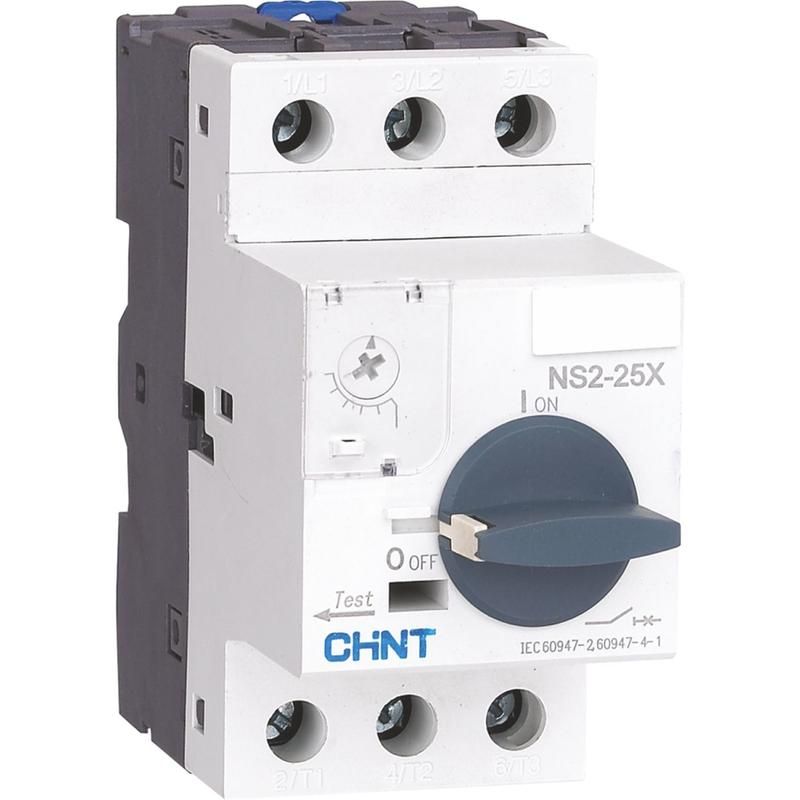

Автоматический выключатель CHINT NS2-25X с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Модель рассчитана на ток до 6,3 А и подходит для стационарной установки в электрошкафах промышленного оборудования.

Назначение и область применения

Выключатель CHINT NS2-25X используется для защиты трехфазных электродвигателей малой и средней мощности. Он обеспечивает надежную работу в условиях частых пусков, перегрузок и колебаний сети. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 6,3 А
• Количество полюсов: 3
• Рабочее напряжение: 230–690 В переменного тока
• Отключающая способность: 100 кА - способен безопасно отключить даже крупное короткое замыкание
• Система расцепления: термомагнитная - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапного скачка тока
• Номинальная мощность по классу AC-3: 1,1 / 2,2 кВт - соответствует двигателям с такой rated мощностью при прямом пуске
• Диапазон регулировки тока срабатывания КЗ: 10–78 А - позволяет точно настроить чувствительность под тип нагрузки
• Чувствительность к обрыву фазы: да - автоматически отключает двигатель при потере одной из фаз
• Наличие расцепителя минимального напряжения: да - защищает от самопуска после восстановления питания
• Термозащита: да - предотвращает перегрев обмоток двигателя
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Управление: поворотная ручка - наглядна, легко отличить положение “вкл” / “выкл” / “трип”
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от пыли и брызг воды
• Конструкция: стационарная - устанавливается на DIN-рейку, не предназначена для перемещения

Совместимость и монтаж

Выключатель CHINT NS2-25X совместим с DIN-рейкой шириной 35 мм. Для подключения используйте провода сечением до 16 мм2. Убедитесь, что посадочные размеры соответствуют стандартным шасси для серий NS2. Поворотная ручка расположена спереди - доступна для оператора без вскрытия корпуса. Подключение выполняйте при отключенном питании. Настоятельно рекомендуется использовать дополнительные контакты (например, AUX) для сигнализации состояния в системе управления.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Обеспечивает защиту согласно требованиям EN 60204-1 для промышленного оборудования. Конструкция исключает случайное включение при открытой крышке. Все материалы соответствуют нормам UL и RoHS.

Преимущества

• Интегрированная защита от обрыва фазы снижает риск выхода двигателя из строя
• Расцепитель минимального напряжения предотвращает аварийный запуск после отключения
• Широкий диапазон регулировки тока КЗ (10–78 А) позволяет адаптировать устройство под разные типы двигателей
• Поворотная ручка обеспечивает четкую визуализацию состояния - особенно важно в условиях плохой освещённости
• Мощная отключающая способность (100 кА) гарантирует безопасность даже в сетях с высокой короткозамкнутой мощностью

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 недостаточна
• Не подходит для частотных преобразователей или управляемых пусков - требует чистой синусоидальной формы тока
• Не имеет функции дистанционного управления - только ручное включение/отключение
• Не рассчитан на постоянную работу выше 6,3 А - превышение вызывает ложные срабатывания или перегрев
• Не следует применять в цепях с высокими импульсными токами (например, сварочные аппараты)

Примеры использования

• Защита насоса 1,5 кВт в системе водоснабжения
• Контроль пуска вентилятора 2,2 кВт в HVAC-системе
• Обесточивание конвейера при обрыве фазы
• Автоматическое отключение компрессора при просадке напряжения

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (по паспорту) и тока срабатывания выключателя - лучше выбирать с запасом 10–15%
• При использовании в условиях частых пусков убедитесь, что время срабатывания теплового расцепителя не слишком мало - иначе будет ложное отключение
• Для диагностики состояния подключите дополнительный контакт NO/NC к контроллеру - это позволит отслеживать сработал ли выключатель
• При монтаже соблюдайте минимальные зазоры вокруг устройства - не допускайте плотного прилегания других элементов, чтобы не нарушить теплоотвод
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - возможна усадка проводов
