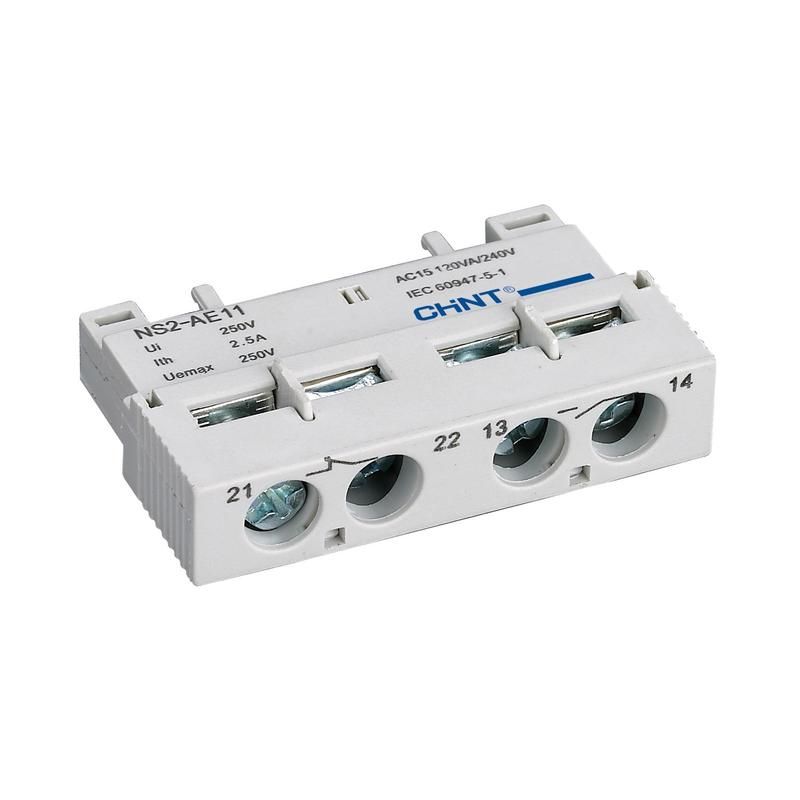

Контакт дополнительный поперечный NS2-AE11 1НО+1НЗ CHINT 495968

Дополнительный контакт поперечный NS2-AE11 (R) от бренда CHINT - это компактный модульный элемент, предназначенный для расширения функционала автоматических выключателей серии NS2. Устанавливается сверху или сбоку на выключатель, обеспечивая передачу сигнала о состоянии контакта в цепь управления. Артикул 495968 подходит для задач автоматизации, где требуется контроль включения/выключения оборудования.

Назначение и область применения

Дополнительный контакт поперечный NS2-AE11 (R) используется для передачи информации о положении главного контакта автоматического выключателя - например, когда он замкнут (НО) или разомкнут (НЗ). Это позволяет подключить сигнал к пульту управления, PLC, индикатору состояния или системе безопасности. Применяется в промышленной автоматике: на станках, конвейерах, щитах управления, системах освещения и вентиляции, где важно знать, включен ли выключатель.

Технические характеристики

• Номинальный рабочий ток: 2,5 А - подходит для слаботочных цепей управления, не предназначен для силовой нагрузки;
• Количество контактов: один нормально открытый (НО) и один нормально закрытый (НЗ) - позволяют контролировать два состояния одновременно;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует предварительной зачистки провода;
• Монтаж: сверху и сбоку - совместим с выключателями NS2, устанавливается на фланец корпуса без дополнительных креплений;
• Количество переключающих контактов: 0 - не является самостоятельным коммутационным устройством, работает только в паре с основным выключателем.

Совместимость и монтаж

Дополнительный контакт NS2-AE11 (R) совместим исключительно с автоматическими выключателями серии NS2 от CHINT. Монтируется механически на верхнюю или боковую поверхность корпуса выключателя - не требует демонтажа устройства. Подключение осуществляется через винтовые клеммы: зачищенные жилы до 1,5 мм2 плотно затягиваются отверткой. Перед установкой убедитесь, что выключатель отключён от сети.

Преимущества

• Универсальная схема контактов - наличие НО и НЗ позволяет гибко проектировать цепи управления;
• Простой и быстрый монтаж - не нужны инструменты кроме отвёртки, не требуется доработка шкафа;
• Высокая надёжность - контакты рассчитаны на долгий срок службы при частых переключениях;
• Интеграция с сериями CHINT - идеальное соответствие по форме, размеру и механической связи с выключателями NS2.

Ограничения применения

• Не предназначен для работы с токами выше 2,5 А - использование в силовых цепях вызовет повреждение контактов;
• Работает только в связке с выключателем NS2 - несовместим с другими сериями или брендами;
• Не имеет защиты от внешних воздействий - не следует использовать во влажных, пыльных или взрывоопасных средах без дополнительной герметизации шкафа;
• Не регулируется - положение контактов фиксировано и зависит от положения основного автомата.

Примеры использования

• Подключение индикатора “Вкл.” на панели управления - сигнал с НО контакта включает лампу при замыкании автомата;
• Передача сигнала “Отключено” в PLC - НЗ контакт размыкается при отключении, сообщая системе о аварии;
• Блокировка другого оборудования - цепь запуска вторичного устройства активируется только при замкнутом основном выключателе;
• Автоматическое отключение системы охлаждения после отключения насоса - сигнал с НЗ контакта отключает вентилятор.

Практические советы

• Проверьте посадочный размер на корпусе вашего выключателя NS2 - контакт NS2-AE11 (R) должен легко щёлкнуть на место без усилий;
• Используйте провода с медными жилами и изоляцией до 1,5 мм2 - более толстые провода не войдут в клемму;
• При монтаже сбоку убедитесь, что рядом нет других модулей - контакт может задеть соседние элементы;
• Обязательно протестируйте работу контактов после установки - используйте тестер на замыкание/размыкание при ручном включении/отключении автомата;
• Артикул 495968 - это оригинальная деталь CHINT; аналоги могут иметь отличную механику и не работать с вашим выключателем.
