Блок дополнительных контактов MC1D 1НО+1НЗ боковой монтаж - MAD8N11 APC

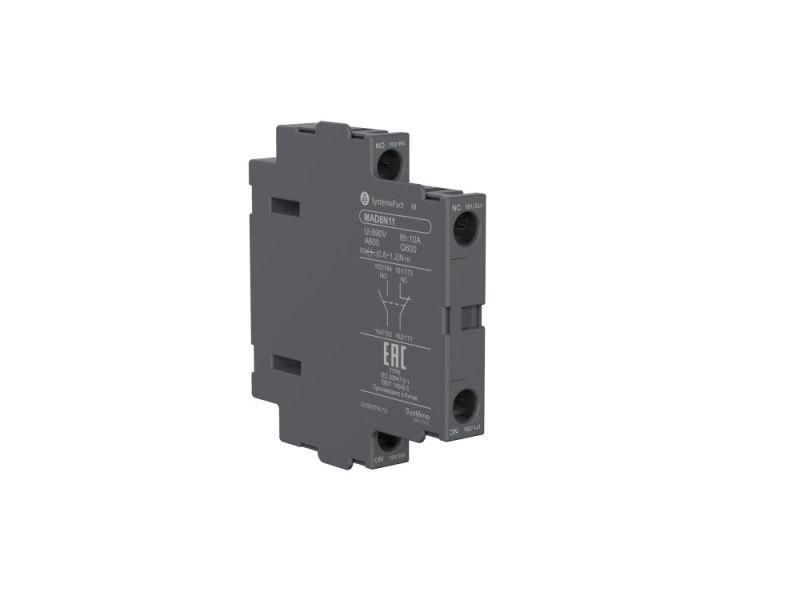

Блок дополнительных контактов MC1D 1 нормально открытый + 1 нормально закрытый боковой монтаж от Systeme Electric - компактное устройство для расширения функционала контакторов серии SystemePact. Артикул mad8n11 позволяет легко модифицировать цепи управления и сигнализации за счет добавления одного замыкающего и одного размыкающего контакта.

Назначение и область применения

Блок дополнительных контактов MC1D используется для увеличения числа вспомогательных контактов у контакторов системы SystemePact. Он предназначен для работы в цепях управления и сигнализации - например, чтобы передать сигнал о состоянии контактора на кнопочные станции, световые индикаторы, PLC или другие устройства автоматизации. Подходит для установки на контакторы с катушкой управления переменного (AC) или постоянного/переменного (AC/DC) тока.

Технические характеристики

• Тип изделия: блок контактный
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальный рабочий ток (AC-15): до 10 А
• Способ подключения: винтовые зажимы
• Способ монтажа: боковой
• Исполнение: монтаж осуществляется сверху на корпус контактора

Совместимость и монтаж

Блок дополнительных контактов MC1D совместим исключительно с контакторами серии SystemePact MCP. Монтировать его можно только на боковую поверхность контактора - он фиксируется механически через специальные направляющие и соединяется внутренними штырями с механизмом контактора. Для подключения проводов используются винтовые зажимы - допускается использование одножильных медных проводов сечением до 2,5 мм2. Убедитесь, что контактор имеет свободную боковую нишу под установку блока - не все модели поддерживают этот тип дополнений.

Безопасность и стандарты

Производитель указывает соответствие требованиям международных стандартов IEC 60947-5-1 и EN 60947-5-1 для вспомогательных контактов. Продукт рассчитан на работу в условиях промышленной среды с температурой от –25C до +60C. Сертифицирован для применения в электроустановках класса защиты IP20.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Фиксация обеспечивает надежную механическую связь с контактором - контакты работают синхронно
• Винтовые зажимы позволяют использовать провода любого типа с подходящим сечением
• Поддерживает управление как переменным, так и комбинированным током (AC/DC)

Ограничения применения

• Не для монтажа на контакторы других серий - даже аналогичных по габаритам
• Работает только при установленном контакторе Series SystemePact MCP
• Не предназначен для силовых цепей - максимальная нагрузка 10 А только для вспомогательных цепей
• Не имеет защиты от внешних воздействий выше IP20 - требует установки внутри щита

Примеры использования

• Передача сигнала “контактор включен” на индикацию на пульте управления
• Обеспечение взаимоблокировки двух контакторов в системе переключения питания
• Подключение к входу контроллера PLC для контроля состояния двигателя
• Активация аварийной сигнализации при отключении оборудования

Практические советы

• Перед установкой проверьте наличие свободного места на боковой стенке контактора - некоторые модели имеют уже занятые слоты
• При использовании многожильных проводов обязательно примените наконечники - они предотвращают выдавливание жил из зажима
• Не затягивайте винты слишком сильно - риск повреждения пластикового корпуса
• При необходимости нескольких блоков - устанавливайте их последовательно, начиная с самого первого слота рядом с контактом управления
• Артикул mad8n11 всегда соответствует именно этой конфигурации: один НО и один НЗ. Для других вариантов выбирайте другой артикул.
