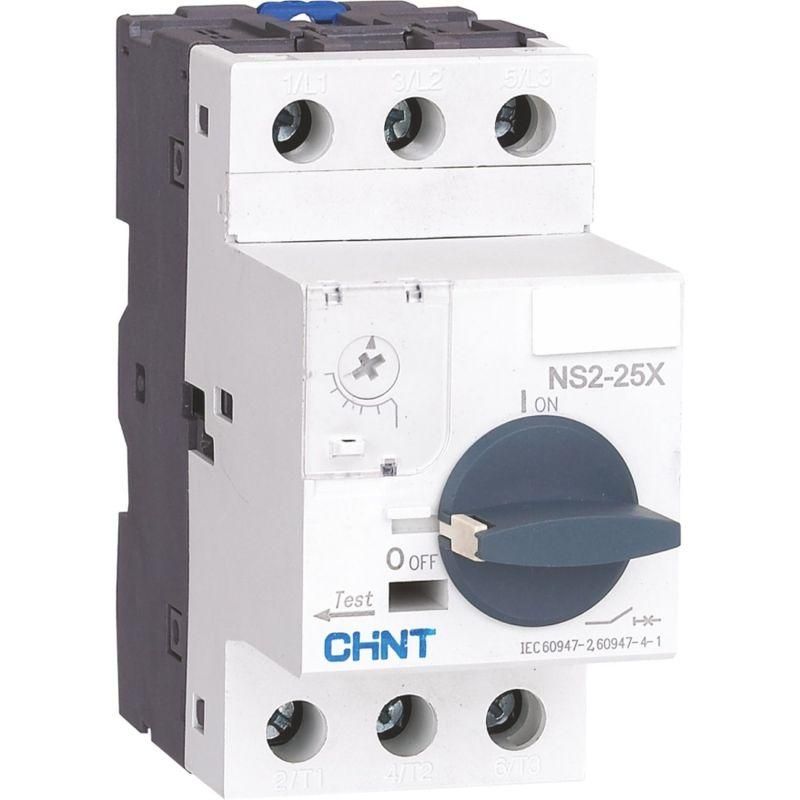

Выключатель автоматический защиты двигателя NS2-25X 1.6-2.5A с поворотной ручкой (R) | 495182 CHINT

Автоматический выключатель для защиты двигателя 1.6–2.5 A с поворотной ручкой (R) NS2-25X от бренда CHINT - это надёжное устройство для защиты трёхфазных электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Модель из серии NS2(X) рассчитана на стационарную установку в щитах и подходит для промышленного оборудования с номинальным током до 2,5 А.

Назначение и область применения

Автоматический выключатель для защиты двигателя 1.6–2.5 A с поворотной ручкой (R) NS2-25X предназначен исключительно для защиты электродвигателей переменного тока. Он сочетает функции коммутации и автоматической защиты, обеспечивая безопасную работу двигателей при пуске, работе и аварийных ситуациях. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием класса AC-3.

Технические характеристики

• Номинальный ток: 2,5 А (диапазон регулировки - 1,6–2,5 А)
• Количество полюсов: 3
• Рабочее напряжение: 230–690 В переменного тока
• Отключающая способность: 100 кА при 400 В (способен отключить даже крупные КЗ)
• Система расцепления: термомагнитная - тепловая защита от перегрузки + магнитная от короткого замыкания
• Диапазон срабатывания при КЗ: 10–33,5 А (настраивается под тип двигателя)
• Термозащита: есть - защищает двигатель от долговременной перегрузки
• Защита от обрыва фазы: да - автомат отключится, если пропала одна из фаз
• Расцепитель минимального напряжения: есть - предотвращает самопуск после восстановления питания
• Мощность при 230 В (AC-3): 0,37 кВт
• Тип присоединения: винтовые зажимы для проводов
• Управление: поворотная ручка (положения: ON / OFF / TRIPPED)
• Степень защиты IP: IP20 - защита от доступа пальцев, но не от пыли и воды
• Конструкция: стационарная - устанавливается на DIN-рейку, не является модульным

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 1.6–2.5 A с поворотной ручкой (R) NS2-25X монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте одножильные медные провода сечением до 4 мм2. Надёжно затягивайте винты - слабый контакт вызывает нагрев и выход из строя. Убедитесь, что все три фазы подключены правильно: перепутанная последовательность не влияет на работу, но может изменить направление вращения двигателя. Поворотная ручка позволяет легко определить состояние устройства: вверх - включено, вниз - выключено, среднее положение - сработало.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1 и IEC 60947-2 для аппаратов управления и защиты двигателей. Сертифицировано для работы в промышленных условиях. Отключение при обрыве фазы и минимальном напряжении снижает риск повреждения двигателя и опасности для персонала. Однако IP20 не допускает использование в сырых, запылённых или наружных помещениях - требуется дополнительная защита корпуса.

Преимущества

• Высокая отключающая способность (100 кА) - надёжно работает даже при серьёзных КЗ
• Настройка тока срабатывания КЗ в диапазоне 10–33,5 А - точная адаптация под конкретный двигатель
• Защита от обрыва фазы и минимального напряжения - продлевает срок службы мотора
• Поворотная ручка с визуальным индикатором состояния - удобно для оператора
• Термическая защита с возможностью регулировки - минимизирует ложные срабатывания

Ограничения применения

Автоматический выключатель для защиты двигателя 1.6–2.5 A с поворотной ручкой (R) NS2-25X нельзя использовать для защиты осветительных или бытовых нагрузок - он спроектирован исключительно под двигатели. Не применяйте в местах с высокой влажностью, пылью или химическими испарениями из-за низкой степени защиты IP20. Также не рекомендуется для частых включений более 10 раз в час - это сокращает срок службы контактов. Подходит только для трёхфазных сетей; однофазные системы требуют других решений.

Примеры использования

• Насосная станция с двигателем 0,37 кВт, 230 В
• Вентилятор промышленного воздуховода, 2,2 кВт, 400 В
• Конвейерная лента с асинхронным двигателем 1,5 кВт
• Компрессор в цехе с частыми пусками и риском обрыва фазы

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1,6–2,5 А - если двигатель потребляет больше, выбирайте модель с большим номиналом.
• Не забудьте настроить порог срабатывания КЗ под реальный пусковой ток двигателя - обычно он в 5–7 раз выше рабочего.
• При первом включении после монтажа дайте устройству поработать 10 минут под нагрузкой - убедитесь, что нет перегрева.
• Если ручка часто переходит в положение “TRIPPED”, проверьте: перегрузку, обрыв фазы, низкое напряжение или неисправность самого двигателя.
• Для обслуживания отключите питание и убедитесь, что ручка находится в положении OFF - даже при отключенном питании внутри могут сохраняться остаточные заряды.
