Выключатель автоматический защиты двигателя NS2-25X 1-1.6A с поворотной ручкой (R) | 495181 CHINT

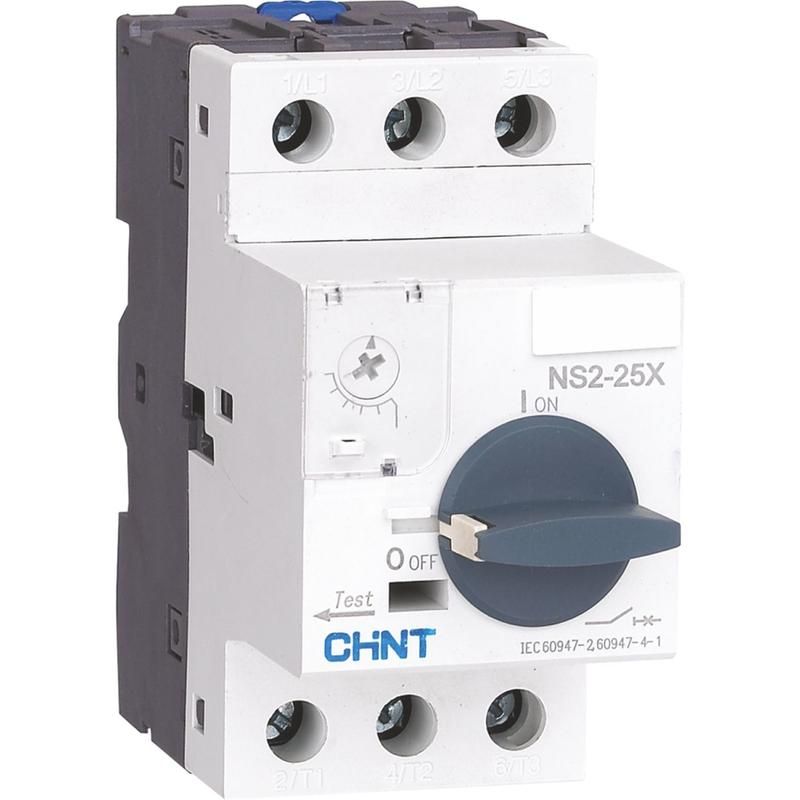

Автоматический выключатель CHINT NS2-25X с поворотной ручкой (R) и номинальным током 1,6 А предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство применяется в промышленных системах управления, где требуется надежная и точная защита двигателей малой мощности.

Назначение и область применения

Выключатель CHINT NS2-25X используется для коммутации и защиты трехфазных электродвигателей мощностью до 0,37 кВт. Он обеспечивает защиту от перегрузок, коротких замыканий, обрыва одной из фаз и снижения напряжения ниже допустимого уровня. Подходит для установки на панелях управления станков, насосов, вентиляторов, конвейеров и другого оборудования с частым пуском.

Технические характеристики

• Номинальный ток длительной нагрузки: 1,6 А
• Номинальное напряжение: 230–690 В переменного тока
• Количество полюсов: 3
• Номинальная отключающая способность (Icu): 100 кА
• Система расцепления: термомагнитная - сочетает тепловую защиту от перегрузки и магнитную от короткого замыкания
• Диапазон регулировки тока срабатывания при КЗ: 4–22,5 А
• Номинальная мощность по классу AC-3: 0,22–0,37 кВт
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной фазы
• Расцепитель минимального напряжения: да - защищает двигатель от самозапуска после восстановления питания
• Термозащита: да - предотвращает перегрев обмоток двигателя
• Тип присоединения: винтовые зажимы для проводов
• Управление: поворотная ручка (положение “I” - вкл, “O” - выкл)
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и влаги
• Конструкция: встраиваемое устройство фиксированной установки

Совместимость и монтаж

Выключатель CHINT NS2-25X устанавливается на DIN-рейку шириной 35 мм. Присоединение проводов осуществляется через винтовые зажимы - рекомендуется использовать медные жилы сечением до 2,5 мм2. Для правильной работы необходимо соблюдать момент затяжки винтов - не более 0,5 Нм. Устройство не имеет функции дистанционного управления - управление только механическое через поворотную ручку. Совместим с другими компонентами серии NS2(X), включая контакторы и дополнительные модули.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Обеспечивает безопасную работу в соответствии с требованиями к оборудованию категории переключения AC-3. Конструкция исключает случайное включение при открытых крышках - работает только при установленном корпусе.

Преимущества

• Интегрированная защита от обрыва фазы - снижает риск выхода двигателя из строя
• Регулируемый ток срабатывания при КЗ - позволяет точно адаптировать защиту под конкретный двигатель
• Расцепитель минимального напряжения - предотвращает аварийный запуск после перебоев в сети
• Поворотная ручка удобна для быстрого визуального определения состояния (включен/выключен)
• Высокая отключающая способность (100 кА) - гарантирует безопасность даже при серьезных авариях

Ограничения применения

• Не предназначен для установки во влажных, пыльных или взрывоопасных средах - степень защиты IP20 не обеспечивает защиту от внешних воздействий
• Не поддерживает автоматическое или дистанционное управление - требует ручного включения/выключения
• Максимальная мощность двигателя - 0,37 кВт; для более мощных двигателей нужен другой номинал (например, NS2-25X на 2,5 А или выше)
• Не совместим с системами автоматического пуска без внешнего контроллера

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения
• Коммутирующее устройство для вентилятора охлаждения в промышленном шкафе
• Автоматическая защита конвейерной ленты на пищевом участке
• Управление и защита станка с ЧПУ малой мощности

Практические советы

• Перед установкой проверьте соответствие номинала тока (1,6 А) и мощности двигателя (до 0,37 кВт)
• При использовании в условиях колебаний напряжения убедитесь, что расцепитель минимального напряжения активирован
• Не используйте выключатель CHINT NS2-25X вне закрытого щита - IP20 не защищает от попадания воды или пыли
• При замене устройства сохраните оригинальную последовательность подключения фаз - меняйте все три провода одновременно
• Регулярно осматривайте винтовые зажимы - ослабление контакта может вызвать нагрев и отказ
