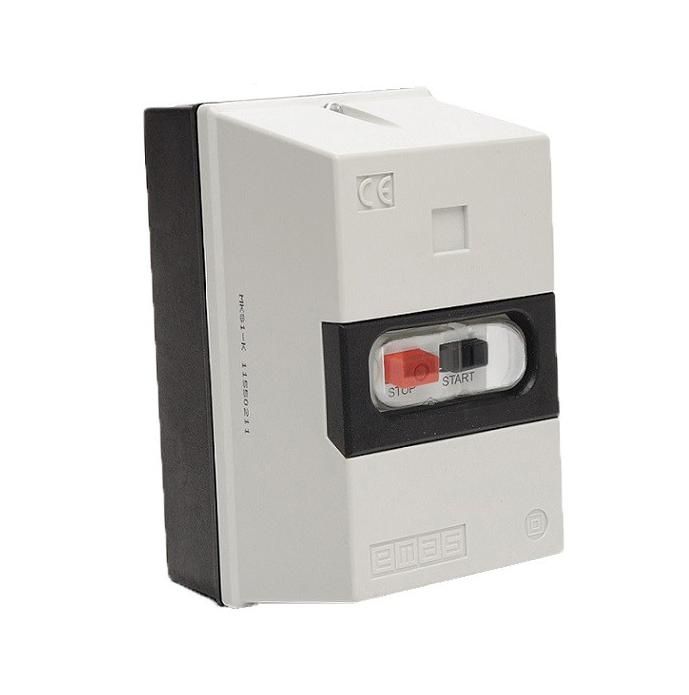

Автомат защиты двигателя термомагнитный 1.00-1.60А EMAS MKS1TM-1.6

Автоматический выключатель термомагнитный для защиты двигателя 1.00–1.60 А от бренда EMAS, артикул mks1tm-1.6, предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство входит в серию MKS1 и рассчитано на работу в промышленных условиях с жесткими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель термомагнитный для защиты двигателя 1.00–1.60 А защищает обмотки двигателей от трёх основных аварийных ситуаций: длительной перегрузки, внезапного короткого замыкания и обрыва одной из трёх фаз питания. Особенно важно наличие защиты от обрыва фазы - она предотвращает перегрев и выход из строя двигателя при повреждении кабеля или отказе контактора. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными .

Технические характеристики

• Диапазон регулировки теплового расцепителя: 0,1–25 А (устройство mks1tm-1.6 установлено на 1,00–1,60 А)
• Электромагнитный расцепитель: срабатывает при токе 12×I_e
• Отключающая способность: 6 кА при 400 В переменного тока
• Номинальное рабочее напряжение (U_e): 400 В AC
• Номинальное напряжение изоляции (U_i): 690 В AC
• Номинальное импульсное напряжение (U_imp): 6 кВ
• Номинальный непрерывный ток (I_thmax): 32 А
• Сечение кабеля: 0,75–2,5 мм2 (для однополюсного подключения); 0,75–4 мм2 (при использовании двухполюсного варианта)
• Рабочая температура: –5 C до +40 C
• Частота включения: максимум 30 операций в час
• Механическая и электрическая стойкость: минимум 100 000 циклов
• Стандарт соответствия: TS EN 60947-4-1

Совместимость и монтаж

Автоматический выключатель термомагнитный для защиты двигателя 1.00–1.60 А легко монтируется на стандартную 35 мм DIN-рейку. Подключение проводов осуществляется через зажимы с фиксатором - достаточно затянуть винты усилием рук. Для правильной работы необходимо соблюдать рекомендованное сечение кабеля: не более 4 мм2 и не менее 0,75 мм2. Устройство совместимо с любыми контактными устройствами, реле и пускателями, используемыми в промышленных схемах управления двигателями. Артикул mks1tm-1.6 - часть серии MKS1, поэтому все аксессуары этой серии (блоки сигнализации, AUX-контакты) подходят без адаптеров.

Безопасность и стандарты

Устройство соответствует европейскому стандарту TS EN 60947-4-1, который гарантирует безопасность и точность срабатывания в условиях промышленного использования. Наличие самопредохраняющей способности при токе до 6,3 А снижает риск повреждения самого автомата при кратковременных перегрузках. Температурная компенсация обеспечивает стабильную работу даже при колебаниях окружающей температуры внутри допустимых пределов.

Преимущества

• Высокая чувствительность к обрыву фазы - уникальная функция для защиты дорогостоящих двигателей
• Широкий диапазон уставок (0,1–25 А) позволяет использовать один тип корпуса для множества мощностей
• Гарантированная долговечность: 100 тысяч операций механически и электрически
• Интегрированная температурная компенсация исключает ложные срабатывания из-за нагрева шкафа
• Простота установки и обслуживания благодаря стандартизированному креплению и доступным зажимам

Ограничения применения

Не следует применять автоматический выключатель термомагнитный для защиты двигателя 1.00–1.60 А в средах с постоянной температурой выше +40 C или ниже –5 C - возможны сбои в работе теплового элемента. Также запрещено использование в сетях с напряжением свыше 400 В переменного тока. Максимальная частота включения - 30 раз в час; частые пуски (например, в крановых механизмах) требуют проверки совместимости с другими видами защиты. Устройство не предназначено для защиты однофазных двигателей без третьего провода - требуется трёхфазное питание.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с током потребления около 1,2 А
• Контроль работы вентилятора охлаждения на станке ЧПУ
• Функция безопасности в конвейерной линии пищевого производства
• Подключение к пускателю с кнопочной станцией в цеховой сети 380 В

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону уставок устройства - mks1tm-1.6 оптимизирован именно для 1,00–1,60 А
• При монтаже на DIN-рейку убедитесь, что зажимы плотно закручены - слабый контакт вызывает перегрев
• Если двигатель часто запускается, учитывайте ограничение в 30 включений в час - возможно, стоит выбрать устройство с высшей классификацией
• Для диагностики обрыва фазы можно подключить дополнительный модуль сигнализации - он совместим с серией MKS1
• Не путайте этот автомат с обычными групповыми выключателями - он имеет специализированный тепловой расцепитель, учитывающий характер нагрузки двигателя
