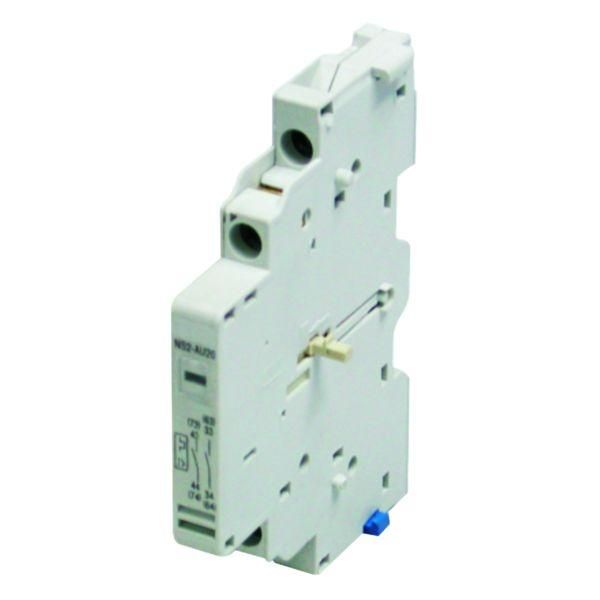

Контакт дополнительный NS2-AU20 для NS2-25 (R) CHINT 495951

Дополнительный контакт NS2-AU20 для NS2-25 (R) от бренда CHINT - это модульное устройство, предназначенное для расширения функционала автоматических выключателей серии NS2-25 (R). Устанавливается сверху или сбоку на корпус выключателя и обеспечивает дополнительную коммутацию цепей управления или сигнализации. Артикул 495951 соответствует оригинальному аксессуару из линейки NS2 Аксессуары.

Назначение и область применения

Дополнительный контакт NS2-AU20 для NS2-25 (R) используется для передачи сигналов о состоянии выключателя - например, когда он включен или отключен. Он не управляет основной нагрузкой, а работает в цепях управления, сигнализации или автоматизации. Подходит для систем, где требуется отслеживать положение автомата: панели управления, станки, конвейеры, системы освещения, насосные установки.

Технические характеристики

• Номинальный рабочий ток: 6 А при переменном токе 230 В (AC-15)
• Количество нормально разомкнутых контактов: 2 (NO)
• Количество нормально замкнутых контактов: 0
• Количество переключающих контактов: 0
• Тип подключения: винтовые зажимы
• Способ монтажа: сверху и сбоку на выключатель NS2-25 (R)

Совместимость и монтаж

Дополнительный контакт NS2-AU20 для NS2-25 (R) совместим только с автоматическими выключателями серии NS2-25 (R) от CHINT. Монтируется механически на верхнюю или боковую часть корпуса выключателя - фиксируется защелками без инструментов. Для работы необходимо, чтобы основной аппарат был установлен и включен в сеть. Кабель подключается к винтовым клеммам: сечение провода до 2,5 мм2. Не устанавливается на другие модели, даже из серии NS2, если они отличаются по габаритам или механизму крепления.

Преимущества

• Увеличивает функциональность выключателя без замены всего устройства
• Обеспечивает надежную коммутацию слаботочных цепей при токе до 6 А
• Интегрированная конструкция минимизирует риск некорректного подключения
• Поддерживает два независимых NO-контакта - можно использовать для двух различных цепей сигнализации

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 6 А
• Не имеет защиты от пыли/влаги - применяется только внутри щитов или закрытых корпусов
• Работает только в паре с NS2-25 (R); несовместим с другими сериями CHINT или конкурентов
• Не поддерживает импульсные или частотные сигналы - только постоянное или переменное напряжение в пределах номинала

Примеры использования

• Сигнализация включения станка через лампочку на панели оператора
• Передача состояния “выключено” в систему SCADA для контроля доступа
• Запуск вентилятора после включения насоса через второй контакт
• Автоматическое отключение света при открытии двери шкафа, если выключатель в нем размыкает цепь

Практические советы

• Проверьте, что основной выключатель NS2-25 (R) полностью запущен - контакт NS2-AU20 активируется только при движении рычага автомата
• При подключении используйте жилы с изоляцией до 2,5 мм2; не затягивайте винты слишком сильно - есть риск повредить пластиковые клеммы
• Если нужен НЗ-контакт (нормально замкнутый), выбирайте другую модель - NS2-AU20 содержит только NO-контакты
• Для многократных циклов включения/отключения рекомендуется контролировать нагрузку - максимальный ток 6 А не является резервом, а пределом
