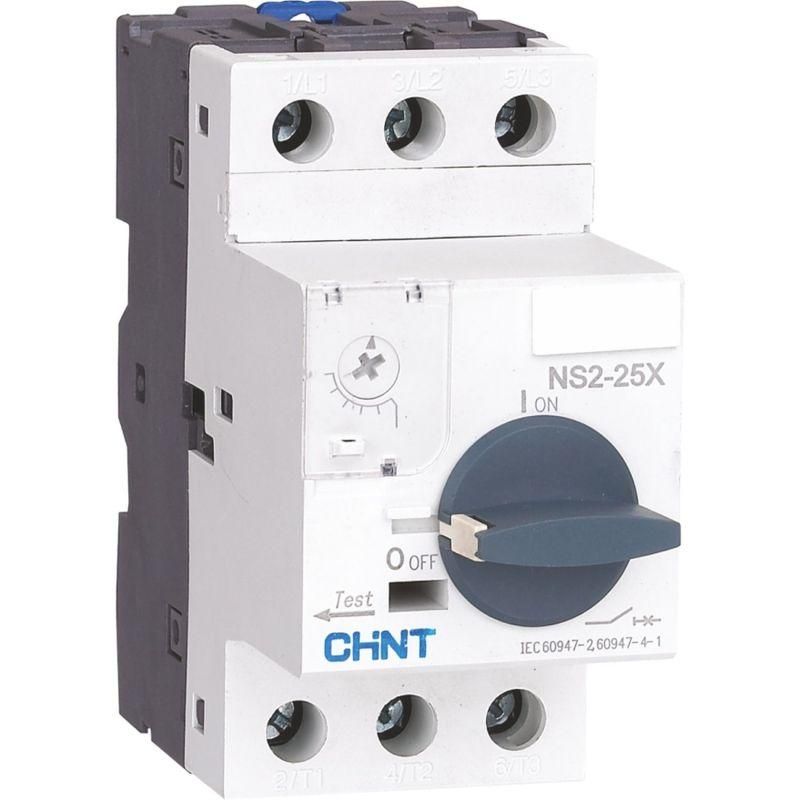

Выключатель автоматический защиты двигателя NS2-25X 20-25A с поворотной ручкой (R) | 495189 CHINT

Автоматический выключатель CHINT NS2-25X с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Этот аппарат сочетает надежную механическую конструкцию с точной тепловой и магнитной защитой, что делает его подходящим решением для промышленного оборудования, где важна устойчивость к частым пускам и высокие требования к безопасности.

Назначение и область применения

Выключатель CHINT NS2-25X используется исключительно для защиты электродвигателей - он не предназначен для общей защиты освещения или бытовых сетей. Его основная задача - предотвращать выход из строя двигателей из-за перегрева, скачков тока или потери одной из фаз. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями мощностью до 11–15 кВт (в зависимости от сети).

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Тип расцепителя: термомагнитный - совмещает медленную тепловую защиту от перегрузок и мгновенную магнитную защиту от коротких замыканий.
• Количество полюсов: 3 - защищает все три фазы трехфазного двигателя одновременно.
• Отключающая способность: 15 кА - способен безопасно отключить цепь даже при очень больших токах КЗ, типичных для промышленных систем.
• Рабочее напряжение: 230–690 В - работает в сетях переменного тока как в 380 В, так и в 660 В.
• Термозащита: да - чувствительна к длительным перегрузкам, имитирует нагрев обмоток двигателя.
• Чувствительность к обрыву фазы: да - при потере одной из фаз выключатель отключится, чтобы избежать перегрева двигателя.
• Диапазон регулировки тока КЗ: 327 А - магнитный расцепитель срабатывает при токе, превышающем номинал в 13 раз (25 × 13 = 325 А).
• Управление: поворотная ручка - удобна для ручного включения/выключения и визуального определения состояния (вверх - включен, вниз - отключен).
• Степень защиты: IP20 - защищен от прикосновений пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытый щит.
• Подключение: винтовые зажимы - надежное, проверенное решение для жестких проводов сечением до 16 мм2.

Совместимость и монтаж

Выключатель CHINT NS2-25X является стационарным устройством и монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - необходимо затягивать их усилием 1,5–2 Нм, чтобы избежать перегрева контактов. Устройство не имеет функции дистанционного управления или модульных дополнений - нельзя подключить дополнительные контакты или блокировки. Монтаж допускается только в сухих помещениях с температурой от -5C до +40C.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-4-1 для аппаратов управления электродвигателями. Конструкция обеспечивает гальваническую изоляцию между входом и выходом, а также предотвращает случайное включение при открытой крышке. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50030.4.1 гарантирует безопасную работу в промышленных условиях.

Преимущества

• Интегрированная защита от обрыва фазы снижает риск дорогостоящего ремонта двигателей.
• Термомагнитный расцепитель точно реагирует как на долгосрочные перегрузки, так и на внезапные КЗ.
• Поворотная ручка позволяет легко отличить состояние аппарата - визуальный контроль без тестирования.
• Высокая отключающая способность (15 кА) обеспечивает надежность даже в сетях с большими токами КЗ.
• Совместим с другими устройствами серии NS2 - можно использовать в составе комплексных решений для управления двигателями.

Ограничения применения

• Не подходит для установки вне помещений или в сырых средах - степень защиты IP20 не защищает от воды и пыли.
• Не рассчитан на частые коммутации более 10 раз в час - для таких режимов нужны пускатели с контактными группами.
• Не имеет возможности подключения внешних сигнализаторов или дополнительных контактов - нельзя реализовать удалённую индикацию состояния.
• Не применяется для защиты однофазных нагрузок или осветительных цепей - только трёхфазные двигатели.

Примеры использования

• Защита асинхронного двигателя 7,5 кВт на конвейерной ленте в пищевой промышленности.
• Контроль работы насоса в системе водоснабжения с напряжением 380 В.
• Обеспечение безопасности компрессора в воздушной системе с частыми пусками.
• Монтаж в распределительном шкафу на заводе с сетью 660 В.

Практические советы

• Выбирая выключатель CHINT NS2-25X, убедитесь, что номинальный ток двигателя не превышает 25 А - лучше брать запас в 10–15%, если двигатель часто запускается под нагрузкой.
• При подключении используйте провода с медными жилами сечением 4–16 мм2 - слишком тонкий провод вызовет перегрев, слишком толстый - плохо войдет в клемму.
• Перед первым включением проверьте положение ручки - она должна быть четко переведена в положение “ON” (вверх).
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях повышенной вибрации или пыли.
• Если требуется защита от пыли и влаги - выбирайте аналогичный аппарат в корпусе IP65 или устанавливайте NS2-25X внутрь герметичного шкафа.
