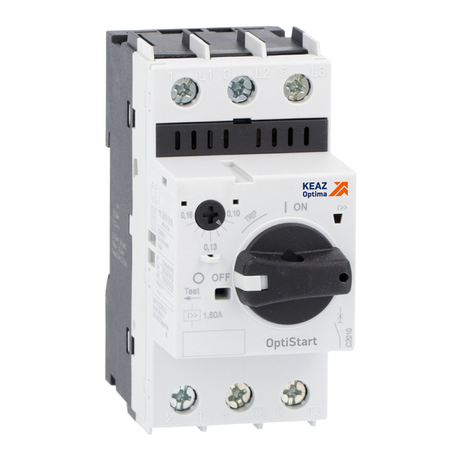

Выключатель автоматический для защиты двигателя OptiStart MP-32RH-25-T2 |340143| КЭАЗ

Автоматический выключатель OptiStart MP-32RH-25-T2 предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство рассчитано на номинальный ток 25 А, монтируется на DIN-рейку и подходит для промышленных систем управления двигателем. Бренд КЭАЗ обеспечивает надежность, соответствующую требованиям российских и международных стандартов.

Назначение и область применения

OptiStart MP-32RH-25-T2 защищает трёхфазные электродвигатели мощностью до 11 кВт при напряжении 400 В. Он используется там, где важна точная защита от перегрева и внезапных скачков тока - например, на насосах, компрессорах, конвейерах, вентиляторах и других станках с частыми пусками.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 125 кА
• Тип расцепления: термомагнитное (комбинированное)
• Уставка расцепителя короткого замыкания: 325 А (фиксированная)
• Диапазон регулировки теплового расцепителя: 20–25 А
• Защита от обрыва фазы: да
• Защита от перегрева: да
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Подключение: винтовые зажимы
• Монтаж: на DIN-рейку
• Конструкция: встраиваемое устройство фиксированной установки

Совместимость и монтаж

OptiStart MP-32RH-25-T2 совместим с любой стандартной DIN-рейкой типа TS35. Для подключения используйте провода сечением до 25 мм2 - проверьте соответствие по документации производителя. Винтовые зажимы требуют периодической затяжки после первых нескольких включений. Убедитесь, что место установки имеет доступ для обслуживания и не перегревается.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Защита от обрыва фазы и перегрева снижает риск выхода из строя двигателя. Наличие высокой отключающей способности (125 кА) гарантирует безопасную работу даже при серьёзных аварийных режимах в сетях с высокой короткозамкнутой мощностью.

Преимущества

• Функция защиты от обрыва фазы исключает повреждение двигателя при потере одной из фаз - распространённая причина отказов в промышленности.
• Регулировка теплового расцепителя в диапазоне 20–25 А позволяет точно адаптировать защиту под конкретный двигатель.
• Жесткая уставка короткозамкновенного расцепителя (325 А) обеспечивает быстрое отключение при экстремальных токах без ложных срабатываний.
• Интегрированная защита от перегрева работает независимо от внешних термореле - снижает количество элементов в схеме.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендуется использовать в условиях повышенной запылённости, влаги или температур ниже –25 C без дополнительной защиты корпуса.
• Не поддерживает дистанционное управление или сигнализацию - требуется внешняя аппаратура для контроля состояния.
• Фиксированная уставка короткого замыкания (325 А) не позволяет её изменить - нельзя применять для нагрузок с меньшим пусковым током без риска ложных отключений.

Примеры использования

• Промышленный воздушный компрессор 7,5 кВт - защита от перегрузки при длительной работе.
• Ленточный конвейер с частыми пусками - надёжное отключение при заклинивании.
• Циркулярная пила с асинхронным двигателем - защита от обрыва фазы при плохом контакте в сети.
• Насосная станция в водопроводе - предотвращение перегрева при длительной работе без охлаждения.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 20–25 А. Если двигатель потребляет меньше 20 А, выбирайте модель с более низким номиналом.
• При использовании в условиях частых пусков убедитесь, что время между включениями достаточное - слишком частые включения могут вызвать ложное срабатывание теплового расцепителя.
• Обязательно подпишите клеммы и подключенные провода - особенно важно при многоканальной системе управления.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта приводит к нагреву и выходу устройства из строя.
• OptiStart MP-32RH-25-T2 - это не универсальный автомат. Для защиты освещения, розеток или слаботочных цепей нужен другой тип аппарата.
