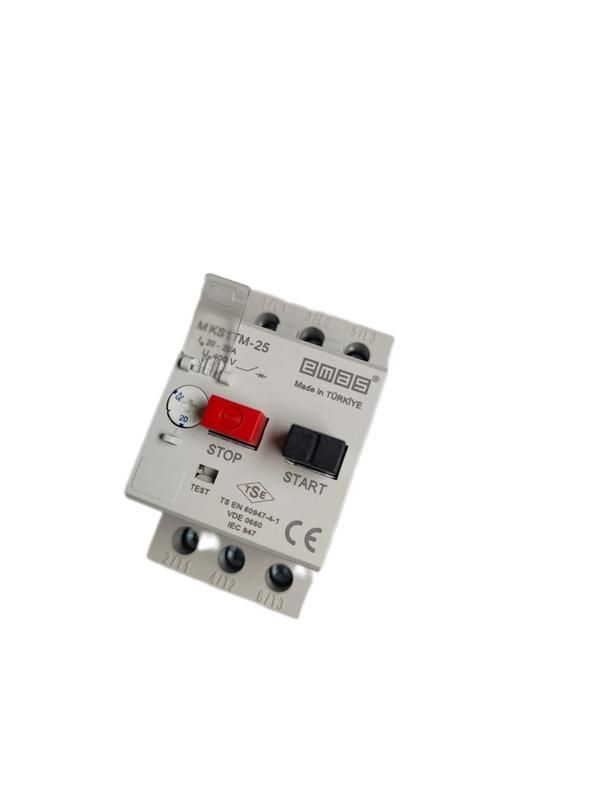

Автомат защиты двигателя от перегрузки (20.0-25.0А) - MKS1TM-25 EMAS

Автоматический выключатель защиты двигателя термомагнитный 20–25 А от бренда EMAS, артикул MKS1TM-25 - устройство для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Подходит для установки на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель MKS1TM-25 предназначен для защиты электродвигателей от повреждений, вызванных длительными перегрузками, внезапными короткими замыканиями и потерей одной из фаз. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Особенно эффективен там, где требуется точная адаптация к рабочему току двигателя - диапазон регулировки 20–25 А позволяет точно настроить защиту под конкретную нагрузку.

Технические характеристики

• Рабочий ток: 0,1–25 А (настраивается в пределах 20–25 А для данной модели)
• Максимальный продолжительный ток: 32 А
• Рабочее напряжение: до 690 В переменного тока
• Защита от: перегрузки (тепловая), короткого замыкания (магнитная), обрыва фазы
• Температурная компенсация: автоматическая коррекция чувствительности при изменении окружающей температуры
• Рабочая температура: от –5 C до +40 C
• Механический ресурс: 100 000 циклов включения/выключения
• Электрический ресурс: 100 000 операций при номинальном токе
• Предельная частота операций: не более 30 в час
• Сечение подключаемых проводов: 0,75–2,5 мм2 (верхние контакты); 0,75–4 мм2 (нижние контакты)
• Установка: на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

MKS1TM-25 совместим со всеми типами стандартных DIN-реек 35 мм, используемых в промышленных и распределительных шкафах. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Клеммы рассчитаны на два диапазона сечений проводов: верхние - для входящих линий (до 2,5 мм2), нижние - для выхода к двигателю (до 4 мм2). Это упрощает подключение как медных однопроволочных, так и многожильных проводов. Перед первым запуском необходимо проверить установленный порог тока - он должен соответствовать номинальному току двигателя в режиме нормальной работы.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства защиты электродвигателей. Наличие тепловой и магнитной защиты обеспечивает двойную безопасность: медленное срабатывание при перегреве и мгновенное - при аварийном токе. Конструкция исключает самопроизвольное включение после отключения - для восстановления питания требуется ручное переведение рычага в положение «ВКЛ». Отказ одного из контактов фазы определяется внутренней логикой и приводит к отключению всей системы.

Преимущества

• Точная настройка тока срабатывания в диапазоне 20–25 А - идеально подходит для средних мощностей двигателей
• Температурная компенсация снижает риск ложных срабатываний при колебаниях температуры в шкафу
• Обнаружение обрыва фазы предотвращает работу двигателя в однофазном режиме - основная причина его выхода из строя
• Высокий механический и электрический ресурс - долгий срок службы даже при частых коммутациях
• Простая визуальная индикация состояния: положение рычага показывает, включен ли аппарат или произошло отключение

Ограничения применения

• Не предназначена для использования вне диапазона температур –5…+40 C - в холодных помещениях или жарких цехах требуются дополнительные меры (обогрев, вентиляция)
• Частота операций не должна превышать 30 в час - частые включения/выключения могут снизить ресурс
• Не используется для защиты электронных нагрузок, светодиодных светильников или преобразователей частоты - только для асинхронных двигателей
• Не имеет функции дистанционного управления - управление только ручное

Примеры использования

• Защита двигателя воздушного компрессора мощностью 3 кВт (ток около 22 А)
• Стандартная защита насосной группы в системе водоснабжения
• Контроль работы конвейера на пищевом производстве
• Подключение к пускателю в составе электромонтажной схемы станка с ЧПУ

Практические советы

• Перед установкой проверьте номинальный ток двигателя - выбирайте модель с диапазоном, который полностью покрывает этот параметр (MKS1TM-25 подходит для двигателей 18–25 А)
• Используйте провода сечением не менее 2,5 мм2 для подключения к двигателю - особенно при длинных трассах
• После срабатывания не включайте сразу - дождитесь остывания теплового элемента (обычно 5–15 минут)
• Проверяйте контактные зажимы через 6 месяцев после первого запуска - возможна усадка проводов
• Не заменяйте MKS1TM-25 обычным автоматическим выключателем - он не реагирует на обрыв фазы и не имеет температурной компенсации
