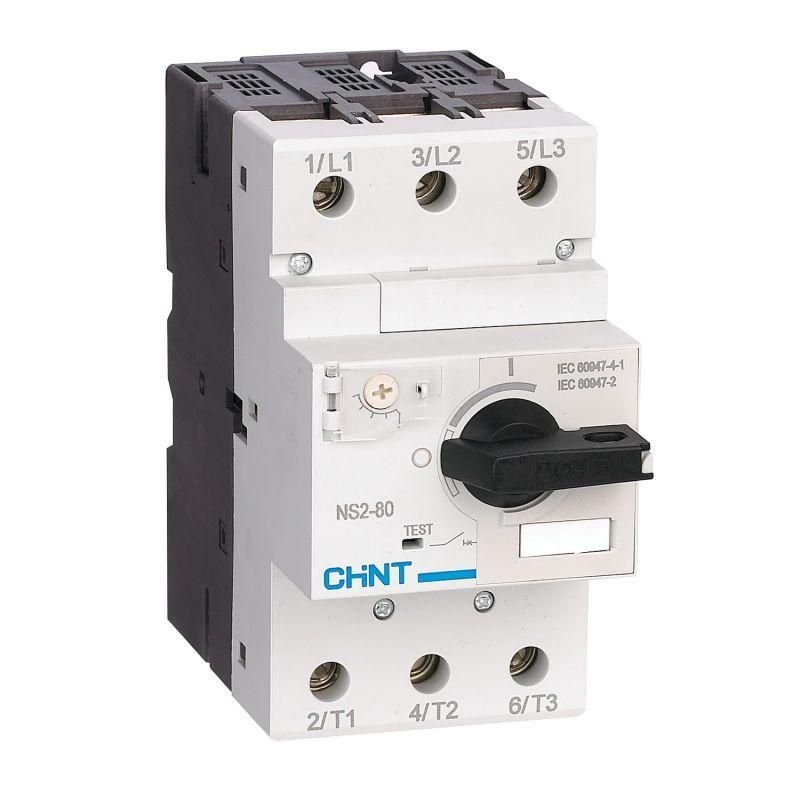

Выключатель автоматический защиты двигателя NS2-80 20-25A с поворотной ручкой (R) | 279720 CHINT

Автоматический выключатель CHINT NS2-80 с поворотной ручкой (R) и номинальным током 25 А предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство сочетает надежную механическую конструкцию с простой визуальной индикацией состояния, что делает его удобным решением для промышленного оборудования.

Назначение и область применения

Выключатель CHINT NS2-80 используется исключительно для защиты электродвигателей - он реагирует на длительные перегрузки и внезапные скачки тока, предотвращая выход из строя обмоток и других компонентов. Подходит для установки в распределительных щитах станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования с трехфазными двигателями. Отличается устойчивостью к частым включениям/выключениям, характерным для циклических процессов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 15 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно прервать;
• Ток короткого замыкания: 350 А - порог срабатывания мгновенного расцепления (электромагнитный элемент);
• Степень защиты IP20 - защита от прикосновений к токоведущим частям пальцами и от предметов более 12 мм, но не защищен от пыли и воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Выключатель CHINT NS2-80 монтируется на DIN-рейку шириной 35 мм, типичную для промышленных шкафов. Клеммы рассчитаны на подключение медных проводов сечением до 16 мм2. Поворотная ручка (R) обеспечивает четкую визуализацию положения: вверх - включен, вниз - выключен, среднее положение - сработал. Для правильного монтажа важно соблюдать зазоры между соседними аппаратами - рекомендовано минимум 10 мм с каждой стороны для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и IEC 60947-4-1, что гарантирует соответствие международным нормам безопасности для коммутационных аппаратов. Механизм срабатывания имеет сертифицированную тепловую и электромагнитную защиту, обеспечивающую отказоустойчивость даже при колебаниях напряжения.

Преимущества

• Поворотная ручка позволяет легко определить причину отключения - сработала ли защита или выключатель был отключен вручную;
• Максимальная отключающая способность 15 кА обеспечивает надежную работу в сетях с высокими токами КЗ;
• Конструкция устойчива к вибрациям, что актуально для промышленных условий;
• Интегрированная система защиты от перегрузок адаптирована под специфику двигателей - не срабатывает при пусковых токах, но отключает при длительном превышении нагрузки.

Ограничения применения

• Не применяется для защиты освещения, нагревательных приборов или бытовой техники - только для электродвигателей;
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - требуется герметичный шкаф;
• Не имеет функции дистанционного управления или сигнализации - управление только ручное;
• Работает только в сети переменного тока 50–60 Гц, напряжение до 690 В.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения;
• Коммутирующий и защитный элемент в пульте управления конвейера на пищевом производстве;
• Автомат в распределительном щите станка с ЧПУ для предотвращения перегрева главного привода.

Практические советы

• Выбирая CHINT NS2-80, проверьте, чтобы расчетный рабочий ток двигателя не превышал 25 А - лучше брать запас 10–15%, особенно при частых пусках;
• При монтаже используйте кольцевые наконечники на проводах - это повысит контакт и снизит риск перегрева;
• Перед первым включением убедитесь, что двигатель не заблокирован - иначе сработает защита сразу;
• Если выключатель часто срабатывает - проверьте ток двигателя, состояние подшипников и наличие перекоса фаз.
