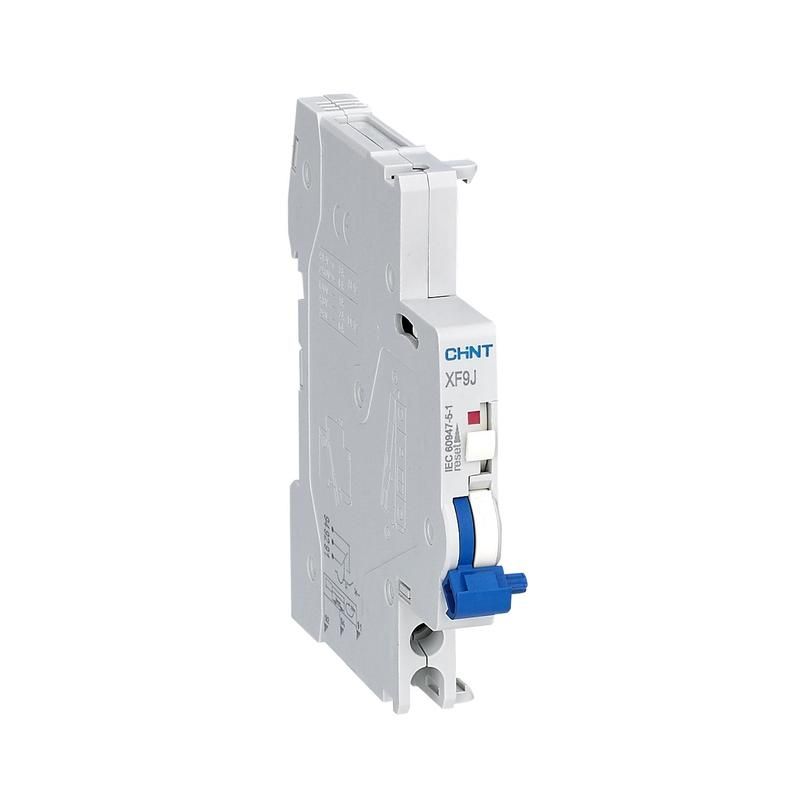

Сигнальный контакт XF9J для NB1 - 184996 CHINT

Сигнальный контакт XF9J для NB1 (R) от CHINT — это компактное устройство для визуальной и электрической сигнализации аварийного отключения выключателя, например, при перегрузке или КЗ. Артикул 184996 совместим с рядами NXB-63 и NXBLE, обеспечивает надёжную фиксацию сбоку и ручной сброс после срабатывания.

Назначение и область применения

Сигнальный контакт XF9J для NB1 (R) используется для оповещения о том, что автоматический выключатель отключился не вручную, а из-за аварии — перегрузки или короткого замыкания. Он не реагирует на обычное ручное отключение, поэтому позволяет отличить плановое отключение от аварийного. Применяется в распределительных щитах, на станках, конвейерах, системах управления, где важно знать причину отключения.

Технические характеристики

• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток: 6 А при AC-15, 230 В
• Категория применения: AC12, DC12 — подходит для слаботочных цепей управления и сигнализации
• Механическая износостойкость: 10 000 циклов включения/отключения
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Ширина: 9 мм — компактная форма для плотной установки на рейке
• Индикация: прозрачное окошко показывает текущее положение главных контактов выключателя (включено / отключено)
• Способ монтажа: боковой, на симметричную DIN-рейку 35 мм

Совместимость и монтаж

Сигнальный контакт XF9J для NB1 (R) прищёлкивается с левой стороны выключателей серий NXB-63, NXB-63H, NXB-63S, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y. Монтаж выполняется без инструментов — достаточно совместить пазы и зафиксировать до характерного щелчка. Установка возможна только на выключатели с соответствующими крепёжными площадками. Не совместим с моделями других серий или сторонних производителей.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной аппаратуре для контрольных цепей. Степень защиты IP20 допускает использование только внутри закрытых щитов. Напряжение и ток рассчитаны для безопасной работы в цепях управления, не предназначены для силовых нагрузок.

Преимущества

• Чёткая визуальная индикация: окошко сразу показывает, был ли отключатель сработан аварийно
• Ручной сброс: предотвращает самовосстановление после аварии, требует осмотра системы
• Тестовый рычаг: позволяет проверить работоспособность контакта без реального отключения выключателя
• Фиксированная конструкция: контакты не изменяют состояние при ручном отключении — снижает риск ложных сигналов
• Малая ширина: не занимает лишнего места на DIN-рейке

Ограничения применения

• Не работает вне щита — IP20 не защищает от влаги, пыли, внешних воздействий
• Поддерживает только слаботочные цепи (до 6 А); нельзя использовать для управления мощными нагрузками
• Только боковая установка — невозможно смонтировать спереди или сверху
• Требует совпадения модели выключателя; не универсален
• После срабатывания необходимо вручную вернуть рычаг в исходное положение — не подходит для полностью автоматических систем

Примеры использования

• На станке: при перегрузке двигателя срабатывает выключатель NXB-63, контакт XF9J для NB1 (R) даёт сигнал на пульт оператора через вход PLC
• В распределительном щите: зелёный индикатор горит — всё в порядке; красный — произошло аварийное отключение, нужен осмотр
• При техобслуживании: тестовый рычаг имитирует срабатывание, чтобы проверить работу светового или звукового оповещения

Практические советы

• Перед монтажом убедитесь, что выключатель имеет место для бокового крепления — некоторые модели NXB-63 имеют только правую или левую сторону готовую к установке
• При сборке щита располагайте несколько контактов XF9J рядом с выключателями — так проще диагностировать проблему по цвету индикатора
• Не используйте контакт в качестве основного элемента управления — он служит только для сигнализации
• Проверяйте целостность окошка индикации: если оно запотело или повреждено — замените контакт, даже если контакты работают
• Артикул 184996 — точный номер для заказа запасногоXF9J для NB1 (R); другие аналоги не гарантируют совместимость
