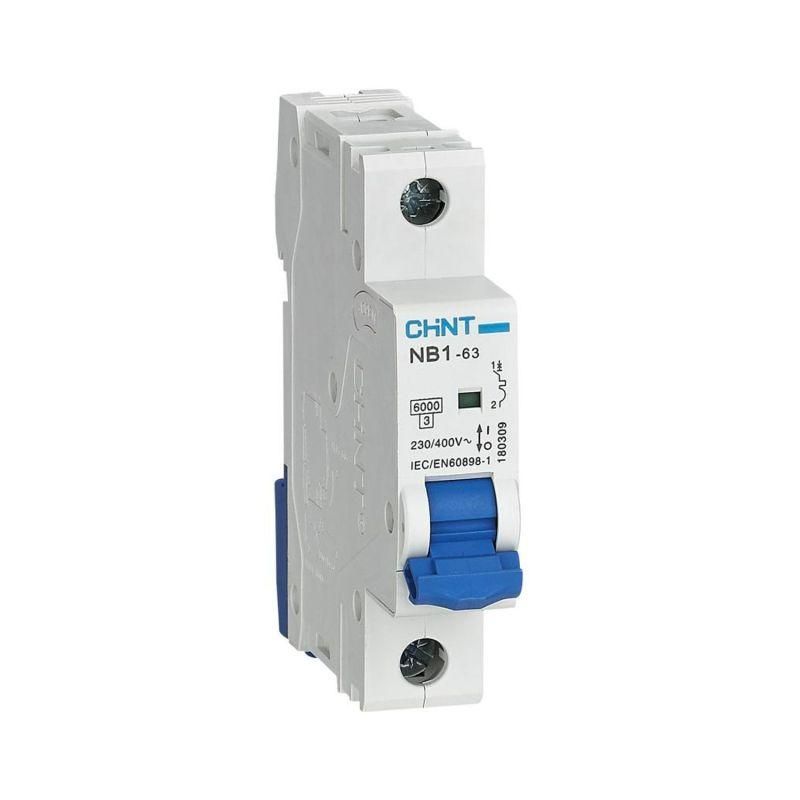

Выключатель автоматический однополюсный NB1-63 1P 1A 6кА х-ка C (DB) (R) | 179613 CHINT

Автоматический выключатель NB1-63 от CHINT - однополюсный модульный аппарат с номинальным током 1 А и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и производственных объектов.

Назначение и область применения

Выключатель NB1-63 используется для защиты однофазных электрических цепей с напряжением до 230 В. Применяется в распределительных щитах квартир, офисов, мастерских и малых производственных участков. Защищает проводку от повреждений при длительной перегрузке и внезапном коротком замыкании. Характеристика «C» делает его подходящим для нагрузок с умеренным пусковым током - например, люминесцентные светильники, насосы, небольшие двигатели, компьютеры и другая бытовая техника.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В (переменный ток)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для смешанных нагрузок
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от молнии)
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными и алюминиевыми кабелями стандартного сечения
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный слот на DIN-рейке
• Глубина монтажа: 77,8 мм - требует соответствующего места внутри щита
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; применяется только во внутренних щитах
• Частота: 50–60 Гц - работает в сетях России, Европы и большинства стран мира
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключить проводник сечением от 1 до 25 мм2 - как одножильный, так и многожильный. Для фиксации используются винты с усилием, указанным в инструкции. Убедитесь, что провод хорошо затянут - плохой контакт вызывает нагрев. Выключатель NB1-63 совместим со всеми другими модулями серии NB1-63, что позволяет собирать компактные щиты с различными функциями. Может использоваться в паре с дополнительными модулями: вспомогательными контактами, расцепителями и сигнальными элементами.

Безопасность и стандарты

Выключатель NB1-63 соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, защищая кабель и оборудование. Категория применения A означает, что он рассчитан на работу с активными и слабоиндуктивными нагрузками - типично для бытовой сети. Механическая износостойкость - 20 000 циклов, электрическая - 10 000, что гарантирует долгую службу даже при частых операциях включения/выключения.

Преимущества

• Надёжное срабатывание при перегрузке и КЗ благодаря точной тепловой и электромагнитной защите
• Яркий визуальный индикатор положения контакта - легко определить, сработал ли автомат
• Узкая форма (1 модуль) экономит место в щите
• Поддержка дополнительных модулей - можно расширить функциональность без замены основного устройства
• Произведено компанией CHINT - известный производитель с проверенной качественной линейкой модульных аппаратов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает использование на улице или в сырых местах
• Номинальный ток всего 1 А - не подходит для мощных потребителей (электрокотлы, кондиционеры, сварочные аппараты)
• Характеристика C не рекомендована для цепей с очень высоким пусковым током (например, крупные двигатели); для них лучше выбрать характеристику D
• Не имеет встроенного УЗО - для защиты от утечек тока требуется отдельный дифференциальный автомат или УЗО

Примеры использования

• Защита освещения в квартире - несколько LED-светильников на одной линии
• Питание розеточной группы с ноутбуками, зарядками, принтером
• Контроль питания маломощного насоса для системы полива
• Функция защиты в щите управления станком с небольшим двигателем

Практические советы

• Выбирая автомат NB1-63, убедитесь, что суммарная мощность всех подключённых устройств не превышает 230 В × 1 А = 230 Вт
• При монтаже используйте кабель сечением не менее 1,5 мм2 - для 1 А тока этого достаточно, но меньшее сечение недопустимо
• Если в цепи есть пусковые токи выше 10 А (например, стартеры, компрессоры), выберите автомат с характеристикой D вместо C
• Для удобства обслуживания устанавливайте рядом с NB1-63 вспомогательный контакт XF9 - позволит удалённо контролировать состояние автомата через систему автоматизации
• Не путайте этот аппарат с двухполюсными или трёхполюсными версиями - NB1-63 1P предназначен только для фазного провода, ноль подключается отдельно
