Расцепитель независимый S9 для NB1, 220-240В AC ЧИНТ (CHINT) 184986

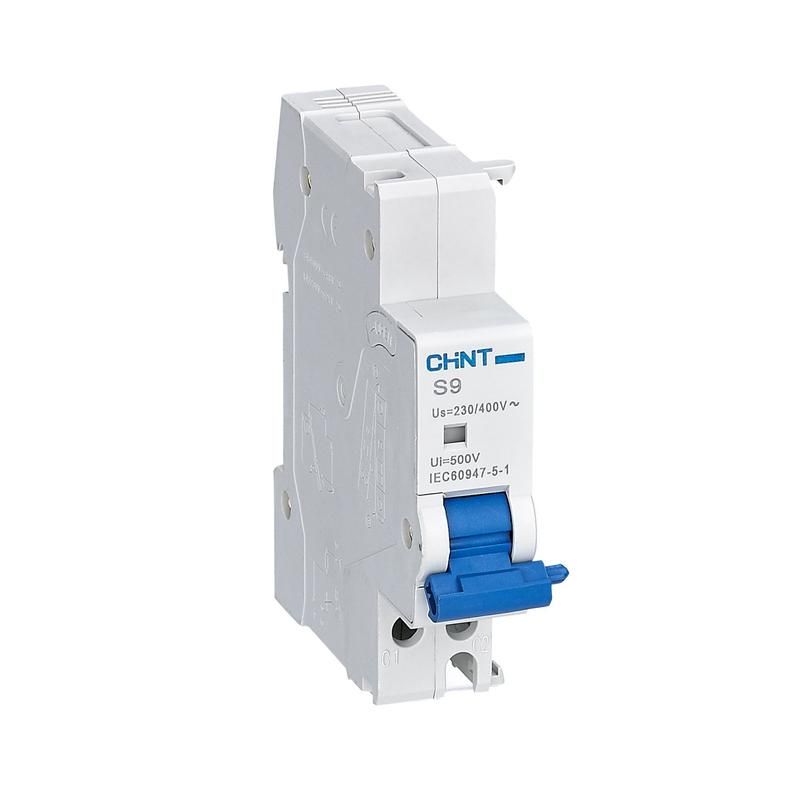

Независимый расцепитель S9 для NB1 (R) - устройство для дистанционного отключения автоматических выключателей серии NB1. Устанавливается слева на корпус выключателя, работает от импульса напряжения и совместим с рядом моделей от CHINT. Артикул 184986.

Назначение и область применения

Независимый расцепитель S9 для NB1 (R) используется для удалённого отключения автомата через внешний сигнал - например, с кнопки, датчика или системы автоматизации. Он не управляет нагрузкой напрямую, а лишь активирует механический расцепитель внутри выключателя. Применяется там, где требуется безопасное и быстрое отключение без физического доступа к аппарату: в системах пожарной сигнализации, аварийного отключения, промышленных контроллеров, конвейерах и станках.

Технические характеристики

• Тип тока управления: переменный (AC)
• Номинальное напряжение питания: 220–240 В (по данным спецификации); также поддерживает другие значения: 24 В, 48 В постоянного и переменного тока, 400 В - согласно описанию производителя
• Режим работы: импульсный (действует при кратковременном подаче напряжения, не требует постоянного питания)
• Напряжение отключения: 0,35–0,7 U_s - надёжно срабатывает при снижении напряжения до этого уровня
• Напряжение гарантированного невключения: ниже 0,35 U_s - не сработает даже при помехах
• Напряжение неотключения: 0,85–1,10 U_s - остаётся в исходном состоянии при нормальном питании
• Износостойкость: 4000 циклов включения/отключения - механически и электрически
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Габариты: ширина 18 мм
• Монтаж: на стандартную DIN-рейку 35 мм
• Количество переключающих контактов: 1 (внутренний контакт расцепителя, не предназначены для коммутации внешней цепи)
• Количество контактов: 0 - не имеет выходных силовых контактов, только управляющий вход

Совместимость и монтаж

Независимый расцепитель S9 для NB1 (R) крепится на левую сторону выключателей серии NB1, NB1L, NB310L, NB8 и других, указанных производителем. Монтируется путём простого щелчка - не требует инструментов. Подходит для установки на DIN-рейку вместе с выключателем. Обратите внимание: он совместим только с выключателями, имеющими соответствующий крепёжный выступ слева. Для проверки совместимости сверьтесь с моделью вашего автомата - например, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.

Безопасность и стандарты

Устройство соответствует требованиям степени загрязнения 2 - рассчитано на использование в помещениях с обычным уровнем запылённости. Защита IP20 позволяет использовать его в закрытых щитах, но не во влажных или пыльных средах. Напряжение отключения и невключения регламентированы в соответствии с международными стандартами на устройства управления автоматическими выключателями.

Преимущества

• Импульсный режим работы снижает энергопотребление - не нуждается в постоянном питании
• Высокая механическая долговечность - 4000 циклов гарантируют длительную службу
• Простая установка: защёлкивается на выключатель без болтов и проводов
• Поддержка нескольких значений напряжения управления - гибкость в проектировании систем
• Совместимость с широким спектром выключателей CHINT - удобная унификация компонентов

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не допускает эксплуатацию на открытом воздухе или в сырых местах
• Не является источником питания - требует внешнего управляющего контура
• Не заменяет автоматический выключатель - работает только в паре с совместимой моделью NB1 или аналогичной
• Не подходит для частого повторного включения - максимальный ресурс 4000 операций; после истечения срока службы необходимо заменить
• Не имеет собственных силовых контактов - нельзя использовать для коммутации нагрузки

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка с пульта управления
• Отключение цепи при достижении предельного температурного порога
• Интеграция в системы SCADA или PLC для удалённого контроля
• Обеспечение безопасности при обслуживании - отключение по команде с внешней точки

Практические советы

• Проверьте тип выключателя перед покупкой - расцепитель S9 для NB1 (R) подходит только к моделям с левым креплением
• Для надёжной работы используйте стабилизированный источник питания 220–240 В - колебания выше 10% могут повлиять на срабатывание
• При использовании с напряжением 24 В или 48 В убедитесь, что источник способен обеспечить достаточный импульсный ток - обычно достаточно 0,5–1 А
• Не подключайте к этому устройству нагрузку больше управляющей цепи - оно не предназначено для коммутации силовых токов
• Замена расцепителя возможна без демонтажа всего выключателя - просто отщёлкните старый и защёлкните новый
• Артикул 184986 - единственный номер для заказа оригинала от CHINT; аналоги могут иметь другую форму крепления
