Расцепитель независимый AC 230В ВА-730 | 27183DEK DEKraft APC

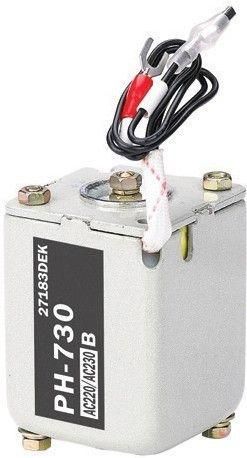

Расцепитель независимый AC 230В ВА-730 от DEKraft - это аксессуар для дистанционного отключения автоматических выключателей. Устройство работает при переменном напряжении 230 В и совместимо с сериями автоматов, поддерживающими установку независимых расцепителей. Артикул 27183dek соответствует модели ВА-730, которая применяется в системах управления и безопасности.

Назначение и область применения

Расцепитель независимый AC 230В ВА-730 предназначен для удалённого отключения автомата через внешний сигнал - например, с кнопки, датчика или системы АСУ ТП. Он не управляет питанием, а лишь активирует механизм отключения уже включенного автоматического выключателя. Подходит для установки на автоматы серии ВА-73, используемые в щитах промышленного оборудования, конвейерах, насосных станциях и системах аварийной остановки.

Технические характеристики

• Тип: Независимый расцепитель - требует внешнего сигнала для срабатывания, не зависит от тока нагрузки
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 230 В +-10%
• Изготовитель: DEKraft (серия SE)
• Артикул: 27183dek

Совместимость и монтаж

Расцепитель независимый AC 230В ВА-730 устанавливается только на автоматические выключатели серии ВА-73. Для монтажа необходимо:

• Выключить питание и убедиться, что автомат отключен
• Снять крышку корпуса автомата, если она закрывает место крепления расцепителя
• Закрепить устройство на штатный крепёж - фиксация механическая, без инструментов
• Подключить провода к клеммам L/N (230 В AC) - соблюдать полярность не обязательно
• Проверить работу: подать напряжение - автомат должен отключиться

Не устанавливайте расцепитель на автоматы других серий - он не будет защёлкиваться и не сработает.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Катушка имеет защиту от перегрузки по напряжению, но не рассчитана на длительную работу при превышении 230 В. Применяйте в помещениях с уровнем защиты IP20 и выше - сам расцепитель не герметичен.

Преимущества

• Мгновенное срабатывание - отключение происходит сразу после подачи напряжения на катушку
• Низкий уровень потребляемой мощности - не нагревает щит при длительном включении
• Простая замена - не требуется перепрограммирование или настройка
• Совместим с большинством моделей ВА-73 от DEKraft и аналогов

Ограничения применения

• Не работает при постоянном токе (DC) - только для 230 В AC
• Не обеспечивает защиту от перегрузки или КЗ - только дистанционное отключение
• Не предназначено для частого включения/выключения более 10 раз в минуту - риск перегрева катушки
• Не устанавливается на автоматы с другим типом крепления (например, ВА-51, ВА-47)
• Требует наличия внешней цепи управления - не является самостоятельным устройством защиты

Примеры использования

• Автоматическая остановка станка при срабатывании датчика давления
• Отключение группы освещения из центрального пункта управления
• Экстренное отключение в случае пожара по сигналу пожарной тревоги
• Система безопасного отключения при выходе из зоны доступа оператора

Практические советы

• При подборе расцепителя проверьте, чтобы автомат имел гнездо для установки независимого расцепителя - не все модели ВА-73 его имеют
• Используйте кабель сечением не менее 0,75 мм2 для подключения 230 В - особенно при длинных линиях
• Если система управления работает на 110 В или 24 В - примените реле-переключатель между источником и этим расцепителем
• Обязательно пометьте провода, идущие к расцепителю - они не связаны с основной нагрузкой, но вызывают отключение всего автомата
• При ремонте всегда отключайте питание до демонтажа - даже если автомат выключен, катушка может находиться под напряжением
