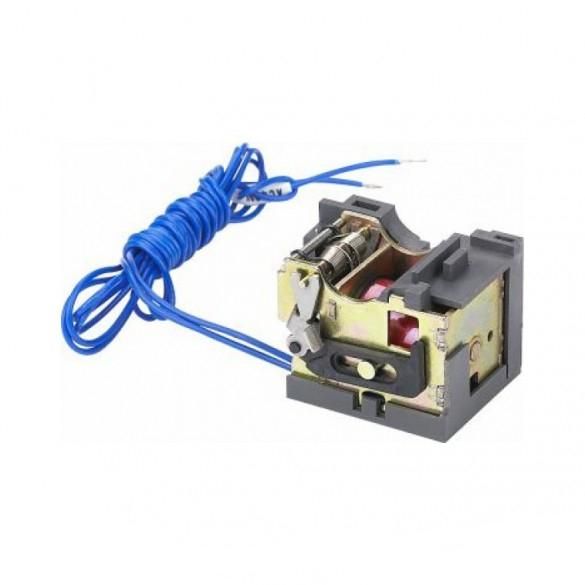

Расцепитель независимый SHT25-M8 AC220-240V для NM8N-1600 (R) | 263380 CHINT

Расцепитель независимый SHT25-M8 AC 220-240В для NM8N-1600(R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N-1600(R) при подаче напряжения на его катушку. Устройство используется в системах управления и защиты промышленного оборудования.

Назначение и область применения

Расцепитель независимый SHT25-M8 AC 220-240В для NM8N-1600(R) позволяет дистанционно отключить автоматический выключатель NM8N-1600(R) через внешний сигнал - например, от кнопки аварийной остановки, системы безопасности или PLC. Он не управляет нагрузкой напрямую, а лишь активирует механизм расцепления самого выключателя. Применяется в цепях с высокими токами до 1600 А, где требуется быстрое и надёжное отключение - на станках, конвейерах, в распределительных щитах и системах энергообеспечения.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Количество переключающих контактов: 1 (для управления расцепителем)
• Количество вспомогательных контактов: 0 (не имеет сигнализационных выходов)
• Совместим с модульными сериями: NM8N-Axes, в частности с выключателями NM8N-1600(R)

Совместимость и монтаж

Расцепитель SHT25-M8 AC 220-240В для NM8N-1600(R) устанавливается исключительно на автоматические выключатели серии NM8N-1600(R) - фиксируется механически на специальном креплении сбоку корпуса. Подключение осуществляется к двум клеммам на передней панели расцепителя. Напряжение 220–240 В AC подаётся на эти клеммы; при наличии напряжения расцепитель срабатывает и отключает выключатель. Монтаж возможен только при отключенном питании и с соблюдением требований по заземлению щита. Кабельный вход - под гильзу 0,5–2,5 мм2.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60947-2 и IEC/EN 60947-5-1 для устройств управления и расцепителей. Произведено компанией CHINT, которая следует требованиям ISO 9001. Расцепитель не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения в пределах +-10%
• Механическая совместимость с выключателями NM8N-1600(R) - установка без адаптеров
• Не требует внешнего источника постоянного тока - работает от стандартной сети 220 В AC
• Имеет компактную форму, не увеличивает габариты шкафа

Ограничения применения

• Не поддерживает функцию самоблокировки - после срабатывания необходимо снять напряжение с катушки, чтобы вернуть расцепитель в исходное положение
• Не имеет встроенных контактных групп для сигнализации состояния - нельзя определить, был ли произведён отвод, без внешних датчиков
• Не совместим с другими сериями выключателей - даже с близкими по току, но другого типа (например, NM8L или NM8S)
• Не предназначена для частых циклов включения/выключения более 10 раз в минуту - риск перегрева катушки

Примеры использования

• Аварийная остановка на конвейере: кнопка E-stop подаёт 220 В на расцепитель - выключатель NM8N-1600(R) мгновенно отключает питание всей линии
• Автоматизация производства: PLC отправляет импульс на расцепитель при превышении температуры или давления
• Защита от перегрузки в распределительном щите: система контроля запускает расцепление при обнаружении асимметрии фаз

Практические советы

• Проверьте соответствие модели выключателя: расцепитель SHT25-M8 AC 220-240В для NM8N-1600(R) работает только с NM8N-1600(R), другие варианты (например, NM8N-1000) не подходят
• Подключайте провода плотно - слабый контакт вызывает нагрев и ложные срабатывания
• Избегайте установки рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - это может вызвать ложное срабатывание
• При замене используйте оригинальный расцепитель SHT25-M8 AC 220-240В для NM8N-1600(R) от CHINT - аналоги могут иметь отличную силу срабатывания или габариты
• Для систем с длительным включением рассмотрите использование реле-таймера, чтобы избежать постоянного потребления мощности катушкой
