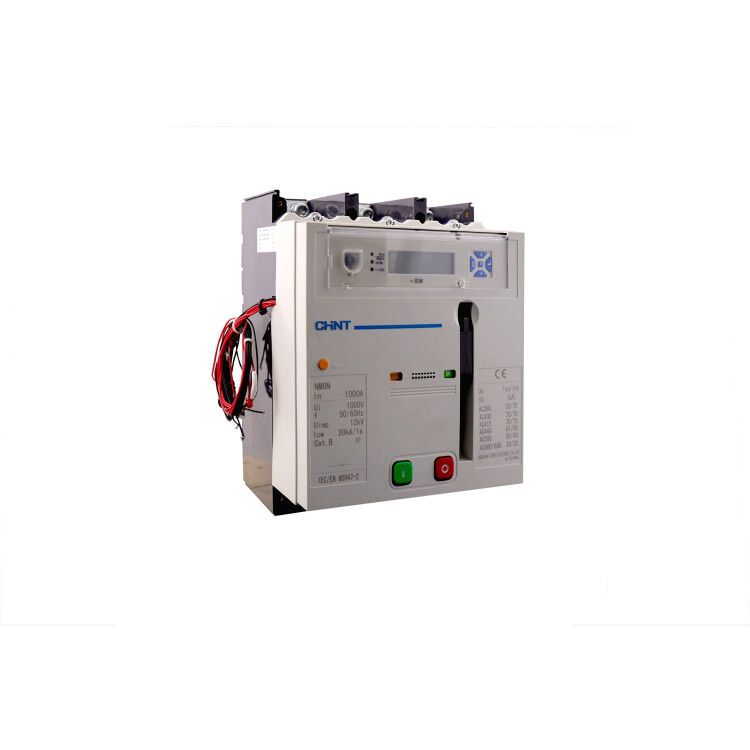

Выключатель автоматический NM8N-1600S EN 3P 1600А 50кА с электр. расцепителем, внешними выводами (R) | 335733 CHINT

Автоматический выключатель NM8N-1600S EN от CHINT - трёхполюсное устройство с электрическим расцепителем и внешними выводами, предназначенное для защиты мощных электрических цепей до 1600 А при высоких токах КЗ до 50 кА. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная и точная защита оборудования.

Назначение и область применения

NM8N-1600S EN используется для автоматического отключения электрооборудования при перегрузках и коротких замыканиях. Устройство применяется в системах распределения энергии на предприятиях: в главных вводах, на шинах питания крупных двигателей, насосных станциях, конвейерах и других нагрузках свыше 600 А. Электрический расцепитель позволяет управлять отключением дистанционно через внешние сигналы - например, от системы управления или аварийной кнопки.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В переменного тока
• Количество полюсов: 3
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток короткого замыкания до этого значения
• Защита от перегрузки: настраивается в диапазоне 640–1600 А - можно задать порог срабатывания под конкретную нагрузку
• Защита от короткого замыкания: регулируется от 3200 А до 19200 А - обеспечивает быстрое отключение при аварийных токах
• Степень защиты IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; требует установки внутри закрытых щитов
• Тип конструкции: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям
• Тип расцепителя: электрический - управление осуществляется внешним сигналом, не зависит от тока в цепи
• Выводы: внешние - позволяют легко подключить силовые кабели без необходимости доступа внутрь устройства

Совместимость и монтаж

NM8N-1600S EN совместим со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в распределительном щите с достаточным свободным пространством вокруг - из-за габаритов устройства требуется минимум 200 мм зазора спереди для обслуживания. Внешние выводы упрощают подключение к шинам или кабелям большого сечения, однако необходимо соблюдать момент затяжки контактов согласно руководству производителя. Для работы электрического расцепителя требуется подключение управляющего сигнала (например, 24 В постоянного тока) через отдельные клеммы.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Применение в соответствии с требованиями ГОСТ Р 50030.2 обеспечивает соответствие нормам безопасности для промышленных сетей. Наличие сертификатов подтверждает возможность использования в России и странах ЕАЭС.

Преимущества

• Широкий диапазон настройки защиты - позволяет точно адаптировать устройство под любую нагрузку от 640 А до максимума 1600 А
• Высокая отключающая способность 50 кА - обеспечивает безопасность даже при серьёзных авариях в сети с большой мощностью
• Электрический расцепитель - даёт возможность удалённого управления и интеграции в автоматизированные системы
• Внешние выводы - снижают время монтажа и исключают необходимость демонтажа устройства при замене кабелей
• Литой корпус - повышает долговечность и устойчивость к вибрациям, что важно для условий производства

Ограничения применения

• Степень защиты IP40 запрещает использование вне закрытых щитов - нельзя устанавливать на открытых площадках или в сырых помещениях без дополнительной защиты
• Не предназначено для частого оперативного включения/выключения - рассчитано на защиту, а не на коммутацию
• Требуется источник управляющего напряжения для электрического расцепителя - без него функция дистанционного отключения недоступна
• Максимальный рабочий ток 1600 А - не подходит для цепей выше этой величины, даже при наличии запаса по току

Примеры использования

• Главный ввод в промышленном цехе с питанием нескольких станков суммарной мощностью более 1 МВт
• Щит питания конвейерной линии на заводе по производству пищевых продуктов
• Распределительный пункт на насосной станции с двигателями мощностью 400–700 кВт
• Централизованная система управления, где отключение происходит по команде от SCADA-системы через электрический расцепитель

Практические советы

• Перед установкой проверьте посадочные размеры и наличие места для открывания крышки щита - NM8N-1600S EN имеет значительные габариты
• Используйте кабели сечением не менее 150–185 мм2 для подключения - меньшее сечение вызовет нагрев и потерю эффективности
• Настройте защиту от перегрузки ближе к реальному рабочему току нагрузки, но не ниже 80% от номинала - так повысится чувствительность и срок службы оборудования
• Подключайте управляющий сигнал расцепителя через фильтр помех - импульсы от частотных преобразователей могут вызывать ложные срабатывания
• Регулярно проверяйте состояние контактов и затяжку болтов - особенно после первых 100 часов работы под нагрузкой
