Выключатель автоматический NXM-1600S/3Р 1250A 50кА с регулир. расцепителем (R) | 844318 CHINT

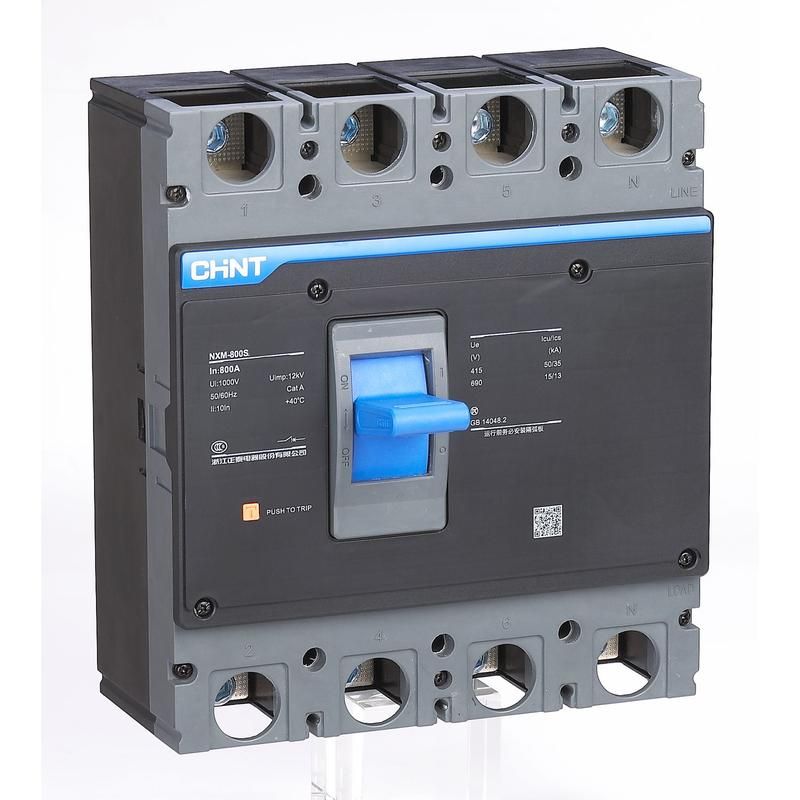

Автоматический выключатель NXM-1600S - трёхполюсное устройство в литом корпусе с номинальным током 1250 А и отключающей способностью 50 кА, оснащённое регулируемым расцепителем и моторным приводом. Подходит для установки в вводно-распределительных устройствах, таких как АВР, ВРУ и ГРЩ, где требуется надёжная защита мощных силовых цепей.

Назначение и область применения

NXM-1600S предназначен для защиты электрических сетей от перегрузки, короткого замыкания и пониженного напряжения. Применяется в качестве главного автомата в распределительных щитах высокой мощности - например, в системах автономного резервирования (АВР), вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ). Обеспечивает безопасную коммутацию и отключение нагрузки до 1250 А в условиях повышенной токовой нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины, включая промышленные системы 400–690 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность (Icu): 50 кА - способен безопасно отключить цепь при токе короткого замыкания до 50 тысяч ампер.
• Защита от перегрузки: диапазон настройки 1250 А - расцепитель можно настроить на точное значение номинала, без возможности снижения ниже этого порога.
• Защита от КЗ: регулировка до 15 000 А - возможность задать порог срабатывания при коротком замыкании в пределах 12,5–15 кА.
• Степень защиты IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм; не защищён от воды и пыли.
• Конструктивное исполнение: встроенное - устанавливается внутрь шкафа, без внешнего кожуха.
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через сигнал управления, что удобно для автоматизированных систем.

Совместимость и монтаж

NXM-1600S совместим со стандартными DIN-рейками и монтажными платформами, предусмотренными для аппаратов серии NXM(S). Для установки требуются свободные места в щите с учётом габаритов аппарата и зазора для обслуживания. Моторный привод подключается к управляющим цепям 24 В постоянного или переменного тока - необходимо проверить соответствие напряжения управления. Соединение входных и выходных клемм выполняется медными шинами или кабелями с площадью сечения, соответствующей току 1250 А - рекомендуется использовать кабели с сечением не менее 3×240 мм2.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает самопроизвольное срабатывание и обеспечивает механическую блокировку при наличии моторного привода. Наличие регулируемого расцепителя позволяет точно адаптировать защиту под конкретную нагрузку, минимизируя ложные срабатывания.

Преимущества

• Регулируемый расцепитель - позволяет точно настраивать пороги защиты под реальные условия эксплуатации, а не использовать жестко заданные значения.
• Высокая отключающая способность (50 кА) - обеспечивает надёжную работу даже в местах с высокой короткозамкнутой мощностью, например, рядом с трансформаторами.
• Интегрированный моторный привод - упрощает удалённое управление и интеграцию в системы АСУ ТП без необходимости ручного воздействия.
• Литой корпус - повышает прочность, герметичность контактов и долговечность в условиях вибраций и перепадов температур.

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP30 не допускает попадания воды или пыли, поэтому запрещено использование вне закрытых щитов.
• Нельзя применять для токов выше 1250 А - превышение номинала вызывает перегрев и риск отказа.
• Регулировка расцепителя возможна только в рамках указанных диапазонов - нельзя настроить защиту от перегрузки ниже 1250 А, что ограничивает применение в цепях меньшей мощности.
• Требуется профессиональная настройка - неквалифицированная регулировка расцепителей может привести к недостаточной защите или ложному отключению.

Примеры использования

• Главный автомат в ГРЩ промышленного предприятия с питанием от трансформатора 10/0,4 кВ.
• Входной выключатель в АВР-шкафу, обеспечивающем бесперебойное питание насосной станции.
• Коммутирующее устройство в распределительном пункте конвейерной линии с несколькими двигателями суммарной мощностью более 800 кВт.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они должны соответствовать расчетным токам вашей сети.
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для срабатывания катушки - обычно требуется 10–20 Вт.
• Не забудьте про тепловые зазоры вокруг NXM-1600S - избыток тепла от соседних аппаратов может влиять на точность срабатывания термического расцепителя.
• Для сервисного обслуживания используйте только изолированные инструменты - IP30 не защищает от случайного прикосновения к токоведущим частям.
• При замене старого автомата сверьте посадочные размеры и тип крепления - NXM-1600S совместим с другими моделями серии NXM(S), но не всегда с аналогами других брендов.
