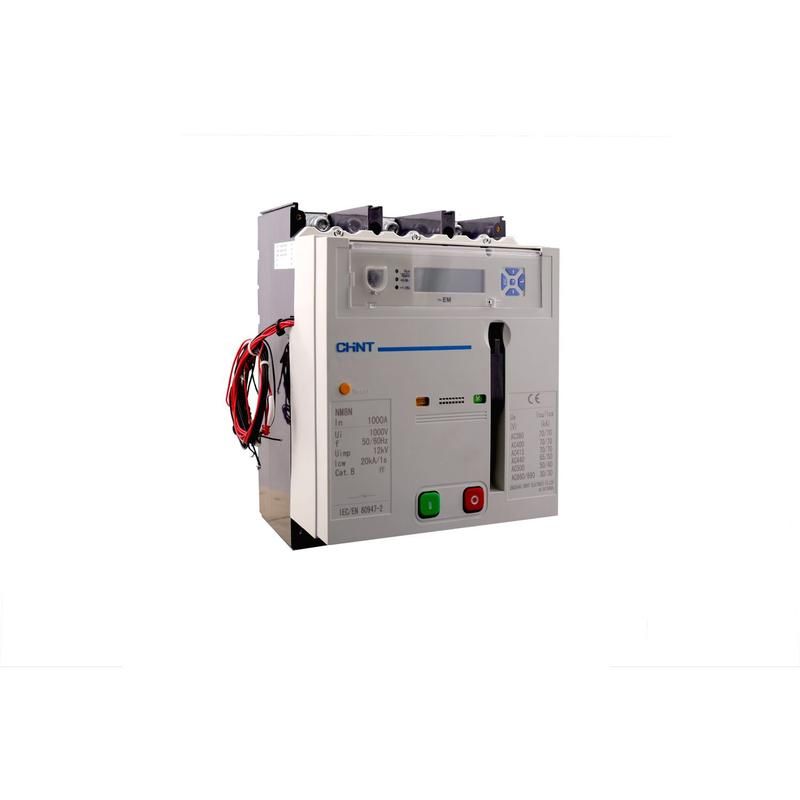

Выключатель автоматический NM8N-1600H EN 3P 1250А 100кА с электр. расцепителем (R) | 263124 CHINT

Автоматический выключатель NM8N-1600H EN с электрическим расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Его высокая отключающая способность (100 кА) и номинальный ток 1250 А делают его подходящим для крупных распределительных щитов, промышленных объектов и энергоёмких установок.

Назначение и область применения

Выключатель NM8N-1600H EN используется для защиты электрических сетей от перегрузок, коротких замыканий и снижения напряжения. Подходит для управления и коммутации нагрузок в промышленных распределительных устройствах, на вводах в здания, у питаемых оборудования с высокими пусковыми токами - например, больших электродвигателей, конвейеров, компрессоров и сварочных установок.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (50/60 Гц), до 1000 В постоянного тока
• Количество полюсов: 3
• Номинальный ток: 1250 А
• Отключающая способность: 100 кА - способен безопасно отключить максимальную токовую нагрузку при аварии
• Защита от перегрузки: регулируемый диапазон 500–1250 А - позволяет точно настроить порог срабатывания под реальную нагрузку
• Защита от КЗ: регулируемый диапазон 2500–15000 А - адаптация под характер сети и тип нагрузки
• Степень защиты: IP40 - защищён от доступа проводящих предметов более 1 мм, но не от воды и пыли
• Тип корпуса: литой, прочная изоляция, рассчитана на длительную работу в жестких условиях

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Выключатель NM8N-1600H EN поддерживает нижнее подключение силовых кабелей - удобно при организации шинопроводов и компактной сборке щитов. Для подключения используются болтовые зажимы, соответствующие сечению кабелей до 2×240 мм2 (по рекомендациям производителя). Электрический расцепитель R требует внешнего питания - необходимо предусмотреть источник управления 24...240 В AC/DC.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2. Применяет принципы селективной защиты - позволяет координировать срабатывание с другими аппаратами в цепи, минимизируя отключения всей системы. Литой корпус исключает риск попадания внутрь посторонних частиц и повреждений при механическом воздействии.

Преимущества

• Широкий диапазон настройки защит - точная адаптация под конкретную нагрузку
• Высокая отключающая способность (100 кА) - гарантия безопасности даже при серьёзных авариях
• Гибкая установка - возможность монтажа в любом положении и подключения снизу
• Электрический расцепитель R - управление дистанционно, совместим с системами АСУ ТП
• Работа с постоянным током до 1000 В - расширенные возможности для гибридных и возобновляемых источников энергии

Ограничения применения

• Не предназначена для установки во влажных помещениях без дополнительной защиты - степень IP40 не предохраняет от брызг и пыли
• Требуется внешний источник питания для электрического расцепителя - нельзя использовать без него
• Не подходит для частых операций включения/выключения - оптимизирован для редких пусков, например, двигателей; для часто включаемых нагрузок нужен контактор
• Максимальный рабочий ток 1250 А - для нагрузок выше требуется другой аппарат серии

Примеры использования

• Главный ввод в промышленном цехе с мощностью 800–1000 кВт
• Щит распределения на заводе с несколькими большими насосами и компрессорами
• Система питания солнечной электростанции с постоянным током до 1000 В
• Централизованная система управления технологическими линиями с дистанционным отключением через PLC

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки зажимов - неверный момент может вызвать нагрев и выход из строя
• Настройте пороги защиты (перегрузка и КЗ) согласно расчетному току нагрузки и характеристикам кабельной линии - не используйте заводские значения по умолчанию
• Обеспечьте доступ к кнопкам управления и индикации - они должны быть легко видимы и доступны для обслуживания
• Для систем с дистанционным управлением подключите сигналы расцепителя к контроллеру - это позволит получать информацию о причинах отключения
• При использовании в щитах с плотной компоновкой учтите габариты аппарата - NM8N-1600H EN занимает значительное место, требует свободного пространства вокруг для теплоотвода
