Внешние выводы FCP25-M8 для переднего присоединения NM8N-1600 (1000-1250А) 3P (R) | 263407 CHINT

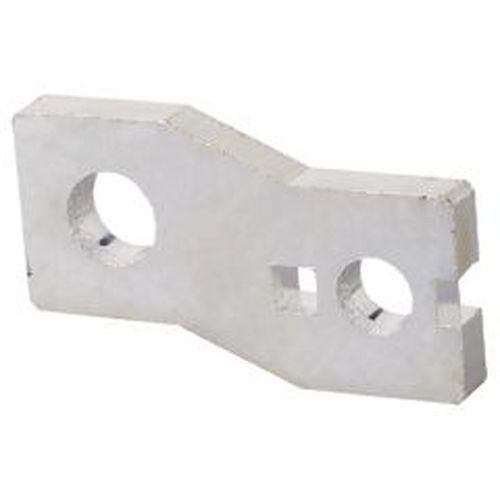

Внешний вывод FCP25-M8 для переднего присоединения NM8N-1600 (800–1250 А) 3P (R) - это компонент для надёжного подключения силового кабеля к автоматическому выключателю NM8N-1600. Разработан компанией CHINT, артикул 263407 обеспечивает безопасный и удобный доступ к контактам с лицевой стороны корпуса.

Назначение и область применения

Внешний вывод FCP25-M8 предназначен для переднего присоединения кабелей к автоматическим выключателям серии NM8N-1600 с током 800–1250 А. Он позволяет выполнять монтаж и обслуживание без демонтажа самого выключателя - особенно полезно в плотных распределительных щитах. Подходит для установки на промышленном оборудовании, в системах питания цехов, насосных станциях и других объектах с высокими нагрузками.

Технические характеристики

• Тип соединения: переднее присоединение (фронтальное)
• Количество полюсов: 3P
• Рабочий ток: совместим с выключателями NM8N-1600 (800–1250 А)
• Материал контактов: медные сплавы с серебряным напылением
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Изоляционный материал: термостойкий поликарбонат

Совместимость и монтаж

Внешний вывод FCP25-M8 устанавливается исключительно на выключатели серии NM8N-1600 с номиналом 800–1250 А. Для монтажа требуется предварительно отключить питание и снять крышку выключателя. Кабель фиксируется болтами на контактной площадке - момент затяжки должен соответствовать рекомендациям производителя (обычно 4–6 Нм). Убедитесь, что сечение кабеля соответствует требованиям для тока до 1250 А - обычно 95–185 мм2. Не используйте этот вывод с другими моделями выключателей - он не взаимозаменяем.

Безопасность и стандарты

FCP25-M8 соответствует международным нормам IEC 60947-2 для аппаратов низковольтного распределения. Материалы устойчивы к перегреву и горению (UL94 V-0). Применение этого элемента сохраняет целостность изолирующих свойств основного устройства NM8N-1600, не нарушая его сертификацию.

Преимущества

• Удобство обслуживания: замена или проверка кабельных соединений без снятия выключателя с шины
• Экономия времени при сборке щита: возможность прокладывать кабели с фронта, минуя ограниченное пространство сзади
• Высокая механическая прочность: металлические детали рассчитаны на многократную перезагрузку
• Чёткая маркировка полюсов: снижает риск ошибок при подключении

Ограничения применения

• Не предназначено для работы во внешних условиях - отсутствует защита от влаги и пыли
• Не используется с выключателями другого класса тока (например, 1600 А или ниже 800 А)
• Запрещён монтаж при включенном питании - возможен пробой и повреждение контактов
• Не допускается использование с алюминиевыми кабелями без переходных наконечников

Примеры использования

• Подключение главного ввода к распределительному щиту цеха с током 1000 А
• Обеспечение быстрого доступа к клеммам в уже смонтированном шкафе с ограниченным задним зазором
• Системы управления технологическими линиями, где требуется периодическая диагностика соединений

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - недостаточная затяжка вызывает нагрев, избыточная - деформацию контактов
• При использовании нескольких FCP25-M8 в одном щите соблюдайте одинаковый порядок фаз (L1-L2-L3) для удобства диагностики
• Рекомендуется регулярно осматривать контакты на предмет окисления - особенно в средах с повышенной влажностью внутри помещения
• Артикул 263407 всегда заказывайте вместе с оригинальными выключателями CHINT NM8N-1600 - гарантирует совместимость и срок службы всей системы
