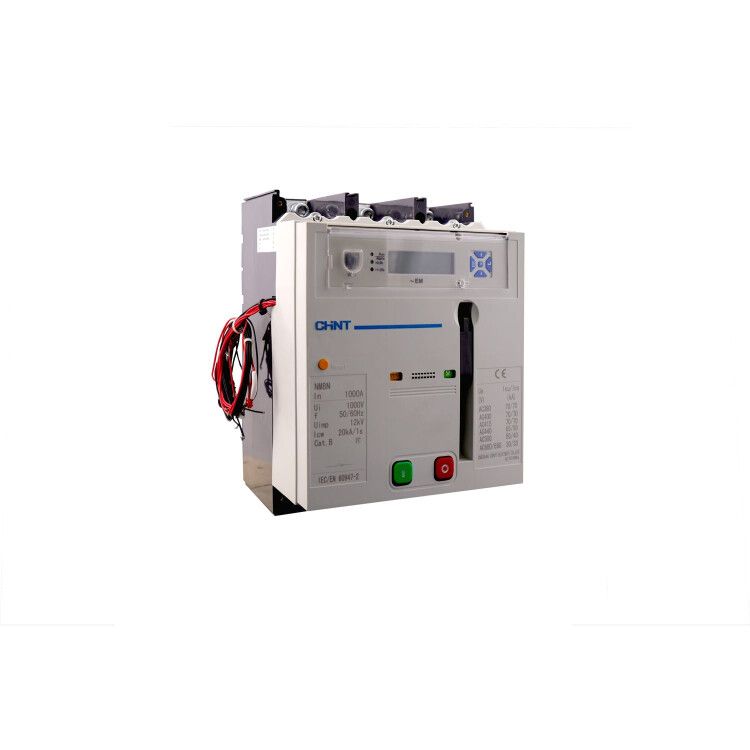

Выключатель автоматический NM8N-1600H TM 3P 1250А 100кА с рег. термомаг. расцепителем (R) | 263096 CHINT

Автоматический выключатель NM8N-1600H TM с регулируемым термомагнитным расцепителем (R) предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 1250 А и отключающей способностью 100 кА подходит для установки в распределительных щитах крупных объектов - заводов, энергообъектов, коммерческих зданий. Бренд CHINT обеспечивает надёжную работу устройства в условиях высоких нагрузок.

Назначение и область применения

NM8N-1600H TM используется для защиты мощных электрических цепей в промышленной и инфраструктурной автоматике. Он защищает оборудование от повреждений из-за длительных перегрузок и внезапных КЗ. Применяется в главных вводах, на шинах распределительных устройств, перед двигателями, трансформаторами и другими потребителями с током до 1250 А. Подходит для систем с напряжением до 690 В.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях среднего и высокого класса напряжения, включая системы 400/690 В.
• Число полюсов: 3 - защищает все три фазы одновременно, исключает риск работы однофазной нагрузки после аварии.
• Номинальный ток: 1250 А - максимальный постоянный ток, который выдерживается без срабатывания.
• Отключающая способность: 100 кА - способен безопасно прервать сверхтоки до 100 тысяч ампер, что соответствует требованиям для сложных промышленных сетей.
• Защита от перегрузки: диапазон настройки 1000–1250 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку оборудования.
• Защита от КЗ: диапазон 6250–12500 А - быстрое отключение при больших токах короткого замыкания, предотвращает механические повреждения проводки.
• Степень защиты IP40: защищён от доступа инструментов и частиц больше 1 мм, но не герметичен - требует установки внутри закрытых щитов.
• Тип исполнения: выключатель в литом корпусе - прочная, компактная конструкция, устойчивая к внешним воздействиям.

Совместимость и монтаж

NM8N-1600H TM совместим со стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется через фиксирующие защёлки на задней стенке аппарата. Для подключения используются болтовые зажимы - рекомендуются медные жилы сечением до 2×240 мм2. Учитывайте посадочные габариты: устройство занимает 4 модуля (72 мм) по ширине. Обязательна проверка момента затяжки контактов согласно руководству производителя - недостаточное усилие вызывает нагрев, избыточное - деформацию деталей.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция прошла сертификацию на устойчивость к тепловому и электромагнитному старению. Наличие регулируемых расцепителей позволяет соблюдать принцип координированной защиты - снижается вероятность ложных срабатываний выше по цепи.

Преимущества

• Регулируемые параметры защиты позволяют оптимизировать работу под конкретную нагрузку - минимизируются простои.
• Высокая отключающая способность (100 кА) делает его подходящим даже для мест с большой короткозамыкательной способностью сети.
• Литой корпус обеспечивает долгий срок службы при вибрациях, запылении и температурных колебаниях.
• Индикация положения контакта (ON/OFF) и возможность ручного отключения обеспечивают удобство обслуживания.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP40 не защищает от воды и осадков.
• Не подходит для частых операций включения/выключения - рассчитана на защиту, а не на управление.
• Требуется точная настройка расцепителей; неквалифицированная регулировка может привести к отказу защиты или ложным срабатываниям.
• Максимальная рабочая температура окружения - +40 C; при более высоких значениях требуется принудительное охлаждение или снижение нагрузки.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с несколькими тяжёлыми станками.
• Щит питания основного трансформатора 10/0,4 кВ на предприятии.
• Цепь управления большого насосного узла или воздушного компрессора мощностью >500 кВт.
• Общий рубильник на шинопроводе в торговом комплексе с высокой плотностью нагрузки.

Практические советы

• Перед первым включением обязательно проверьте настройки термического и магнитного расцепителей - они должны соответствовать расчетному току защищаемой цепи.
• При использовании в многолинейных системах применяйте координационную таблицу - чтобы нижестоящие автоматы сработали раньше, чем NM8N-1600H TM.
• Не допускайте попадание пыли внутрь щита - хотя сам аппарат имеет IP40, грязь на контактных поверхностях увеличивает переходное сопротивление.
• Регулярно проверяйте состояние контактов каждые 1–2 года - особенно при работе в условиях повышенной влажности или химически активной среды.
• При необходимости замены используйте оригинальные запчасти - несовместимые элементы нарушают гарантию и характеристики отключения.
