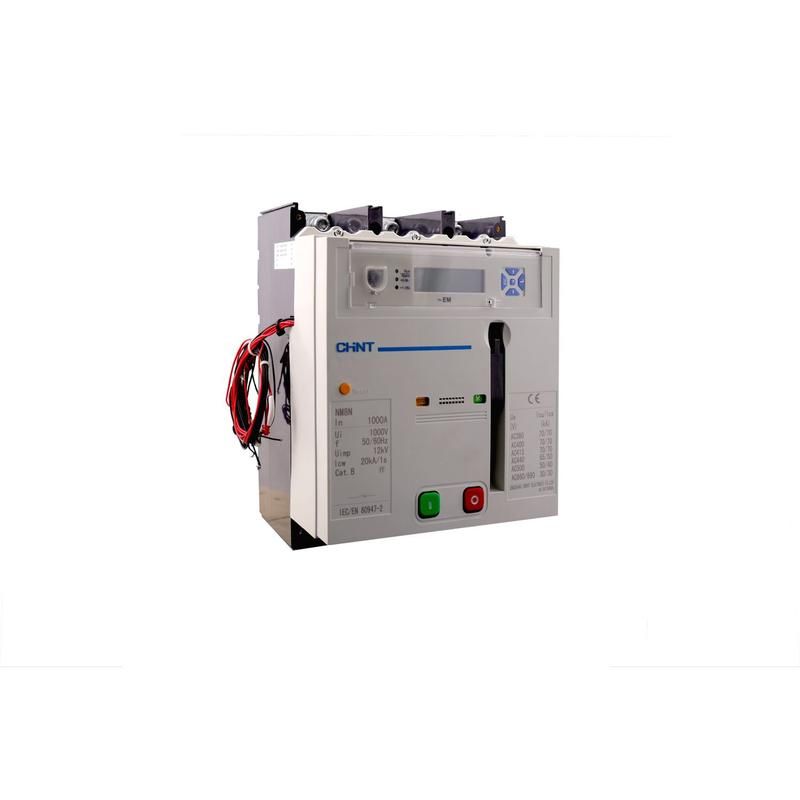

Выключатель автоматический NM8N-1600Q EM 3P 1250А 70кА с электр. расцепителем, LCD, МП 230AC (R) | 263324 CHINT

Автоматический выключатель NM8N-1600Q EM от CHINT - трёхполюсное устройство с номинальным током 1250 А и отключающей способностью 70 кА, оснащённое электрическим расцепителем с LCD-дисплеем. Предназначен для надёжной защиты мощных распределительных сетей и оборудования в промышленных условиях, где требуется точная настройка и контроль параметров нагрузки.

Назначение и область применения

Выключатель NM8N-1600Q EM используется для защиты электрических цепей переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Обеспечивает защиту от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, крупные электродвигатели, конвейеры и другие устройства с высокими пусковыми токами. Учитывает возможность редких запусков двигателей без ложных срабатываний.

Технические характеристики

• Количество полюсов: 3
• Тип исполнения: автоматический выключатель в литом корпусе
• Номинальный ток: 1250 А
• Отключающая способность: 70 кА
• Номинальное напряжение: 690 В AC / 1000 В DC
• Диапазон настройки защиты от перегрузки: 500–1250 А
• Диапазон регулировки защиты от короткого замыкания: 1875–15000 А
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды и пыли)
• Электрический расцепитель с LCD-дисплеем: отображает текущие параметры тока, аварийные события и настройки
• Рабочая частота: 50/60 Гц
• Напряжение питания расцепителя: 230 В AC

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Разрешено подключение силовых проводников как сверху, так и снизу корпуса - это упрощает компоновку шкафов. Для монтажа требуются DIN-рейка типа 35 мм и достаточное пространство вокруг аппарата для теплоотвода. Клеммы рассчитаны на медные жилы сечением до 2×300 мм2. Электрический расцепитель требует подключения к сети 230 В AC для работы; без него функции управления и диагностики недоступны. Не рекомендуется использовать в средах с повышенной влажностью или пылью из-за степени защиты IP40.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 для выключателей в литом корпусе. Обладает сертификатами на безопасность эксплуатации в промышленных сетях. Расцепитель обеспечивает селективную работу с другими аппаратами защиты, что предотвращает массовые отключения в случае аварии на одном участке цепи.

Преимущества

• LCD-дисплей позволяет оперативно видеть реальные значения тока, тип сработавшей защиты и историю событий - снижает время диагностики.
• Широкий диапазон настроек защиты (перегрузка и КЗ) даёт гибкость при адаптации под конкретную нагрузку.
• Высокая отключающая способность (70 кА) гарантирует безопасность даже при серьёзных аварийных режимах.
• Поддержка нижнего подключения упрощает проектирование шкафов и экономит место.
• Литой корпус повышает механическую прочность и долговечность в агрессивных условиях.

Ограничения применения

• Не предназначена для установки во внешних помещениях или зонах с высокой влажностью - степень защиты IP40 не защищает от брызг и пыли.
• Электрический расцепитель требует постоянного питания 230 В AC; при его отключении теряются функции управления и индикации (хотя механическая защита остаётся активной).
• Не подходит для частых пусков двигателей - оптимизирован для редких запусков, иначе возможен преждевременный износ контактов.
• Максимальный рабочий ток 1250 А - не применяется в системах выше этого порога без параллельного включения других аппаратов.

Примеры использования

• Защита главного ввода в промышленном цехе с суммарной нагрузкой около 1000 кВт.
• Щитовая распределения энергии на заводе с несколькими большими асинхронными двигателями.
• Контроль и отключение линии питания конвейера в пищевой промышленности при скачках напряжения.
• Резервный автомат в системе бесперебойного питания для критически важного оборудования.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала автомата - для 1250 А используйте кабели минимум 2×240–300 мм2.
• Настройте токи защиты (перегрузка и КЗ) согласно характеристикам защищаемого оборудования - не оставляйте заводские значения без анализа.
• Обязательно подключите питание 230 В AC к расцепителю, чтобы получить доступ к LCD-индикации и протоколированию событий.
• При монтаже соблюдайте минимальные зазоры вокруг аппарата - не менее 50 мм с каждой стороны для охлаждения.
• Регулярно проверяйте состояние контактов и чистоту внутри корпуса - особенно в пыльных средах, хотя IP40 не является герметичной защитой.
