Выключатель автоматический NXM-1000S/3Р 1000A 50кА (R) | 131377 CHINT

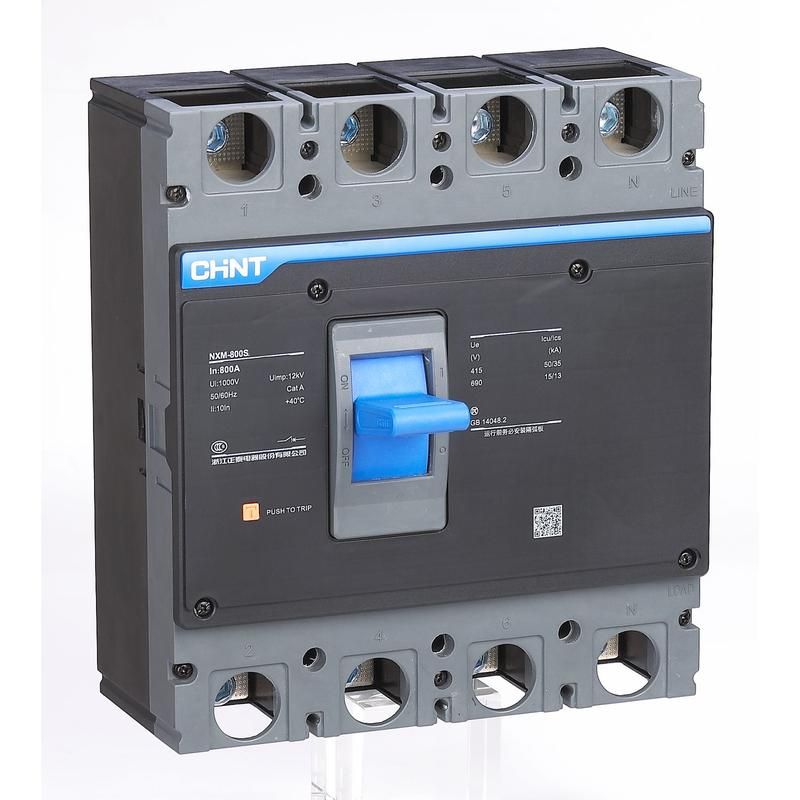

Автоматический выключатель NXM-1000S/3P 1000A 50kA от бренда CHINT предназначен для защиты мощных электрических цепей в распределительных щитах. Этот аппарат из серии NXM(S) сочетает высокую отключающую способность, надежную механическую конструкцию и возможность удаленного управления через моторный привод.

Назначение и область применения

NXM-1000S/3P 1000A 50kA применяется в качестве главного вводного автомата в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает силовые цепи от перегрузки, короткого замыкания и снижения напряжения ниже допустимого уровня. Подходит для объектов с большими нагрузками - промышленных предприятий, энергообъектов, крупных жилых комплексов и коммерческих зданий.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - управление тремя фазами одновременно.
• Отключающая способность (Icu): 50 кА - способность безопасно отключить цепь при сверхтоке до 50 тысяч ампер.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока.
• Защита от перегрузки: настраивается в пределах 1000 А - защита активируется при длительном превышении установленной нагрузки.
• Защита от КЗ: регулируется до 12 000 А - срабатывает при внезапных скачках тока, например, при коротком замыкании.
• Степень защиты: IP30 - защита от доступа к опасным частям инструментами, но не от пыли и воды; требует установки внутри закрытого шкафа.
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель без физического контакта.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ или ручное отключение).
• Конструкция: литой корпус - прочная герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

NXM-1000S/3P 1000A 50kA - комплектное устройство, готовое к установке в стандартные шкафы ГРЩ и ВРУ. Монтаж выполняется на DIN-рейку или с помощью крепежных отверстий в основании. Для работы с моторным приводом требуется внешний источник питания 24–230 В переменного или постоянного тока. Обязательно соблюдайте посадочные габариты и рекомендованное усилие затяжки контактных болтов. Не используйте для подключения кабелей сечением менее 185 мм2 - это может вызвать нагрев и повреждение контактов.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря литому корпусу и классу защиты IP30. Указатель расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. Применение в системах с повышенными требованиями к надежности (например, в медицинских учреждениях или критически важных производствах) возможно при условии периодической проверки работоспособности.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьезных авариях.
• Интегрированный моторный привод позволяет реализовать автоматизированные системы управления без ручного вмешательства.
• Четкий указатель расцепления ускоряет диагностику и восстановление после отказа.
• Литой корпус гарантирует долговечность и устойчивость к вибрациям и перепадам температур.
• Настройка обоих типов защиты (перегрузка и КЗ) в одном устройстве снижает количество элементов в щите.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от пыли и влаги.
• Не подходит для сетей с напряжением выше 690 В - превышение может привести к пробою изоляции.
• Максимальный ток настройки защиты равен 1000 А - нельзя использовать для защиты цепей с номиналом более этого значения.
• Требуется профессиональный монтаж: неверная затяжка клемм или неправильная настройка расцепителей могут привести к выходу из строя или пожару.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью 700–800 кВт.
• Распределительный щит ВРУ многоквартирного жилого дома с дизель-генератором и АВР.
• Централизованное питание конвейерной линии на заводе с частотными преобразователями.
• Энергосистема больницы, где необходима бесперебойная работа и дистанционное управление.

Практические советы

• Перед первым запуском обязательно проверьте настройки расцепителей - они должны совпадать с расчетными нагрузками вашей сети.
• При использовании моторного привода убедитесь, что источник питания стабилен и имеет достаточную мощность.
• Регулярно осматривайте контакты и клеммы на предмет окисления - особенно в условиях повышенной влажности или загрязнения воздуха.
• Для удобства обслуживания рекомендуется устанавливать NXM-1000S/3P 1000A 50kA в шкафу с достаточным свободным пространством вокруг него - минимум 15 см с каждой стороны.
• При замене старого аппарата на NXM-1000S/3P 1000A 50kA проверьте соответствие габаритов и положения крепежных отверстий - отличается от моделей других серий.
