Контакт сигнальный AL-M5 L LE для NXMLE-800/NXM-1000 (левый) (R) | 946931 CHINT

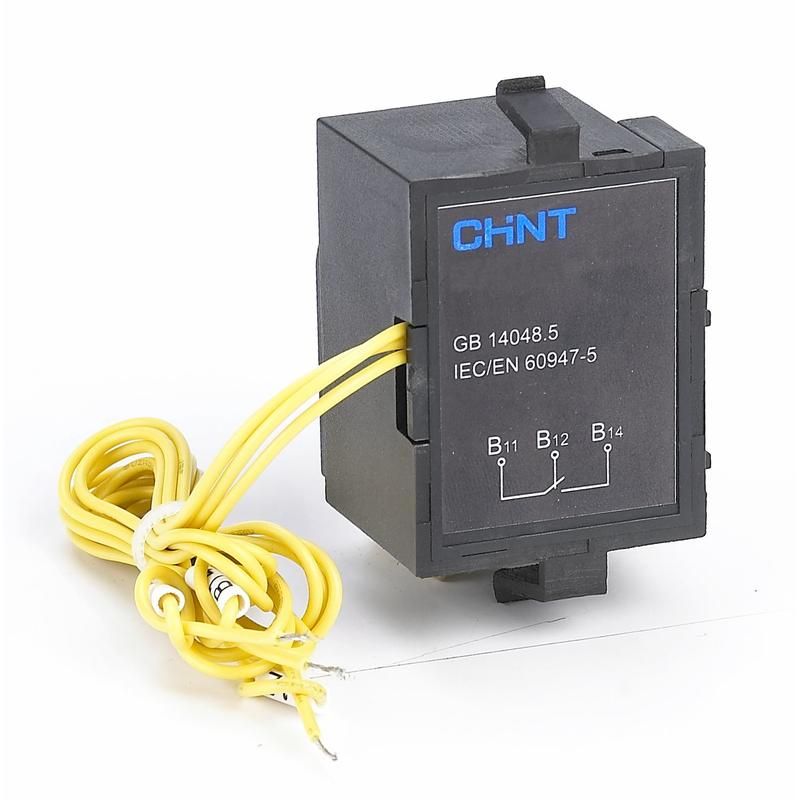

Контакт сигнальный AL-M5 L LE для NXMLE-800/NXM-1000 (левый) от CHINT - это компонент для расширения функционала автоматических выключателей серии NXM(S). Он устанавливается сбоку на устройство и передаёт сигнал о состоянии коммутационного аппарата через винтовые клеммы. Артикул 946931 предназначен для систем управления, где требуется внешнее определение положения автомата.

Назначение и область применения

Контакт сигнальный AL-M5 L LE для NXMLE-800/NXM-1000 (левый) используется для передачи информации о положении автоматического выключателя - включен он или отключен. Это позволяет интегрировать выключатель в системы контроля, автоматизации и SCADA. Подходит для установки на устройства серии NXMLE-800 и NXM-1000, когда необходимо получить удалённый сигнал без изменения основной цепи нагрузки.

Технические характеристики

• Количество переключающих контактов: 1
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество нормально открытых (НО) контактов: 0
• Тип подключения: винтовое соединение
• Способ монтажа: монтаж сбоку
• Совместим с сериями: NXMLE-800, NXM-1000
• Производитель: CHINT
• Артикул: 946931

Совместимость и монтаж

Контакт сигнальный AL-M5 L LE для NXMLE-800/NXM-1000 (левый) устанавливается исключительно на боковые крепления автоматических выключателей серии NXM(S). Монтаж возможен только на модели с соответствующими фиксирующими пазами - проверьте наличие места слева от корпуса выключателя. Установка требует предварительного отключения питания. Соединение проводов осуществляется через винтовые зажимы - используйте жилы сечением до 2,5 мм2. Кабельная перемычка между контактами не предусмотрена - каждый контакт работает автономно.

Преимущества

• Упрощает сборку панелей за счёт модульного подхода - не нужна дополнительная аппаратура для сигнализации состояния.
• Интегрируется напрямую в существующий выключатель, снижая количество точек подключения.
• Работает совместно с оригинальными изделиями CHINT без необходимости адаптеров.
• Фиксация надёжная, не требует дополнительных креплений после установки.

Ограничения применения

• Не поддерживает работу с токами выше номинального значения выключателя - применяйте только в цепях управления, не в силовой.
• Подходит только для левых сторон NXMLE-800/NXM-1000; правосторонний аналог отличается по артикулу.
• Не имеет защиты от перенапряжений - рекомендуется использовать с дополнительными защитными элементами в чувствительных системах.
• Не предназначено для частой механической работы - не рассчитан на более чем 10 000 операций в год.

Примеры использования

• Системы управления станками: сигнал о включении/выключении питание подаётся на пульт оператора.
• Автоматические линии: состояние выключателя передаётся в PLC для диагностики отказов.
• Энергообъекты: включение/отключение щита отображается в центральной системе учёта энергоресурсов.

Практические советы

• Перед установкой убедитесь, что выключатель находится в OFF-положении - контакт активируется только при изменении состояния самого автомата.
• При использовании нескольких контактов на одной шине - соблюдайте полярность и изолируйте выводы, чтобы избежать КЗ.
• Для удобства обслуживания пометьте провода, идущие к этому контакту - он не имеет визуального индикатора состояния.
• Если вам нужен контакт справа - выбирайте модель AL-M5 R LE, а не этот вариант.
