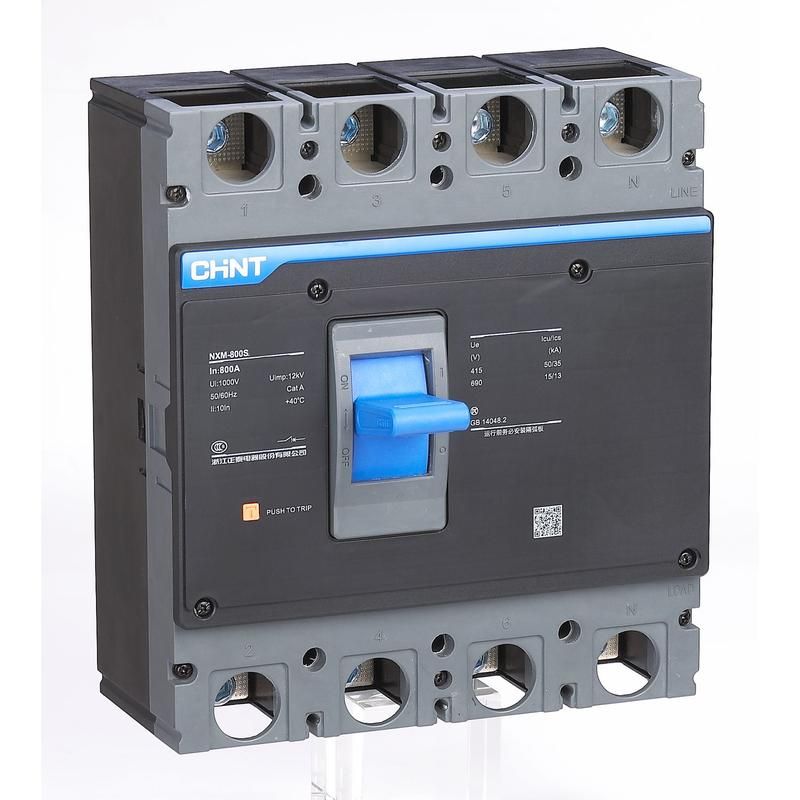

Выключатель автоматический NXM-800S/3Р 800A 50кА (R) | 131376 CHINT

Автоматический выключатель NXM-800S (R) от CHINT - трёхполюсное устройство в литом корпусе на 800 А, предназначенное для надёжной защиты силовых цепей в крупных распределительных щитах. Его высокая отключающая способность (50 кА) и наличие моторного привода делают его подходящим решением для промышленных объектов с высокими требованиями к безопасности и управляемости.

Назначение и область применения

NXM-800S (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает электрооборудование от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки в централизованных системах питания промышленных предприятий, заводских линий, энергообъектов и других местах с большими токами нагрузки.

Технические характеристики

• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазных сетях переменного тока;
• Номинальная отключающая способность Icu: 50 кА - способность безопасно отключить самую серьёзную аварию, включая сверхтоки при КЗ;
• Количество полюсов: 3 - защита всех фаз одновременно;
• Степень защиты IP30 - защита от доступа к опасным частям инструментами и частицами более 2,5 мм, но не защищён от воды и пыли;
• Моторный привод: да - позволяет дистанционно включать/выключать устройство через внешний сигнал;
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ);
• Диапазон регулировки тока короткого замыкания: 10 А - можно настроить чувствительность защиты от КЗ в пределах +-10 А от установленного порога.

Совместимость и монтаж

NXM-800S (R) - комплектное устройство в литом корпусе, устанавливается на DIN-рейку или жестко крепится в шкафу. Для подключения используются болтовые зажимы - рекомендуется использовать медные шины или кабели сечением не менее 185–240 мм2. Моторный привод требует подключения управления 24 В постоянного или переменного тока. Учитывайте габариты устройства при проектировании места установки - он занимает значительное пространство из-за мощности и наличия привода.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2. Конструкция исключает случайный доступ к токоведущим частям благодаря классу защиты IP30. Наличие указателя расцепления снижает риск ошибок при диагностике отказов. Применение в системах с высокой отключающей способностью (50 кА) гарантирует безопасность даже при экстремальных аварийных режимах.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает работу в условиях сильных КЗ, характерных для больших подстанций;
• Моторный привод - позволяет интегрировать выключатель в системы автоматизации и удалённого управления;
• Чёткий указатель расцепления - ускоряет поиск причины отключения без дополнительных приборов;
• Настройка тока КЗ с шагом 10 А - точная адаптация под конкретную сеть без замены аппарата;
• Литой корпус - прочная, герметичная конструкция, устойчивая к механическим воздействиям и вибрациям.

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP30 не защищает от брызг и пыли;
• Не подходит для бытовых или маломощных объектов - слишком большой ток и цена;
• Требует профессионального монтажа и настройки - неквалифицированное вмешательство может привести к выходу из строя;
• Моторный привод требует дополнительного источника управления - нельзя просто подключить к сети без контроллера.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью до 1 МВт;
• Защита основного контура АВР на тепловой электростанции;
• Коммутационный аппарат в распределительном пункте конвейерной линии с несколькими двигателями;
• Централизованное отключение питания при срабатывании сигнализации пожара в крупном складском комплексе.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и шин - недостаточное сечение вызовет нагрев и выход из строя контактов;
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность и совместим с входными параметрами привода;
• Используйте указатель расцепления как индикатор - если он активирован, не включайте выключатель, пока не найдена и устранена причина отключения;
• При настройке тока КЗ начните с минимального значения (800 А – 10 А = 790 А) и увеличивайте по необходимости - так снижается вероятность ложных срабатываний;
• Регулярно осматривайте контакты и клеммы - при длительной работе под нагрузкой возможен окисление, особенно в помещениях с повышенной температурой.
