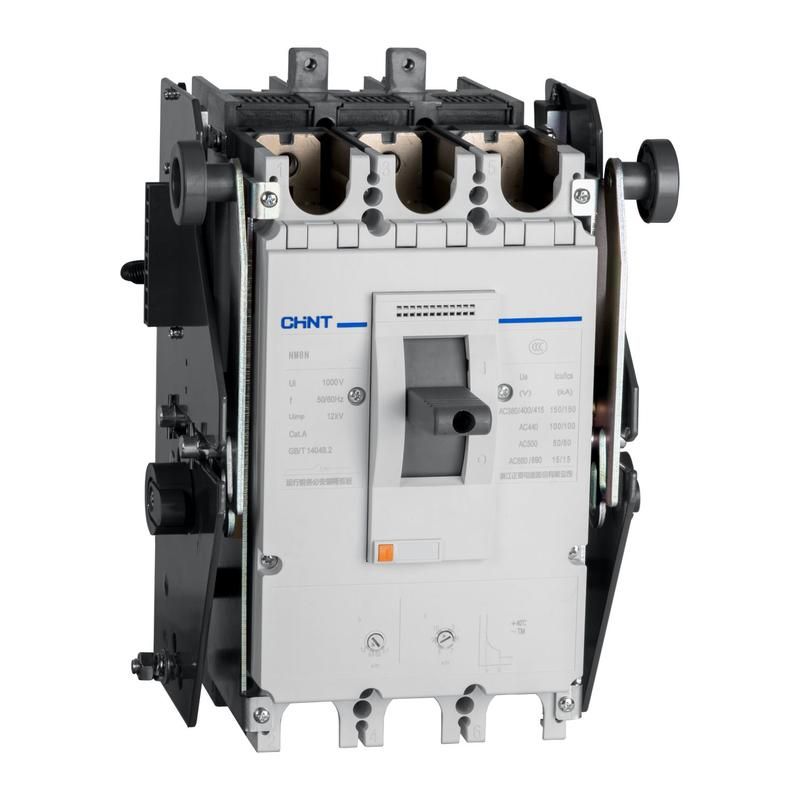

Выключатель автоматический NM8N-800S EN 3P 800А 50кА с электр. расцепителем (R) | 273034 CHINT

Автоматический выключатель NM8N-800S EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, рассчитанный на ток 800 А и отключающую способность 50 кА. Подходит для защиты мощных распределительных сетей, промышленных двигателей и оборудования с высокими пусковыми токами.

Назначение и область применения

Выключатель NM8N-800S EN используется для защиты электрических цепей переменного тока (до 690 В, 50/60 Гц) и постоянного тока (до 1000 В) от перегрузок, коротких замыканий и снижения напряжения. Применяется в промышленных распределительных щитах, на входе в цеховые сети, для защиты крупных двигателей, конвейеров, компрессоров и других нагрузок с высокими пусковыми токами. Устройство обеспечивает полное отключение цепи при аварии и поддерживает работу системы при нечастых пусках.

Технические характеристики

• Номинальный ток: 800 А
• Номинальное напряжение: 690 В (переменный ток), до 1000 В (постоянный ток)
• Отключающая способность (Icu): 50 кА - способен безопасно отключить максимальную токовую нагрузку при КЗ
• Количество полюсов: 3
• Диапазон регулировки тока срабатывания при КЗ: 1600–9600 А - позволяет точно настроить чувствительность к короткому замыканию
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям
• Степень защиты IP40 - защищён от доступа пальцев и предметов более 1 мм, но не от воды и пыли

Совместимость и монтаж

Выключатель NM8N-800S EN можно устанавливать в любом положении: вертикально, горизонтально, а также допускается подключение силовых кабелей с нижней стороны корпуса - удобно для компактной сборки шкафов. Для монтажа требуется место в щите с учётом габаритов аппарата и зазора для теплоотвода. Электронный расцепитель требует питания от сети; при отключении основного питания он сохраняет настройки, но не работает без внешнего источника.

Безопасность и стандарты

Изделие соответствует международным требованиям к автоматическим выключателям в литом корпусе. Конструкция выполнена в соответствии со стандартами IEC 60947-2. Наличие электронного расцепителя обеспечивает точную и быструю реакцию на аварийные режимы, что повышает надёжность защиты персонала и оборудования.

Преимущества

• Электронный расцепитель даёт возможность точной настройки порогов срабатывания по току КЗ - адаптируется под конкретную нагрузку
• Высокая отключающая способность (50 кА) - подходит для мощных промышленных объектов с большими токами КЗ
• Гибкий монтаж: подключение сверху и снизу, любые ориентации - упрощает проектирование щита
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям и загрязнениям

Ограничения применения

• Степень защиты IP40 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в боксе с классом IP54+)
• Не предназначены для частых пусков двигателей - рекомендованы для редких операций запуска
• Электронный расцепитель требует наличия рабочего напряжения для управления - при отключении питания отключения будут работать только по тепловому элементу (ограниченная защита)
• Максимальный ток 800 А - не подходит для систем выше 1000 А

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями мощностью до 300 кВт
• Защита питающей линии конвейерной установки с высокими пусковыми токами
• Распределительный щит на заводе с потреблением до 550 кВт
• Щиты управления насосными станциями и компрессорными установками

Практические советы

• Перед установкой проверьте расчетный ток КЗ в вашей сети - он должен быть меньше 50 кА, иначе аппарат не справится
• Настройте ток срабатывания КЗ в пределах 2–4× от максимального рабочего тока нагрузки - это минимизирует ложные срабатывания
• Убедитесь, что провода подходят по сечению для 800 А - используйте медные жилы не менее 2x240 мм2
• При подключении снизу соблюдайте порядок фаз и нулевой проводник - избегайте перекрёстных соединений
• Для длительной работы в условиях повышенной температуры предусмотрите принудительное охлаждение или увеличьте зазор вокруг аппарата
• Обновляйте настройки расцепителя после изменения состава нагрузки - особенно при добавлении новых двигателей
