Выключатель автоматический NM8N-800S TM 3P 630А 50кА с рег. термомаг. расцепителем (R) | 272927 CHINT

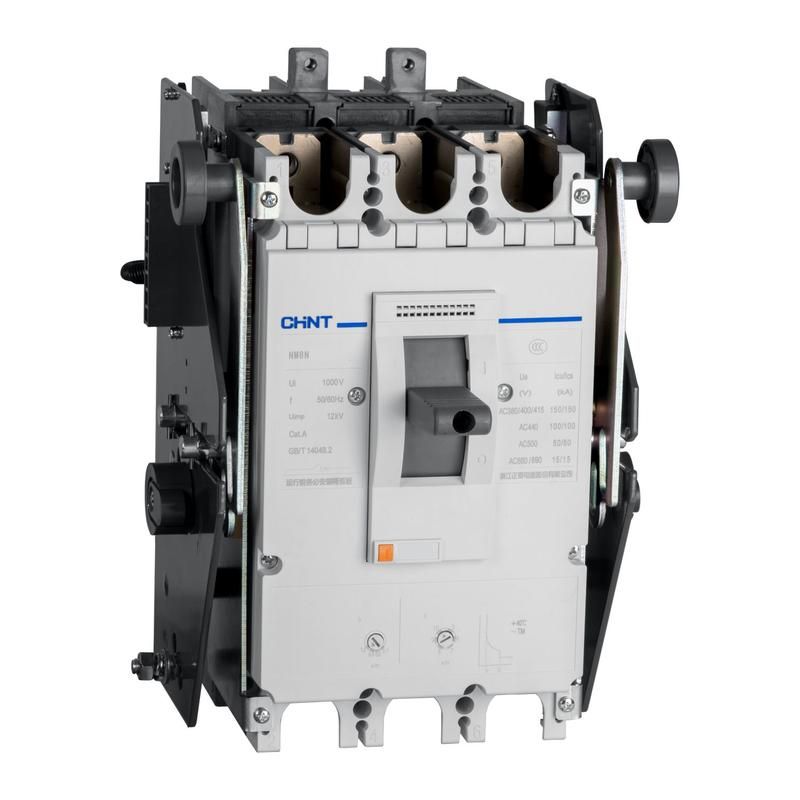

Автоматический выключатель NM8N-800S TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Устройство рассчитано на ток 630 А, отключает цепь при КЗ до 50 кА и применяется в промышленных распределительных щитах, на входе в крупные нагрузки, таких как двигатели, конвейеры и системы HVAC.

Назначение и область применения

Выключатель NM8N-800S TM используется для защиты электрических цепей от перегрузок, коротких замыканий и внезапного снижения напряжения. Подходит для установки в распределительных устройствах промышленных объектов: заводы, энергообъекты, насосные станции, конвейерные линии. Может применяться для защиты двигателей при редких пусках, где требуется точная настройка порогов срабатывания. Также обеспечивает полное отключение цепи для обслуживания и ремонта.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока)
• Количество полюсов: 3
• Номинальный ток: 630 А
• Отключающая способность: 50 кА при 415 В AC
• Защита от перегрузки: регулируемый порог от 441 до 630 А
• Защита от короткого замыкания: регулируемый порог от 3150 до 6300 А
• Степень защиты: IP40 - защищён от доступа пальцев и предметов более 1 мм, но не герметичен
• Тип корпуса: литой, прочный, без возможности вскрытия пользователем
• Частота: 50/60 Гц

Совместимость и монтаж

Выключатель NM8N-800S TM устанавливается на DIN-рейку 35 мм. Возможна вертикальная и горизонтальная ориентация корпуса. Разрешено подключение силовых проводников как сверху, так и снизу - удобно при компактной сборке шкафов. Для подключения используются болтовые зажимы с моментом затяжки, указанным в руководстве. Максимальное сечение жил: 120 мм2 (для медных проводов). Не требует внешнего питания - работает полностью механически и термомагнитно.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных сетях. Литой корпус исключает контакт с токоведущими частями при нормальной эксплуатации. Наличие регулируемых расцепителей позволяет точно адаптировать защиту под конкретную нагрузку, минимизируя ложные срабатывания.

Преимущества

• Регулируемые пороги защиты позволяют точно настроить срабатывание под тип нагрузки - особенно важно для двигателей и оборудования с высокими пусковыми токами
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в условиях сильных КЗ на вводе
• Гибкая схема подключения (сверху/снизу) упрощает проектирование шкафов и экономит место
• Литой корпус повышает долговечность и отказоустойчивость в агрессивной среде
• Поддержка постоянного тока до 1000 В расширяет сферу применения - например, для систем солнечных батарей или тяговых установок

Ограничения применения

• Степень защиты IP40 не предназначена для открытых площадок, сырых помещений или мест с пылевыми выбросами - нужна дополнительная защита в виде шкафа
• Не подходит для частых пусков двигателей - для этого нужны специализированные контакторы или выключатели с усиленными контактами
• Нельзя использовать в цепях с током выше 630 А - превышение вызывает перегрев и выход из строя
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительный УЗО

Примеры использования

• Главный ввод в промышленном цехе с питанием трёх фазных двигателей суммарной мощностью ~400 кВт
• Щит распределения на заводе с конвейерной линией, где возможны кратковременные перегрузки при старте
• Электроустановка с преобразователями частоты, где важна точная настройка тока срабатывания
• Система постоянного тока (например, солнечная станция) с напряжением до 800 В DC

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону регулировки: 441–630 А - не забудьте учесть коэффициент запаса
• При настройке защиты от КЗ используйте формулу: минимальный ток КЗ в конце линии × 1,2 = порог расцепления; не превышайте 6300 А
• Используйте только рекомендованное сечение кабелей - слишком толстые провода могут не плотно войти в зажим
• После монтажа выполните тестовое срабатывание по перегрузке (при помощи имитатора тока) - это проверяет правильность настройки
• Обязательно закройте крышку после настройки - она предотвращает случайное изменение параметров
• Для сервисного обслуживания отключите все цепи и убедитесь в отсутствии напряжения - устройство не имеет видимого разрыва, но является коммутационным аппаратом
