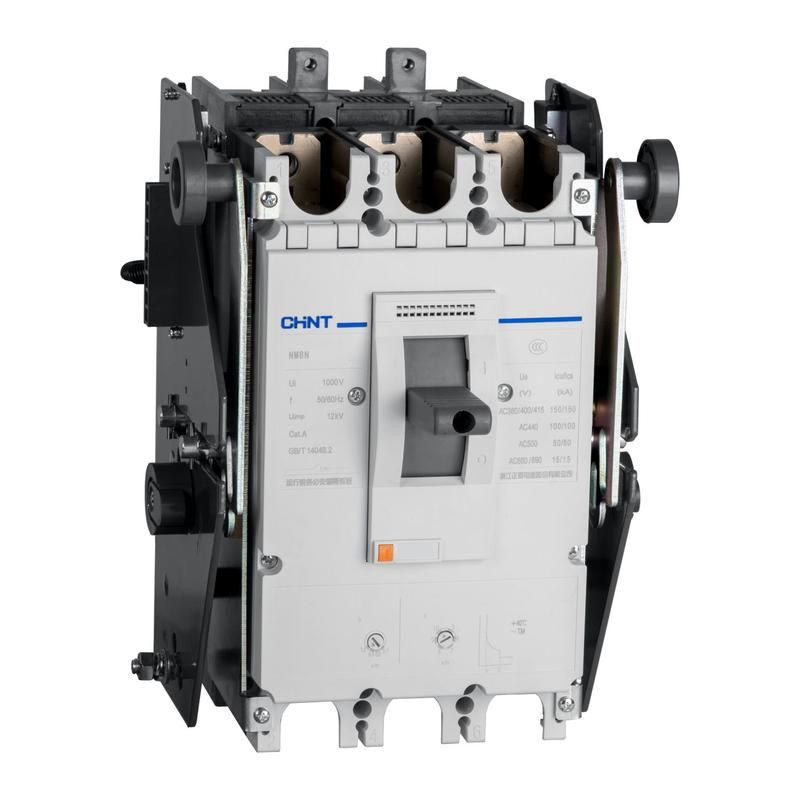

Выключатель автоматический NM8N-800S EM 3P 800А 50кА с электр. расцепителем, LCD (R) | 273054 CHINT

Автоматический выключатель NM8N-800S EM от CHINT - трёхполюсный аппарат в литом корпусе с электрическим расцепителем и LCD-дисплеем, рассчитанный на ток 800 А и отключающую способность 50 кА. Подходит для защиты мощных распределительных сетей, промышленных двигателей и оборудования с высокими пусковыми токами.

Назначение и область применения

Выключатель NM8N-800S EM используется для защиты электрических цепей переменного тока до 690 В и постоянного тока до 1000 В. Применяется в промышленных распределительных щитах, на входе в крупные объекты - заводы, цеха, насосные станции, конвейеры. Обеспечивает надёжную защиту от перегрузок, коротких замыканий и снижения напряжения. Особенно эффективен там, где требуется точная настройка порогов срабатывания и контроль состояния сети через встроенный LCD-дисплей.

Технические характеристики

• Номинальный ток: 800 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток КЗ в сложных условиях
• Количество полюсов: 3
• Тип конструкции: автоматический выключатель в литом корпусе
• Диапазон настройки защиты от перегрузки: 320–800 А - можно точно адаптировать под нагрузку
• Диапазон настройки защиты от короткого замыкания: 1200–9600 А - гибкая настройка для различных типов нагрузок
• Степень защиты: IP40 - защищён от доступа проводящих предметов диаметром более 1 мм, но не герметичен
• Индикация: встроенная LCD-панель для отображения параметров тока, напряжения и аварийных событий
• Расцепитель: электрический - позволяет управлять отключением дистанционно и интегрировать в системы АСУ ТП

Совместимость и монтаж

Выключатель NM8N-800S EM совместим со штангами и направляющими DIN-рейки стандарта EN 60715. Монтируется вертикально или горизонтально. Разрешено подключение силовых кабелей как сверху, так и снизу корпуса - удобно при компактной сборке щитов. Для подключения используются болтовые зажимы; рекомендуемый момент затяжки указан в руководстве производителя. Электрический расцепитель требует внешнего питания 24...240 В AC/DC - проверьте наличие источника управления перед установкой.

Безопасность и стандарты

Соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных системах. Наличие электрического расцепителя и LCD-индикации повышает уровень безопасности при обслуживании - оператор видит реальное состояние сети без дополнительных измерительных приборов.

Преимущества

• Широкий диапазон настройки защит - позволяет использовать один аппарат для разных типов нагрузок
• LCD-дисплей даёт оперативную информацию о токе, напряжении и причинах отключения - снижает время диагностики
• Электрический расцепитель обеспечивает дистанционное управление и интеграцию в автоматизированные системы
• Литой корпус обеспечивает механическую прочность и долговечность даже в вибрационных средах
• Подключение снизу - экономит место в щите и упрощает маршрутизацию кабелей

Ограничения применения

• Степень защиты IP40 исключает использование во влажных, пыльных или открытых помещениях - не подходит для улицы, бассейнов, пищевых производств без дополнительной оболочки
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Требуется внешнее питание для электрического расцепителя - без него функция дистанционного отключения недоступна
• Максимальный ток 800 А - не подходит для цепей выше этого значения, даже кратковременно

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями мощностью до 400 кВт
• Щит распределения энергии на заводе с частотными преобразователями
• Защита линии питания конвейера с частыми пусками
• Централизованное управление группой оборудования через SCADA-систему с использованием сигнала расцепления

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинального тока - для 800 А обычно применяются медные жилы сечением 2×185 мм2 или больше
• Настройку защитных порогов выполняйте после запуска оборудования - используйте данные реальных пусковых токов
• LCD-экран работает только при наличии питания расцепителя - если он не светится, проверьте источник управления
• При монтаже с нижним подключением убедитесь, что кабели не перегибаются и не оказывают давления на контакты
• Для длительной эксплуатации в условиях колебаний температур - контролируйте температуру внутри щита, чтобы не превышать +40 C
