Контакт сигнальный AL-M5 L для NXM-800 (левый) (R) | 946937 CHINT

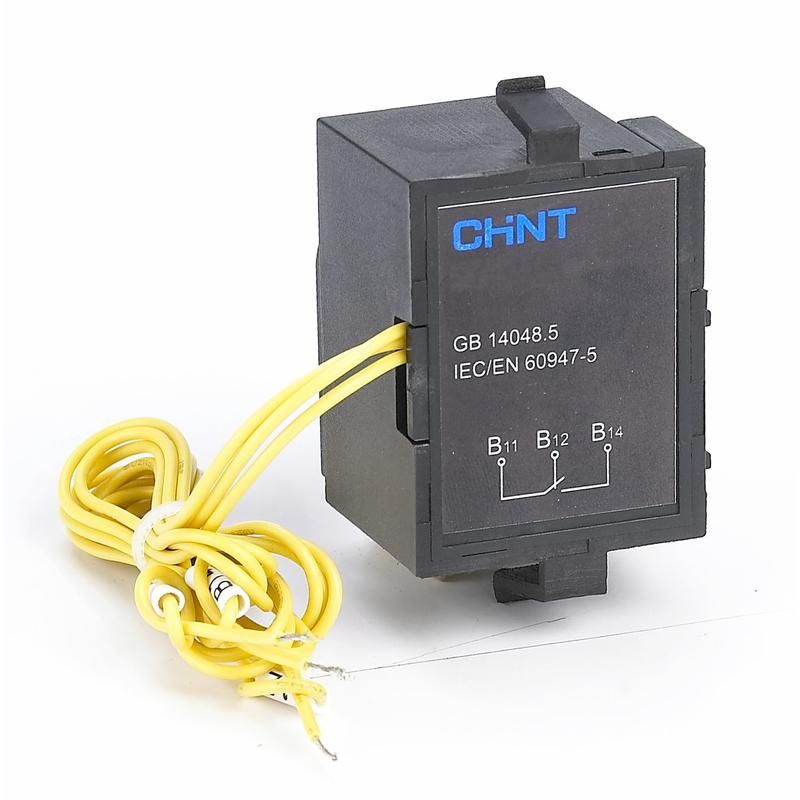

Контакт сигнальный AL-M5 L для NXM-800 (левый) от CHINT - это компонент для расширения функционала автоматических выключателей серии NXM-800, позволяющий передавать сигнал о состоянии аппарата (например, срабатывание или отключение) на внешние устройства управления. Артикул 946937 предназначен для установки исключительно на левой стороне выключателя.

Назначение и область применения

Контакт сигнальный AL-M5 L для NXM-800 используется для передачи информации о положении автомата: например, когда выключатель отключен аварийно или вручную. Он не управляет током нагрузки - только формирует слаботочный сигнал для контрольной цепи. Применяется в системах автоматизации, панелях управления, на производствах, где требуется визуальный или удалённый контроль состояния оборудования.

Технические характеристики

• Количество переключающих контактов: 1 (один коммутирующий элемент)
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество нормально открытых (НО) контактов: 0
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Способ монтажа: монтаж сбоку - устанавливается параллельно корпусу выключателя, не занимает место сверху или снизу

Совместимость и монтаж

Контакт AL-M5 L совместим только с автоматическими выключателями серии NXM-800 от CHINT. Установка возможна **только на левой боковой поверхности** аппарата - правосторонняя версия имеет другой артикул. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения
• Снять крышку выключателя (если есть)
• Вставить контакт в специальное гнездо на левой стенке NXM-800 до щелчка
• Подключить провода к винтовым клеммам - затянуть моментом 0,2–0,3 Нм

Не используйте силовые провода большего сечения - это повредит клеммы. Кабели должны быть зачищены на 6–8 мм.

Преимущества

• Универсальная совместимость с сериями NXM(S) - легко заменяется при ремонте
• Фиксация механическим способом - не требует дополнительных креплений
• Изоляция контактов обеспечивает безопасность при работе с низковольтными цепями
• Работает в широком температурном диапазоне - подходит для промышленного климата

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальная нагрузка на контакт не указана, поэтому использовать можно только для сигналов (до 250 В переменного тока, 1 А)
• Устанавливается только на левой стороне NXM-800 - нельзя переустановить на правую
• Не работает с другими сериями выключателей (NXM-100, NXB и т.д.)
• Не рекомендовано применение во взрывоопасных средах - нет соответствующих взрывозащитных сертификатов

Примеры использования

• Сигнал “выключено” на панели управления станка - при срабатывании защиты NXM-800 загорается индикатор
• Подключение к PLC для сбора данных о частоте отключений в цепях конвейера
• Интеграция в системы учёта энергопотребления - фиксация времени работы/отключения оборудования

Практические советы

• Перед установкой проверьте, что выключатель NXM-800 находится в положении “OFF” - это предотвращает случайное срабатывание
• При использовании нескольких контактов - следите, чтобы они не мешали друг другу; на одном аппарате можно установить только один AL-M5 L
• Для долгой службы избегайте вибраций и постоянных ударов - контакт не рассчитан на жесткие условия механического воздействия
• Артикул 946937 - это именно левый вариант. Если нужен правый - ищите AL-M5 R (другой артикул)
