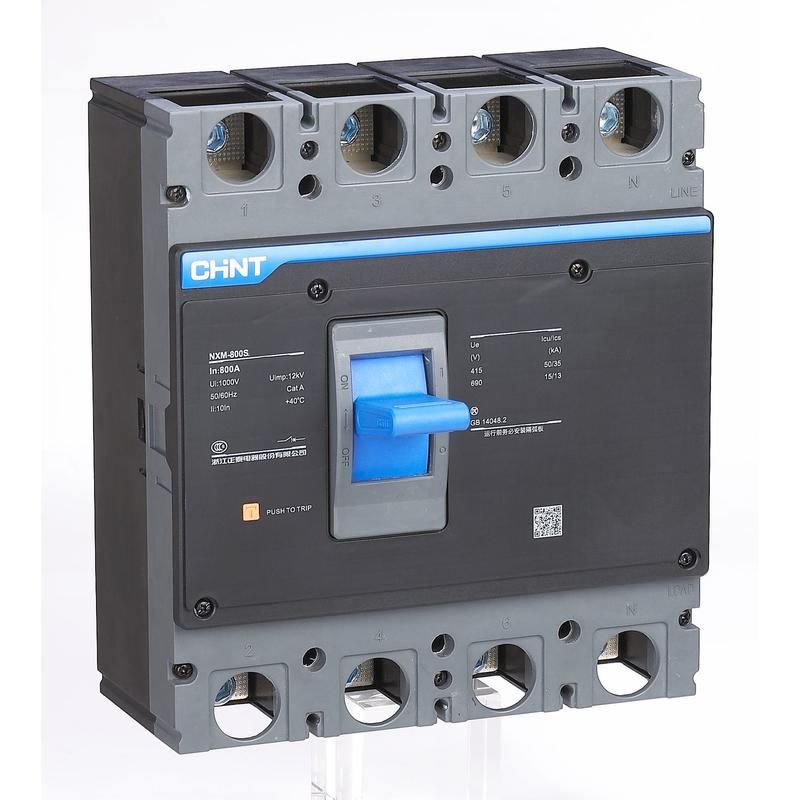

Выключатель автоматический NXMS-1000H/3Р 1000A 70кА с электронным расцепителем (R) | 845708 CHINT

Автоматический выключатель NXMS-1000H от CHINT - трёхполюсное устройство на 1000 А с электронным расцепителем, предназначенное для надёжной защиты силовых цепей в крупных распределительных щитах. Этот выключатель NXMS-1000H применяют там, где требуется высокая отключающая способность и точная настройка защиты.

Назначение и область применения

Выключатель NXMS-1000H используется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает электрооборудование от трёх основных аварийных ситуаций - перегрузки, длительного понижения напряжения и короткого замыкания. Подходит для установки в промышленных объектах, энергообъектах, на производствах с мощными двигателями и большими нагрузками.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети переменного тока.
• Отключающая способность Icu: 70 кА при 400 В - способность безопасно прервать ток короткого замыкания до 70 тысяч ампер.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Диапазон регулировки тока КЗ: 9000–14000 А - можно настроить порог срабатывания при коротком замыкании в этом интервале.
• Электронный расцепитель (R) - позволяет точно задавать времятоковые характеристики, отличается от тепловых аналогов гибкостью настройки и возможностью диагностики.
• Степень защиты IP30 - защита от доступа посторонних предметов более 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Моторный привод - возможность удалённого включения/выключения через внешний управляющий сигнал.
• Индикатор расцепления - визуальное определение причины отключения (по току, напряжению или другому параметру).

Совместимость и монтаж

Выключатель NXMS-1000H представляет собой компактное устройство в литом корпусе, что исключает необходимость сборки из отдельных элементов. Монтаж выполняется на DIN-рейку или жёстко крепится в шкафу. Для работы с моторным приводом требуются внешние управляющие цепи 24 В постоянного или переменного тока. Обязательно соблюдать посадочные размеры и зазоры согласно чертежам производителя - корпус имеет значительную массу и требует прочной механической фиксации. Электромонтаж следует выполнять с учётом рекомендованного момента затяжки контактов (указан в руководстве).

Безопасность и стандарты

Выключатель NXMS-1000H соответствует международным требованиям к оборудованию класса IEC 60947-2. Применение электронного расцепителя обеспечивает повышенную точность срабатывания и снижает риск ложных отключений. Наличие индикатора расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения, не вскрывая устройство.

Преимущества

• Высокая отключающая способность (70 кА) делает выключатель подходящим для сетей с большой короткозамкнутой мощностью.
• Электронный расцепитель даёт возможность настраивать три уровня защиты: долговременную перегрузку, мгновенное КЗ и нижнее напряжение - всё в одном устройстве.
• Моторный привод позволяет интегрировать выключатель в системы автоматизации и дистанционного управления.
• Литой корпус обеспечивает герметичность и долговечность даже в условиях вибраций и запылённости внутри щита.
• Индикация причины расцепления сокращает время ремонта и диагностики.

Ограничения применения

• Степень защиты IP30 не допускает использование вне закрытых щитов - нельзя устанавливать на улице или во влажных помещениях без дополнительной оболочки.
• Не подходит для бытовых или маломощных систем - слишком высокая номинальная мощность и стоимость.
• Требует профессиональной настройки расцепителей - неквалифицированная регулировка может привести к отказу защиты или ложному срабатыванию.
• Моторный привод работает только при наличии внешнего источника питания - без него функция удалённого управления недоступна.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью 1 МВт и выше.
• Защита питающей линии к конвейерной линии с несколькими асинхронными двигателями.
• Входной автомат в АВР-системе для критически важных объектов (больницы, серверные).
• Распределительный щит на подстанции с высокой вероятностью возникновения токов КЗ.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя NXMS-1000H расчетному току нагрузки и предельной мощности КЗ вашей сети - 70 кА должны быть достаточны для вашего объекта.
• Настройте электронный расцепитель по документации производителя: начните с заводских значений, затем адаптируйте под реальную нагрузку.
• Обеспечьте свободный доступ к кнопкам и индикатору - они нужны для ручного управления и диагностики.
• При использовании моторного привода подключите источник питания 24 В до включения основного напряжения - иначе система управления не будет готова к работе.
• Не забудьте про периодическую проверку состояния контактов и чистоты внутри корпуса - особенно в средах с пылью или химическими выбросами.
