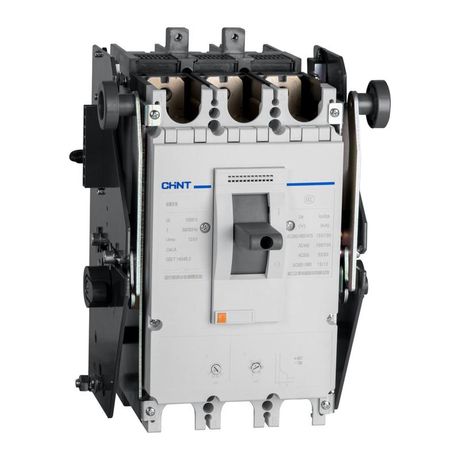

Выключатель автоматический NM8N-800Q EN 3P 800А 70кА с электр. расцепителем (R) | 273038 CHINT

Автоматический выключатель NM8N-800Q EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты мощных электрических цепей до 800 А. Подходит для промышленных распределительных щитов, где требуется точная и надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель NM8N-800Q EN используется для защиты электрических сетей переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Применяется в промышленных объектах: на станциях управления, в распределительных щитах крупных производств, на участках с высокими нагрузками - например, у больших насосов, компрессоров, конвейеров и приводов. Обеспечивает защиту от перегрузок, коротких замыканий и снижения напряжения. Также поддерживает функцию полного отключения цепи при необходимости обслуживания.

Технические характеристики

• Номинальный ток: 800 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ на входе
• Количество полюсов: 3
• Тип корпуса: литый, герметичный, без доступа к внутренним контактам
• Диапазон настройки защиты от перегрузки: 320–800 А - можно задать порог срабатывания в зависимости от нагрузки
• Диапазон настройки защиты от КЗ: 1600–9600 А - позволяет гибко настраивать чувствительность к импульсным токам
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Частота: 50/60 Гц
• Монтаж: вертикальный, горизонтальный, с возможностью подключения силовых проводов снизу

Совместимость и монтаж

Выключатель NM8N-800Q EN совместим со штангами DIN 35 мм и фиксируется стандартными зажимами. Для подключения используются болтовые клеммы - подходят медные жилы сечением до 240 мм2. Возможна установка с нижним вводом - удобно при организации коммутационной схемы в щитах с нижней подводкой. Электронный расцепитель требует внешнего питания - он работает от сети через встроенные трансформаторы тока, поэтому не нуждается в отдельном блоке питания. Монтаж допускается в любом положении, но рекомендуется избегать вибраций и прямого попадания тепла от соседних элементов.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в промышленных условиях. Наличие электронного расцепителя гарантирует более точную и быструю реакцию на аварийные режимы по сравнению с термомагнитными аналогами. Конструкция исключает случайный доступ к токоведущим частям благодаря литому корпусу.

Преимущества

• Электронный расцепитель даёт возможность точно настраивать пороги срабатывания по току и времени - повышает селективность защиты
• Широкий диапазон настройки защиты от перегрузки (до 800 А) и КЗ (до 9600 А) - подходит для сложных нагрузок
• Поддержка нижнего ввода - упрощает проектирование щитов и экономит место
• Литой корпус обеспечивает долговечность и исключает необходимость техобслуживания контактов
• Работает в широком температурном диапазоне - рассчитан на промышленные условия

Ограничения применения

• Не предназначен для эксплуатации во влажных средах - степень защиты IP40 не защищает от брызг и пыли
• Требует наличия рабочего напряжения для питания электронного расцепителя - при полном отключении питания устройства контроль не работает
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО
• Не рекомендован для частых операций включения/выключения - предназначен для защиты, а не для частого ручного управления

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 500 кВт
• Щитовая защита группы двигателей на конвейере
• Распределительный щит на заводе с большим количеством тяжёлых потребителей
• Установка в качестве основного автомата перед частотниками или пускателями

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - NM8N-800Q EN нельзя применять при токе выше 800 А
• Настройку расцепителя выполняйте после сборки всей системы - используйте тестовый ток, близкий к реальной нагрузке
• При использовании нижнего ввода убедитесь, что свободное пространство под щитом позволяет выполнить качественную прокладку кабелей
• Не закрывайте корпус крышками или материалами, препятствующими естественному теплоотводу - особенно при работе на пределе тока
• Для систем с частыми пусками двигателей убедитесь, что время срабатывания защиты от КЗ установлено так, чтобы не вызывать ложных отключений при пусковых токах
