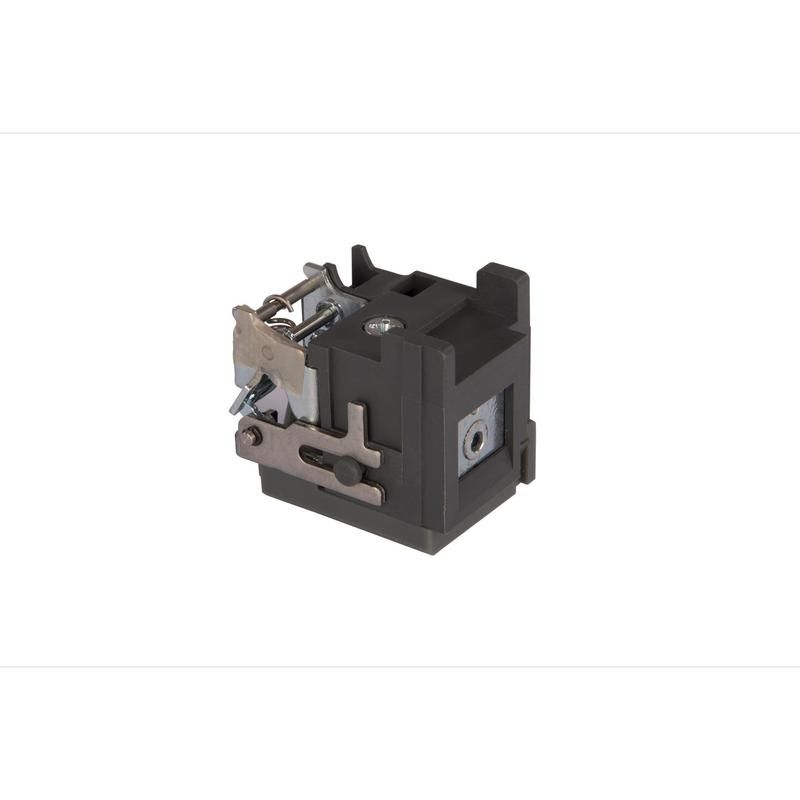

Расцепитель минимального напряжения UVT24-M8 AC220-240V для NM8N-800 (R) | 269628 CHINT

Расцепитель минимального напряжения UVT24-M8 AC 220-240В для NM8N-800 (R) от CHINT предназначен для автоматического отключения силового выключателя при снижении напряжения ниже заданного уровня. Этот расцепитель устанавливается на выключатели серии NM8N-A и обеспечивает защиту оборудования от повреждений из-за просадок напряжения.

Назначение и область применения

Расцепитель минимального напряжения UVT24-M8 AC 220-240В для NM8N-800 (R) срабатывает, когда напряжение в сети падает ниже безопасного порога - например, при аварийном отключении, перегрузках или сбоях в энергоснабжении. Он используется совместно с выключателями нагрузки, силовыми выключателями и выключателями защиты двигателей. Применяется в системах управления промышленным оборудованием: станках, насосах, компрессорах, конвейерах, где важно предотвращать самозапуск после перебоев электроэнергии.

Технические характеристики

• Тип питания: переменный ток (AC)
• Номинальное напряжение управления (Us): 220–240 В
• Подключение: винтовые зажимы
• Совместим с выключателями серии NM8N-800 (R)
• Не требует внешнего источника питания - работает от сети управления

Совместимость и монтаж

Расцепитель UVT24-M8 AC 220-240В для NM8N-800 (R) устанавливается непосредственно на корпус выключателя NM8N-800 (R) через механический фиксатор. Подключение осуществляется к контактам управления выключателя с помощью винтовых зажимов. Для правильной установки необходимо соблюдать полярность: L и N должны соответствовать обозначениям на клеммах. Монтаж допускается только при отключенном питании. Убедитесь, что посадочная поверхность выключателя соответствует габаритам расцепителя - он несовместим с другими сериями, кроме NM8N.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-2 и IEC 60947-5-1. Конструкция защищена от случайного контакта с токоведущими частями. Напряжение управления 220–240 В соответствует стандартному сетевому уровню в промышленных объектах, что исключает необходимость использования преобразователей.

Преимущества

• Надёжное отключение при просадке напряжения - предотвращает повреждение оборудования и опасные самозапуски
• Монолитная конструкция - не требует регулировок и обслуживания
• Простой монтаж на уже установленный выключатель NM8N-800 (R)
• Интеграция в существующую систему без доработки схемы управления

Ограничения применения

• Не работает при постоянном токе (DC) - только для переменного тока 220–240 В
• Не поддерживается с выключателями других серий (например, NM12, NXB)
• Не предназначена для работы при напряжении ниже 180 В - возможны ложные срабатывания или отказ
• Не заменяет функции термической или электромагнитной защиты - применяется только как дополнительный элемент контроля напряжения

Примеры использования

• На станке с ЧПУ: предотвращает запуск при восстановлении питания, чтобы избежать столкновения инструмента с заготовкой
• В системе конвейера: останавливает ленту при провалах напряжения и не даёт ей начать движение без подтверждения оператора
• В насосной станции: защищает двигатель от перегрева при повторном включении при недостаточном напряжении

Практические советы

• Проверьте напряжение на входе расцепителя перед первым запуском - отклонение более +-10% от 220–240 В может вызвать некорректную работу
• Затягивайте винты клемм до упора, но без усилия - перетяжка повредит медные жилы
• При использовании в условиях высокой вибрации рекомендуется дополнительно закрепить кабель хомутами
• UVT24-M8 AC 220-240В для NM8N-800 (R) - единственный подходящий расцепитель для этой модели; аналоги других брендов не гарантируют совместимость
