Расцепитель миним. напряжения NS2-UV220 (R) | 495907 CHINT

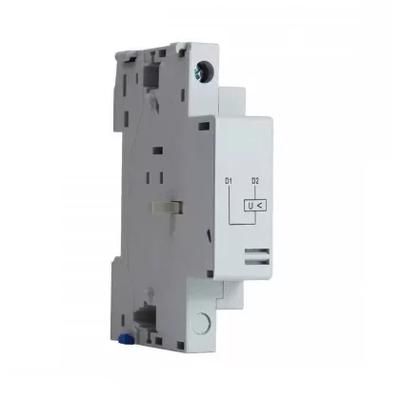

Расцепитель минимального напряжения NS2-UV220 от CHINT предназначен для автоматического отключения автоматических выключателей серии NS2 при снижении напряжения ниже безопасного уровня. Этот аксессуар обеспечивает надёжную защиту оборудования в сетях с переменным током, особенно там, где перебои с питанием могут вызвать аварии.

Назначение и область применения

Расцепитель минимального напряжения NS2-UV220 работает как устройство защиты от просадок напряжения. Когда напряжение в сети падает ниже порогового значения, он механически отключает автоматический выключатель, предотвращая повреждение нагрузки из-за некорректной работы при недостаточном напряжении. Применяется в системах с выключателями NS2, где важна стабильность питания - например, на промышленных линиях, насосных станциях, системах вентиляции и автоматизированных участках.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного тока (AC)
• Тип тока: Только переменный (AC)
• Подключение: Винтовые зажимы - надёжное и проверенное решение для стационарной установки
• Совместимость: Работает исключительно с автоматическими выключателями серии NS2

Совместимость и монтаж

Расцепитель NS2-UV220 устанавливается только на выключатели NS2 от CHINT. Он фиксируется на DIN-рейке совместно с выключателем и подключается параллельно к цепи управления через винтовые клеммы. Для правильной работы необходимо соблюдать полярность при подключении - L и N должны соответствовать обозначениям на корпусе. Монтаж возможен только при отключенном питании. Убедитесь, что посадочные размеры выключателя NS2 совпадают с габаритами расцепителя - адаптеры или переходники не предусмотрены.

Безопасность и стандарты

Устройство соответствует международным требованиям к компонентам коммутационной аппаратуры. Хотя явного указания стандарта в данных нет, NS2-UV220 разработан в рамках серийной линейки CHINT NS2, которая прошла испытания на соответствие IEC/EN 60947-2 и IEC/EN 60947-1. Напряжение питания 220–240 В AC соответствует стандартным сетям Европы и стран СНГ.

Преимущества

• Высокая надёжность за счёт механического принципа действия - нет сложной электроники, которая может выйти из строя
• Простой монтаж и замена - не требует программирования или настроек
• Интеграция с существующей арматурой NS2 - позволяет модернизировать системы без замены основного выключателя
• Стабильная работа при колебаниях напряжения в допустимых пределах

Ограничения применения

• Не работает с постоянным током (DC) - только переменный ток 220–240 В
• Совместим только с выключателями NS2; не подходит для других серий (например, NT, NC, S200 и т.п.)
• Не регулируемый порог срабатывания - фиксированная чувствительность, определяемая конструкцией
• Не предназначено для частого включения/выключения - рассчитано на защиту, а не на управление

Примеры использования

• Защита станков ЧПУ - предотвращает повреждение инструментов при провалах напряжения
• Автоматические линии сборки - остановка производства при падении напряжения до безопасного уровня
• Водоснабжающие насосы - исключает работу насоса на низком напряжении, что продлевает срок службы двигателя
• Системы вентиляции в промзонах - предотвращает перегрев двигателей при недостаточном питании

Практические советы

• Проверьте напряжение в сети перед установкой - если оно часто падает ниже 200 В, возможно, стоит дополнительно установить стабилизатор
• При замене старого расцепителя убедитесь, что новый - именно NS2-UV220, а не другой тип (например, UV110 или UV480)
• Закручивайте винты клемм с усилием, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить контакт
• Маркируйте провода на входе - так будет легче диагностировать причину отключения при аварии
• Не используйте этот расцепитель как самостоятельный выключатель - он лишь управляет уже установленным NS2
