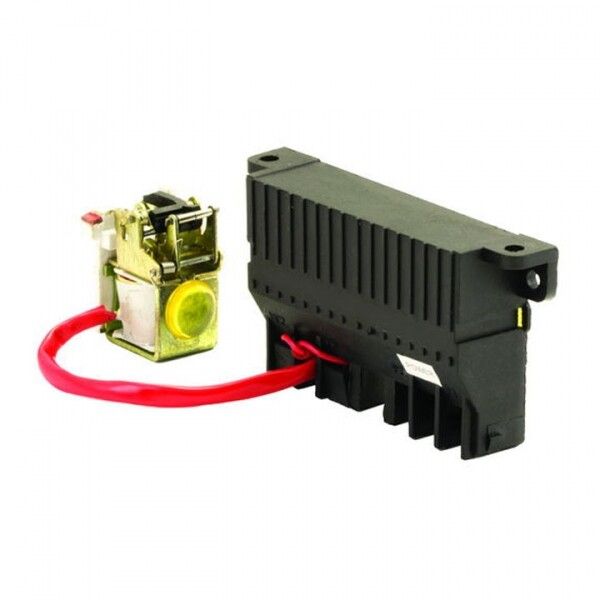

Расцепитель минимального напряжения к 230В AC ВА-99М 250 EKF Basic | mccb99m-a-046

Расцепитель минимального напряжения 230В AC к ВА-99М 250 от EKF предназначен для автоматического отключения автоматического выключателя ВА-99М при снижении напряжения ниже установленного порога. Этот элемент используется в системах, где важно избежать работы оборудования на недостаточном питании. Артикул mccb99m-a-046 соответствует серии PROxima.

Назначение и область применения

Расцепитель минимального напряжения 230В AC к ВА-99М 250 обеспечивает защиту электрооборудования от работы при пониженном напряжении. Когда входное напряжение падает ниже уровня, заданного конструкцией расцепителя, он активирует механизм отключения выключателя ВА-99М. Это предотвращает выход из строя двигателей, насосов, контроллеров и других чувствительных нагрузок, которые могут перегреваться или работать некорректно при слабом питании.

Подходит для установки в промышленных щитах, на участках с нестабильной сетью - например, на заводах, в цехах, на транспорте, в зонах с длинными кабельными линиями. Применяется совместно с автоматическими выключателями ВА-99М EKF Basic.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Тип расцепителя: минимального напряжения
• Способ монтажа: на монтажную плату внутри корпуса выключателя
• Тип подключения: винтовые и пружинные клеммы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, температурой от −40C до +40C
• Количество контактов: нет ни нормально замкнутых, ни переключающих - работает исключительно как исполнительное устройство
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Расцепитель минимального напряжения 230В AC к ВА-99М 250 совместим только с автоматическими выключателями серии ВА-99М EKF Basic. Он не подходит для моделей других серий или производителей.

Монтаж выполняется внутренне - через специальное гнездо в корпусе выключателя. Для установки необходимо:

1. Открутить винты крепления верхней крышки ВА-99М;
2. Вставить расцепитель в гнездо до характерного щелчка;
3. Подключить провода к винтовым или пружинным клеммам - соблюдать полярность не требуется, так как это устройство работает от переменного тока;
4. Аккуратно уложить провода в боковые пазы корпуса, зафиксировав колодки;
5. Закрыть крышку и затянуть винты.

Не допускается внешний монтаж или использование этого расцепителя вне корпуса ВА-99М.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует надежность коммутирования и безопасность при работе в условиях промышленной сети. Класс защиты IP20 позволяет использовать его только во внутренних шкафах, защищённых от попадания влаги и пыли. Эксплуатация в открытых или сырых местах запрещена.

Преимущества

• Простая интеграция в существующую аппаратуру ВА-99М без доработки схемы управления
• Надёжное механическое отключение даже при потере питания на управляющей цепи
• Фиксированная точка срабатывания - не требует настройки пользователем
• Совместимость со всей серией PROxima - легко заменить при необходимости

Ограничения применения

• Не применяется в цепях постоянного тока - только для 230 В AC
• Не имеет сигнализирующих контактов - нельзя подключить световой или звуковой сигнал о срабатывании
• Не рассчитан на работу при температурах ниже −40 C или выше +40 C
• Не подлежит ремонту - при отказе заменяется полностью
• Требуется обязательная установка внутри корпуса ВА-99М; самостоятельное применение невозможно

Примеры использования

• Защита станков ЧПУ от самопроизвольного старта после просадки напряжения
• Обеспечение безопасности конвейерных линий при перебоях в энерgosнабжении
• Автоматическое отключение насосных групп при падении напряжения в частных домах с глубокими скважинами
• Контроль режима работы HVAC-систем в административных зданиях

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто опускается ниже 180–190 В, этот расцепитель будет срабатывать слишком часто
• Убедитесь, что вы используете именно модель ВА-99М EKF Basic - другие типы автоматов не поддерживаются
• При сборке следите, чтобы провода не были пережаты между крышкой и корпусом - это вызывает нагрев и пробой изоляции
• Не путайте с независимым расцепителем - тот отключает при подаче импульса, а этот - при отсутствии напряжения
• Храните запасной экземпляр mccb99m-a-046 на случай аварийного отключения - замена занимает менее 10 минут
