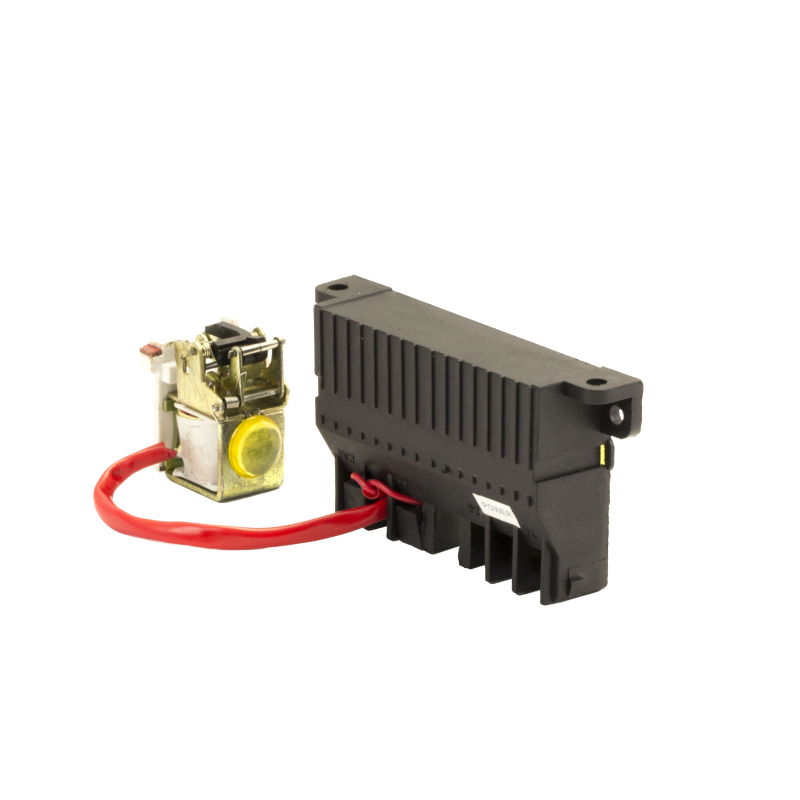

Расцепитель минимального напряжения 230В AC ВА-99М 250 | mccb99m-250-uvt-230ac EKF

Расцепитель минимального напряжения 230В AC ВА-99М 250 EKF обеспечивает безопасное отключение автоматических выключателей при падении напряжения ниже допустимых пределов. Устройство совместимо с сериями аппаратов EKF и применяется в системах, где важна защита оборудования от просадок сети.

Назначение и область применения

Расцепитель минимального напряжения ВА-99М 250 EKF отключает автоматический выключатель, когда напряжение на входе падает ниже 70% от номинала (например, ниже 161 В при 230 В). Также он блокирует повторное включение, если напряжение не достигло 85% от номинала - это предотвращает самопроизвольный запуск оборудования после перебоев.

Устройство используется там, где внезапная потеря напряжения или её восстановление могут повредить оборудование: насосы, компрессоры, станки, системы вентиляции, конвейеры. Может работать как независимый расцепитель - при подключении внешней кнопки аварийной остановки.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Тип тока: Переменный (AC)
• Номинальное напряжение питания (Us): 161–253 В
• Напряжение отключения: ≤70% от номинала (≤161 В при 230 В)
• Напряжение включения: ≥85% от номинала (≥195 В при 230 В)
• Совместимость: Поддерживается с автоматическими выключателями серии ВА-99М

Совместимость и монтаж

Расцепитель ВА-99М 250 EKF устанавливается на автоматические выключатели серии ВА-99М от EKF. Монтируется механически на штангу выключателя - не требует дополнительных кабельных соединений для основной функции. Для работы как независимого расцепителя необходимо подключить внешнюю кнопку с нормально замкнутым контактом последовательно в цепь управления расцепителем.

Подключение осуществляется через два вывода на корпусе устройства. Напряжение подаётся напрямую от сети 230 В AC. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Расцепитель соответствует требованиям международных стандартов IEC/EN 60947-2 для устройств защиты и управления. Произведён в соответствии с технологиями EKF, обеспечивающими надёжную работу в условиях промышленных сетей.

Преимущества

• Стабильная работа в широком диапазоне напряжений - от 161 до 253 В
• Не требуется внешний источник питания - работает от сети 230 В AC
• Интегрируется без модификаций в существующие установки с выключателями ВА-99М
• Защищает оборудование от повреждений из-за длительных просадок напряжения
• Функциональность как независимого расцепителя позволяет использовать его для экстренной остановки

Ограничения применения

• Не предназначен для постоянного использования в сетях с напряжением ниже 161 В - будет постоянно отключен
• Не работает с выключателями других серий (не совместим с ВА-99, ВА-99Б, ВА-99Г вне зависимости от модели)
• Не защищает от перенапряжения - только от понижения
• Не рекомендован для применений с частыми колебаниями напряжения в диапазоне 180–200 В - возможны ложные срабатывания или отказы включения

Примеры использования

• На промышленном конвейере - предотвращает запуск при низком напряжении, чтобы избежать перегрузки двигателей
• В системе водоснабжения - отключает насосы при просадках, защищая от сухого хода и перегрева
• Как часть системы АВР - блокирует включение резервного генератора, пока напряжение не стабилизируется
• В станциях управления - используется как кнопка аварийной остановки через внешний контакт

Практические советы

• Проверьте фактическое напряжение в сети перед установкой - если оно часто опускается ниже 195 В, выберите другое решение
• При использовании как независимого расцепителя используйте кнопку с нормально замкнутым контактом и проверьте целостность цепи
• Не подключайте расцепитель параллельно другим нагрузкам - это может исказить порог срабатывания
• При замене старого расцепителя убедитесь, что новый имеет ту же маркировку - ВА-99М 250 EKF - и точно совпадает по габаритам и типу крепления
• При тестировании используйте регулируемый источник питания - так проще проверить пороги отключения и включения
