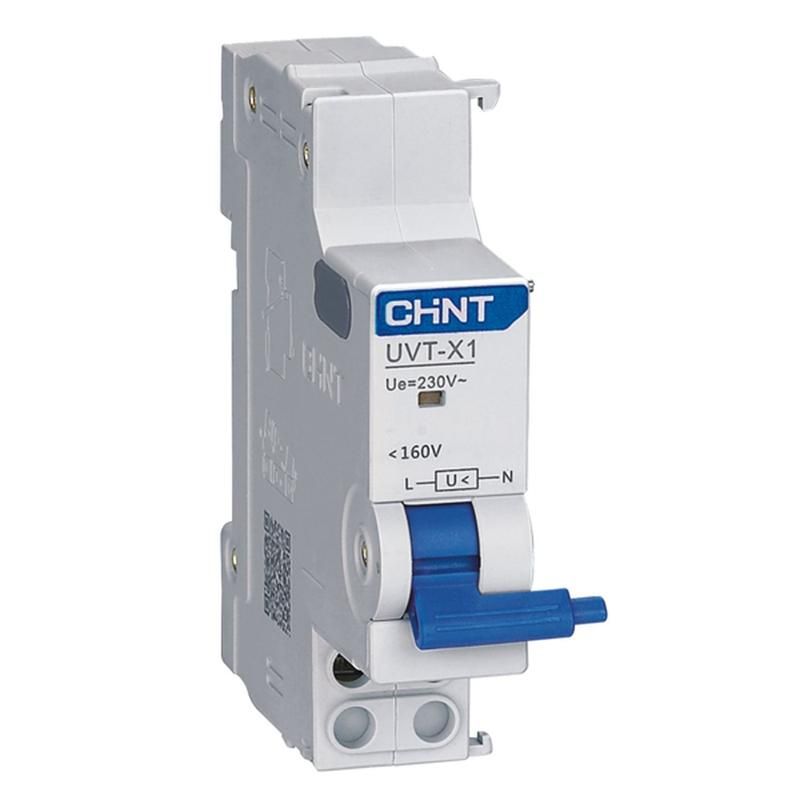

Расцепитель минимального напряжения UVT-X1 для NXB-63 (R) | 814987 CHINT

Расцепитель минимального напряжения UVT-X1 для NXB-63 — устройство для автоматического отключения выключателя при падении напряжения ниже допустимого уровня. Применяется совместно с автоматическими выключателями серии NXB-63 от бренда CHINT, артикул 814987.

Назначение и область применения

Расцепитель минимального напряжения UVT-X1 для NXB-63 обеспечивает безопасное отключение автомата при снижении напряжения в сети до опасного уровня — например, при перегрузках, авариях или отключении одной из фаз. Также позволяет удалённо отключить выключатель через управление цепью питания расцепителя. Подходит для систем, где важно предотвращать работу оборудования при недостаточном напряжении: промышленные станки, насосы, системы вентиляции, конвейеры.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 230 В
• Напряжение отключения: 0,35–0,7 × U_s (при падении ниже этого порога — отключение)
• Напряжение гарантированного невключения: ≤ 0,35 × U_s (выключатель нельзя включить, пока напряжение ниже этого значения)
• Напряжение неотключения: 0,85–1,10 × U_s (при нормальном напряжении — расцепитель не срабатывает)
• Электрическая износостойкость: 4000 циклов включения/отключения
• Механическая износостойкость: 4000 циклов
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Ширина: 18 мм
• Тип подключения: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм, симметричная посадка

Совместимость и монтаж

Расцепитель UVT-X1 для NXB-63 совместим только с автоматическими выключателями серии NXB-63. Устанавливается справа от выключателя и защёлкивается механически — без дополнительных креплений. Для работы требуется подключение к цепи управления 230 В AC. Нельзя использовать с другими сериями выключателей, даже если они имеют аналогичный форм-фактор. Подключение выполняется через винтовые клеммы — необходимо затянуть провода с усилием, соответствующим требованиям производителя, чтобы избежать нагрева контактов.

Безопасность и стандарты

Устройство соответствует уровню защиты IP20, что делает его пригодным для установки внутри щитов и шкафов, но не для открытых площадок или помещений с высокой запылённостью. Степень загрязнения 2 указывает на применение в условиях с умеренным количеством пыли и небольшой влажностью — типично для промышленных щитовых комнат. Электрическая и механическая долговечность 4000 циклов гарантирует надёжную работу в средних режимах нагрузки.

Преимущества

• Автоматически предотвращает запуск оборудования при низком напряжении — снижает риск повреждения двигателей и электроники
• Обеспечивает дистанционное отключение без необходимости физического воздействия на выключатель
• Фиксирует состояние: выключатель невозможно включить, если питание расцепителя отсутствует — повышает безопасность обслуживания
• Компактная форма (18 мм) позволяет установить несколько расцепителей в одном ряду без потери места

Ограничения применения

• Не работает при постоянном токе — только для сетей 230 В AC
• Не предназначена для внешней установки — степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде
• Поддерживается только с выключателями NXB-63 — несовместим с NXB-125, другие серии или продукты других брендов
• Не заменяет термические или магнитные расцепители — используется как дополнительная функция безопасности

Примеры использования

• На производстве: отключение станков при проседании напряжения в сети, чтобы избежать перегрева двигателя
• В логистических комплексах: остановка конвейеров при сбоях в энергоснабжении
• В системах водоснабжения: защита насосов от работы на низком напряжении, которое вызывает перегрузку
• В административных зданиях: дистанционное отключение группы освещения или оборудования при аварийной ситуации

Практические советы

• Проверьте перед монтажом, что ваш выключатель именно NXB-63 — расцепитель UVT-X1 не подойдёт к NXB-125, хотя производитель упоминает эту серию в описании
• Используйте провода с сечением, рекомендованным для винтовых клемм (обычно 0,5–2,5 мм²); слишком толстый провод не войдёт, слишком тонкий — плохо закрепится
• При тестировании подайте на расцепитель 230 В AC — если выключатель не отключается при снижении напряжения ниже 0,35×U_s, проверьте контакт и целостность цепи
• Не устанавливайте рядом с источниками тепла — перегрев может снизить срок службы электромагнита
• При ремонтах всегда отключайте питание расцепителя — даже если основной выключатель в положении “OFF”, напряжение на управляющей цепи может сохраняться
