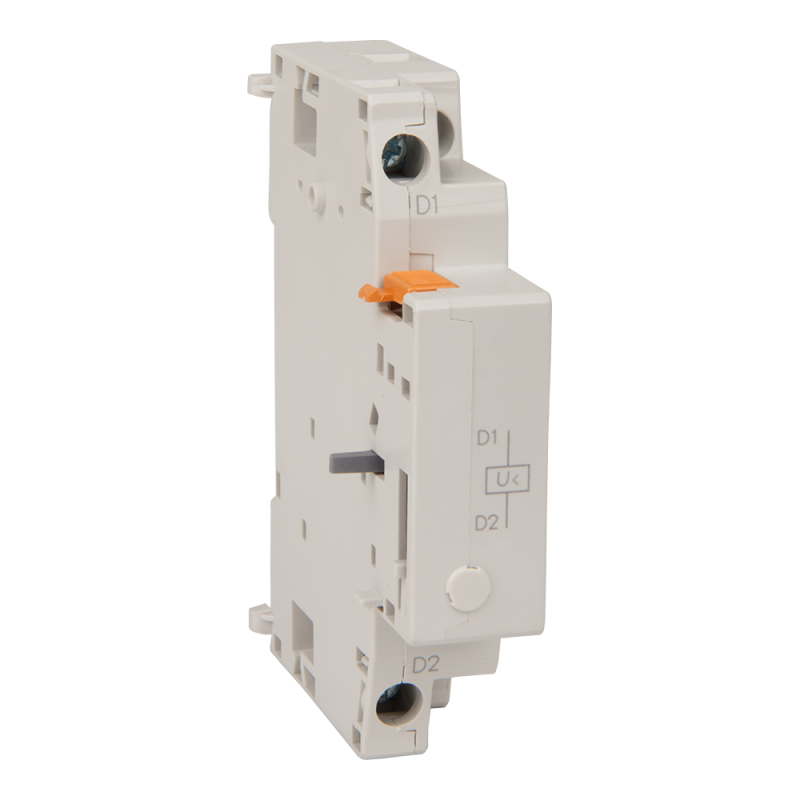

Расцепитель минимального напряжения OptiStart MP-U230-T2 |340193| КЭАЗ

Расцепитель минимального напряжения OptiStart MP-U230-T2 КЭАЗ обеспечивает автоматическое отключение автоматического выключателя при падении напряжения ниже установленного уровня. Применяется в системах управления энергооборудованием, где важна безопасность при колебаниях сети - например, на производствах, в ЖКХ или объектах с чувствительными нагрузками.

Назначение и область применения

Расцепитель минимального напряжения OptiStart MP-U230-T2 КЭАЗ - это независимое устройство, которое не позволяет автоматическому выключателю остаться в замкнутом состоянии при снижении напряжения в сети ниже допустимого порога. Это предотвращает запуск оборудования при недостаточном питании, что защищает двигатели, контроллеры и другие устройства от повреждений из-за перегрузки или некорректной работы.

Подходит для установки в коммутационные аппараты серии OptiStart, а также совместим с другими выключателями, имеющими соответствующую механическую и электрическую посадку. Часто используется на станках, насосных станциях, конвейерах, системах вентиляции и других объектах с высокой степенью ответственности.

Технические характеристики

• Тип расцепления: минимального напряжения
• Номинальное напряжение питания: 230 В переменного тока (AC)
• Тип подключения: винтовые зажимы - надёжное и проверенное решение для стационарной установки
• Рабочий температурный диапазон: от -20 C до +60 C - работает в условиях холодных ангаров и жарких помещений
• Индикация: визуальный сигнал о срабатывании - легко определить причину отключения без дополнительных приборов
• Функция температурной компенсации: внутренняя корректировка порога срабатывания при изменении окружающей температуры - исключает ложные срабатывания
• Количество переключающих контактов: 0 - устройство не управляет нагрузкой, только воздействует на механизм отключения выключателя

Совместимость и монтаж

Расцепитель OptiStart MP-U230-T2 КЭАЗ специально спроектирован для установки на автоматы серии OptiStart. Совместимость подтверждена производителем - физическая и электрическая согласованность гарантирует надёжную работу без доработок.

Устанавливается на переднюю панель выключателя через механический крепёж. Подключение осуществляется к контактам управления выключателя с помощью проводов, закрепляемых винтовыми зажимами. Напряжение питания 230 В AC подаётся на входные клеммы расцепителя - он остаётся активным при наличии напряжения и отключает выключатель при его падении ниже порога.

Не требует внешнего источника питания кроме того, который уже есть в цепи управления выключателя.

Преимущества

• Высокая отказоустойчивость благодаря встроенной температурной компенсации - точность срабатывания сохраняется даже при экстремальных температурах
• Чёткая видимая индикация срабатывания - оператор сразу видит, почему произошло отключение
• Готовая координация с контакторами OptiStart K - таблицы типов 1 и 2 позволяют легко проектировать системы защиты без дополнительных расчетов
• Поддерживается широкий диапазон номинальных токов до 100 А - подходит для большинства промышленных применений
• Отключающая способность до 100 кА - обеспечивает защиту даже при серьёзных аварийных режимах
• Обширный набор аксессуаров - можно адаптировать под специфические задачи монтажа и обслуживания

Ограничения применения

• Не предназначено для работы при постоянном токе - только переменное напряжение 230 В AC
• Не является самостоятельным выключателем - обязательно требуется установка на подходящий автоматический выключатель
• Не имеет собственных силовых контактов - не может отключать нагрузку напрямую, только управлять механизмом другого аппарата
• Не рекомендовано использование вне указанного диапазона температур (-20…+60 C): возможна потеря точности или выход из строя

Примеры использования

• На производстве: отключение станков при проседании напряжения во время пуска крупного оборудования
• В системах водоснабжения: предотвращение запуска насосов при аварийном падении напряжения в сети
• В логистических комплексах: защита конвейерных линий от самопроизвольного возобновления работы после перебоев
• В административных зданиях: обеспечение безопасности систем освещения и климат-контроля при скачках напряжения

Практические советы

• Перед установкой проверьте соответствие модели расцепителя OptiStart MP-U230-T2 КЭАЗ типу вашего автоматического выключателя - используйте каталог КЭАЗ или техническую документацию
• При подключении соблюдайте полярность - хотя устройство рассчитано на переменный ток, правильное подсоединение клемм снижает риск помех
• Не затягивайте винты слишком сильно - это может повредить пластиковую корпусную часть или контактные площадки
• Проверяйте индикатор срабатывания регулярно - если он постоянно показывает «сработало», значит, в сети происходят частые просадки напряжения - необходимо диагностировать источник проблемы
• Если система требует удалённого сигнализирования - используйте дополнительные аксессуары (например, вспомогательные контакты), которые совместимы с этим расцепителем
