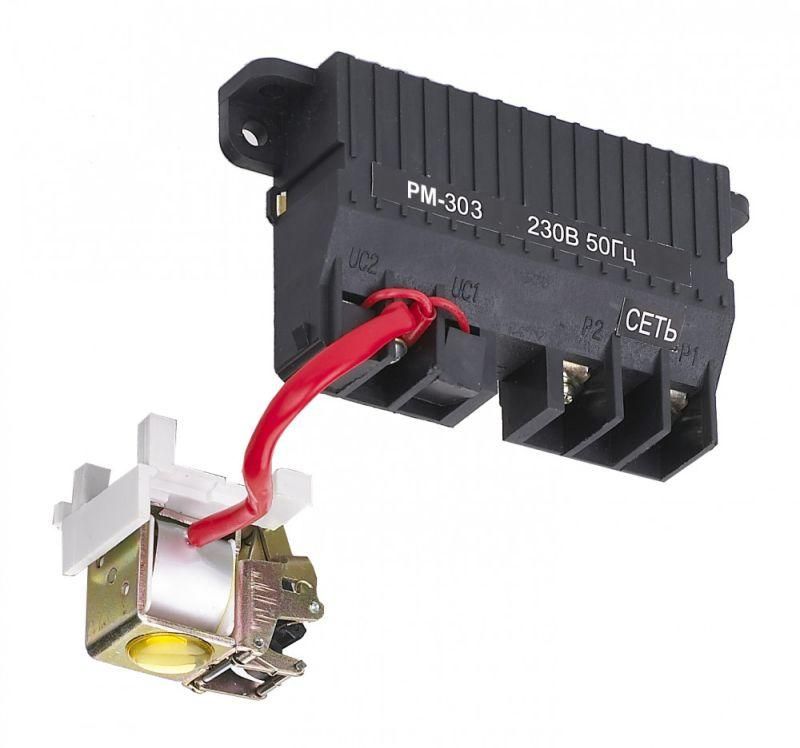

Расцепитель минимального напряжения левый AC 230В ВА-303 DEKraft 22919DEK APC

Расцепитель минимального напряжения левый AC 230В ВА-303 от компании DEKraft предназначен для автоматического отключения выключателя ВА-303 при падении напряжения ниже безопасного уровня. Устройство устанавливается слева на корпусе автомата и обеспечивает надёжную защиту оборудования от работы при недостаточном питании.

Назначение и область применения

Расцепитель минимального напряжения левый AC 230В ВА-303 используется для защиты электрических цепей от аварийной работы при снижении напряжения. Он отключает автоматический выключатель ВА-303, когда напряжение на его клеммах падает ниже 70% от номинала - то есть ниже ~160 В при 230 В. Это предотвращает повреждение двигателей, контроллеров и других устройств, которые могут перегреваться или работать некорректно при низком напряжении.

Подходит для установки в промышленных щитах: на станках, насосах, конвейерах, системах вентиляции и другом оборудовании, где важно избежать «зависания» нагрузки при просадке сети.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 230 В
• Тип расцепителя: минимального напряжения
• Напряжение срабатывания: около 70% от номинала (~160 В при 230 В)
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Тип крепления: винтовое, на боковой слот выключателя ВА-303
• Совместимость: только с автоматическими выключателями серии ВА-303

Совместимость и монтаж

Расцепитель минимального напряжения левый AC 230В ВА-303 совместим исключительно с автоматическими выключателями серии ВА-303 от DEKraft. Установка возможна только в левый слот корпуса автомата - правый слот не поддерживается. Монтаж выполняется путём защёлкивания устройства в паз и фиксации винтами. Подключение проводов осуществляется к клеммам расцепителя: L и N - для питания 230 В AC; контакты НЗ/НО используются для передачи сигнала в цепь управления или контроля.

Не устанавливайте расцепитель на другие модели автоматов - он не будет физически и функционально совместим.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для низковольтных сетей. Серия PM-303 прошла испытания на механическую прочность и электрическую надёжность в соответствии с международными стандартами IEC 60947-2. Контакты рассчитаны на работу в условиях промышленной среды с допустимой температурой от -5C до +40C.

Преимущества

• Функционирует даже при частичном падении напряжения - не ждёт полного отключения сети
• Имеет два типа контактов (НЗ и НО) - позволяет использовать сигнал для управления внешними устройствами (например, сигнализацией или АВР)
• Простая установка на уже смонтированный выключатель ВА-303
• Надёжная фиксация винтами - не выпадает при вибрациях

Ограничения применения

• Не работает при постоянном токе (DC) - только для переменного тока 230 В AC
• Не подходит для выключателей других серий - только ВА-303
• Не предназначена для защиты от перенапряжений - только от понижения
• Не рекомендуется к использованию в местах с температурой выше +40C или влажностью более 85%
• Не имеет встроенной индикации состояния - необходимо проверять состояние через внешние приборы

Примеры использования

• На станке с ЧПУ: при просадке напряжения в цехе расцепитель отключает двигатель, чтобы избежать брака детали и выхода из строя системы управления
• В системе водоснабжения: отключение насоса при падении напряжения предотвращает «сухой ход» и перегрев двигателя
• В промышленном освещении: связь с контактами НО позволяет запустить резервный источник света при отключении основного питания

Практические советы

• Проверьте напряжение на входе расцепителя перед монтажом - оно должно быть стабильно 220–240 В AC
• При подключении используйте провода сечением не менее 1,5 мм2 - особенно для длинных линий
• Не забудьте закрепить все винты после установки - слабый контакт может вызвать ложное срабатывание
• Если нужна индикация сработки - подключите к контакту НЗ звуковой или световой сигнализатор
• При замене расцепителя минимального напряжения левый AC 230В ВА-303 всегда отключайте питание всей цепи - даже если автомат выключен
