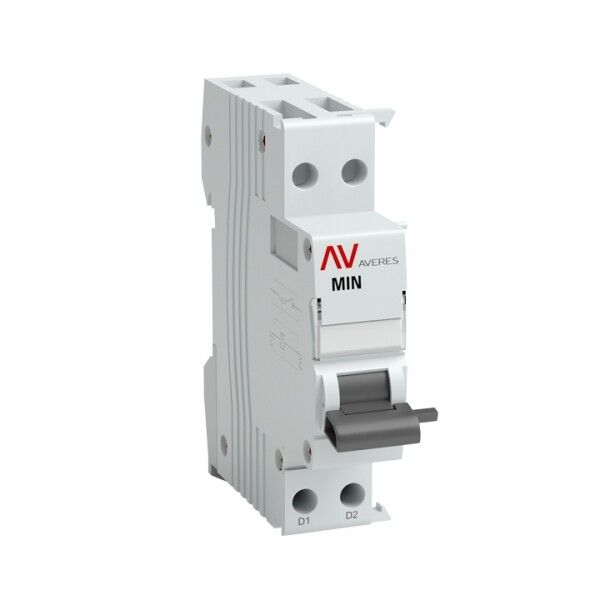

Расцепитель минимального напряжения AV-MIN AVERES 230В EKF av-min-averes

Расцепитель минимального напряжения AV-MIN AVERES - это компактное устройство для автоматического отключения автоматических выключателей серии AVERES при снижении напряжения ниже заданного уровня. Устройство устанавливается на DIN-рейку слева от выключателей AV-6, AV-10, DV, DVA-6, DVA-10 и работает в сетях переменного тока 230 В.

Назначение и область применения

Расцепитель минимального напряжения AV-MIN AVERES предназначен для защиты оборудования от работы при недостаточном напряжении сети. Когда напряжение падает ниже безопасного порога, устройство отключает связанный автоматический выключатель, предотвращая повреждение двигателей, контроллеров и других чувствительных нагрузок из-за запуска при низком напряжении. Применяется в системах с высокой требовательностью к стабильности питания: промышленные станки, насосные установки, системы вентиляции, конвейеры, где внезапное падение напряжения может вызвать аварию или выход из строя механизма.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Тип расцепителя: минимального напряжения
• Способ монтажа: на DIN-рейку, занимает один модуль
• Подключение: через круглые провода (без клеммной колодки)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, повышенная влажность
• Совместимость: исключительно с выключателями серии AVERES (AV-6, AV-10, DV, DVA-6, DVA-10)
• Количество контактов: нет ни нормально замкнутых, ни переключающих - только управление расцепителем
• Нормативы соответствия: IEC 61008, ГОСТ Р 51326.1
• Гарантийный срок: 10 лет (120 месяцев)

Совместимость и монтаж

Расцепитель AV-MIN AVERES совместим только с автоматическими выключателями серии AVERES: AV-6, AV-10, DV, DVA-6, DVA-10. Монтируется строго слева от них на одной DIN-рейке. Подключение осуществляется двумя проводами: фаза и ноль - они подводятся к клеммам расцепителя. Каждый провод имеет круглое сечение; рекомендуется использовать жилы сечением 0,5–2,5 мм2. Для надёжного соединения необходимо плотно затянуть зажимы. После установки проверьте, что расцепитель не препятствует механическому перемещению рычага выключателя. Не устанавливайте рядом с источниками тепла выше 40 C - это влияет на точность срабатывания.

Безопасность и стандарты

Расцепитель AV-MIN AVERES сертифицирован по международному стандарту IEC 61008 и российскому ГОСТ Р 51326.1, которые гарантируют соответствие требованиям безопасности для устройств защиты от тока утечки. Степень защиты IP20 позволяет применять устройство только внутри закрытых щитов, не подвергающихся воздействию пыли, брызг или влаги. Климатическое исполнение УХЛ3 даёт возможность эксплуатации в неотапливаемых помещениях при низких температурах, однако не предназначено для открытого монтажа вне помещений.

Преимущества

• Высокая надёжность срабатывания при проседании напряжения даже на 10–15 % ниже номинала
• Не требует внешнего источника питания - питание берётся прямо из сети, к которой подключен выключатель
• Интегрирован в экосистему AVERES: легко сочетается с другими дополнительными устройствами (AV-SNT, AV-OF, AV-SD)
• Длительная гарантия - 10 лет, что свидетельствует о долговечности конструкции
• Экономичный способ реализовать защиту от низкого напряжения без замены всего автомата

Ограничения применения

• Не работает при постоянном токе (DC) - только для AC 230 В
• Не поддерживает сигналы от удалённых систем управления - только реакция на изменение напряжения в своей цепи
• Не имеет встроенных контактов для передачи состояния - нельзя использовать для сигнализации
• Нельзя устанавливать в условиях повышенной запылённости, сырости или на улице - IP20 не обеспечивает защиту от окружающей среды
• Несовместим с выключателями других производителей, кроме AVERES

Примеры использования

• На промышленном участке: расцепитель установлен слева от AV-10, который защищает двигатель насоса. При скачке напряжения во время пиковой нагрузки - автомат отключается, чтобы двигатель не перегревался.
• В системе вентиляции: AV-MIN AVERES отключает выключатель при падении напряжения в ночное время, когда сеть перегружена - предотвращает частые отказы вентиляторов.
• В распределительном шкафу торгового центра: используется вместе с AV-SNT для комплексной защиты - расцепитель минимума реагирует на длительную низкую мощность, а независимый расцепитель - на команду с пульта.

Практические советы

• Выбирая Расцепитель минимального напряжения AV-MIN AVERES, обязательно проверьте тип вашего автомата - он должен быть именно из серии AVERES (AV-6/10, DV/DVA-6/10).
• При монтаже используйте качественные медные провода с хорошей гибкостью - жесткий провод плохо фиксируется в круглом зажиме.
• Не забудьте после установки протестировать работу: временно снизьте напряжение на входе (например, через регулятор) - устройство должно отключить выключатель при достижении порога (~190–200 В).
• Если вам нужна сигнализация срабатывания - параллельно установите AV-SD, который сообщит о том, что произошло отключение.
• При обслуживании щита всегда отключайте питание перед работой с расцепителем - хотя он не содержит активных элементов, он находится под напряжением постоянно.
