Расцепитель минимального напряжения 230В AC ВА-99М 100 | mccb99m-100-uvt-230ac EKF

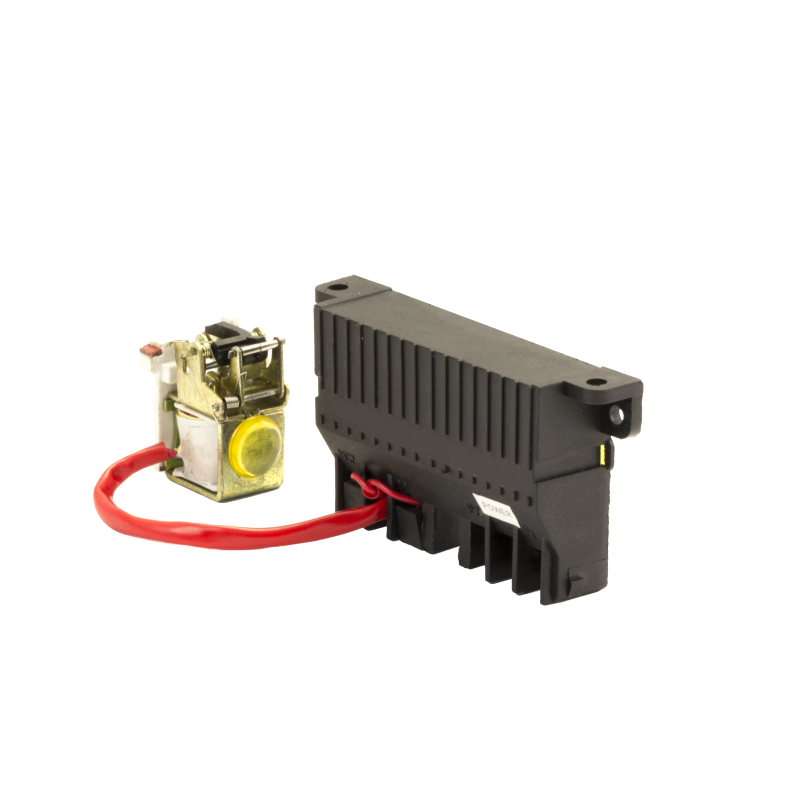

Расцепитель минимального напряжения 230В AC ВА-99М 100 EKF обеспечивает безопасное отключение автоматических выключателей при падении напряжения ниже допустимых пределов. Устройство совместимо с сериями выключателей EKF и применяется в системах, где важна защита оборудования от работы при нестабильной сети.

Назначение и область применения

Расцепитель минимального напряжения 230В AC ВА-99М 100 EKF отключает автоматический выключатель, когда напряжение на входе падает ниже 70% от номинала (например, ниже 161 В при 230 В). Он также блокирует повторное включение, если напряжение не достигло 85% номинала - это предотвращает запуск оборудования при аварийно низком уровне энергии.

Устройство используется там, где перебои напряжения могут повредить чувствительную технику: насосы, компрессоры, системы автоматизации, промышленные станки, конвейеры. Также может работать как независимый расцепитель - при подключении внешней кнопки с нормально замкнутым контактом.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 161–253 В (работает в широком диапазоне, соответствует классическому 230 В +-10%)
• Нижний порог отключения: 70% от номинала (~161 В при 230 В)
• Порог восстановления включения: 85% от номинала (~195 В при 230 В)
• Совместимость: Поддерживается с автоматическими выключателями серии ВА-99M от EKF

Совместимость и монтаж

Расцепитель минимального напряжения 230В AC ВА-99М 100 EKF устанавливается на DIN-рейку рядом с автоматическим выключателем ВА-99М. Крепится механически и подключается параллельно катушке отключения выключателя через два контактных вывода. Для правильной работы необходимо соблюдать полярность подключения - фаза и ноль должны быть подведены согласно маркировке на корпусе устройства.

Не требует внешнего источника питания - питание берётся из самой защищаемой цепи. Максимальная нагрузка на выходе - только коммутация сигнала отключения; мощность потребления невелика, не влияет на работу основного автомата.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами безопасности для электромонтажа в помещениях с уровнем защиты IP20. Напряжение питания не превышает 253 В - использование выше этого значения запрещено.

Преимущества

• Автоматическое отключение при проседании напряжения - защищает оборудование от перегрева и отказов
• Запрет на принудительное включение при низком напряжении - исключает риск запуска под нагрузкой
• Поддержка функции независимого расцепления - позволяет реализовать удалённое отключение через кнопку
• Высокая надёжность механического взаимодействия с выключателями ВА-99М
• Стандартный форм-фактор - легко интегрируется в существующую сборку на DIN-рейке

Ограничения применения

• Не работает при постоянном токе (DC) - предназначен только для переменного тока (AC)
• Не предназначена для защиты от перенапряжений - только от заниженного напряжения
• Требуется точное соответствие типу выключателя: совместим только с моделями ВА-99М, другие автоматы не поддерживаются
• Не рекомендовано применение в условиях частых колебаний напряжения в районе порогов срабатывания - возможны ложные срабатывания
• Не имеет встроенной индикации состояния - нельзя определить, сработал ли расцепитель, без проверки положения автомата

Примеры использования

• Защита насосной станции: отключает помпу при провалах напряжения, чтобы избежать перегрузки двигателя
• Линия конвейера: предотвращает запуск после аварийного отключения, пока напряжение не вернётся в норму
• Цифровые системы управления: исключает сбои контроллеров при “проседании” сети
• Объекты с резервными источниками: управляет переходом на генератор, не позволяя включить основную нагрузку до восстановления сетевого напряжения

Практические советы

• Проверьте реальное напряжение в вашей сети перед установкой - если оно часто близко к 160–170 В, рассмотрите более высокий порог срабатывания
• При использовании в режиме независимого расцепителя используйте кнопку с нормально замкнутым контактом, соединив её последовательно с катушкой расцепителя
• Не подключайте устройство к цепям с большими импульсными помехами - они могут вызвать ложные срабатывания
• После срабатывания расцепителя всегда проверяйте причину падения напряжения - он не исправляет проблему, а лишь защищает оборудование
• При замене автомата ВА-99М обязательно выбирайте модель с тем же номером - изменения в механизме могут нарушить совместимость с расцепителем 230В AC ВА-99М 100 EKF
