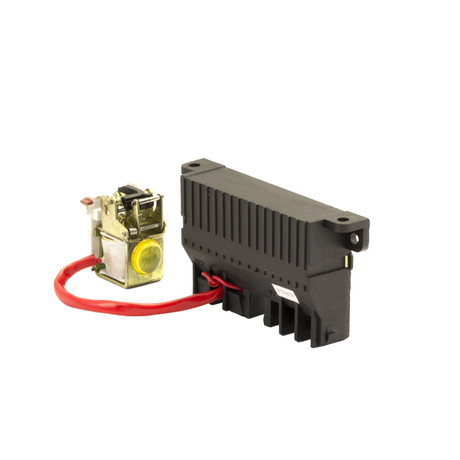

Расцепитель минимального напряжения 230В AC ВА-99М 63 | mccb99m-63-uvt-230ac EKF

Расцепитель минимального напряжения 230В AC ВА-99М 63 EKF обеспечивает автоматическое отключение автомата при падении напряжения ниже допустимого уровня. Этот элемент применяется в системах защиты оборудования от перебоев в сети и используется совместно с автоматическими выключателями серии ВА-99М.

Назначение и область применения

Расцепитель минимального напряжения 230В AC ВА-99М 63 EKF отключает автоматический выключатель, когда напряжение в цепи падает ниже 70% от номинала (т.е. ниже 161 В). Он также предотвращает повторное включение автомата, если напряжение не достигло 85% от номинала (не выше 195 В). Это защищает оборудование от повреждений при недостаточном питании - например, при просадках напряжения, аварийных отключениях или сбоях в работе трансформаторов.

Устройство можно использовать и как независимый расцепитель: достаточно подключить кнопку с нормально замкнутым контактом в цепь управления - при её нажатии произойдёт отключение автомата даже при нормальном напряжении.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Тип тока: Переменный (AC)
• Номинальное напряжение питания (Us): 161–253 В
• Напряжение отпускания: не более 70% от Us (макс. 177 В при 253 В)
• Напряжение удержания: не менее 85% от Us (мин. 215 В при 253 В)
• Совместим с автоматическими выключателями серии ВА-99М
• Электромагнитное действие: срабатывает при потере напряжения, возвращается в исходное состояние после восстановления питания

Совместимость и монтаж

Расцепитель минимального напряжения 230В AC ВА-99М 63 EKF предназначен для установки на автоматы ВА-99М 63 А. Монтируется на DIN-рейку вместе с выключателем. Подключение управляющей цепи осуществляется через два клеммника на корпусе расцепителя - L и N. Напряжение подаётся параллельно катушке расцепителя, она остаётся под напряжением во время работы автомата. Отключение происходит при пропадании напряжения - механический механизм разъединяет контакты автомата.

Не требует внешнего питания - работает от сети, к которой подключен автомат. Убедитесь, что провода управления имеют достаточное сечение (min 0,75 мм2) и надёжно закреплены в клеммах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Не содержит опасных компонентов, не требует специальных мер безопасности при монтаже, кроме соблюдения общих правил работы под напряжением.

Преимущества

• Обеспечивает точную защиту от длительных просадок напряжения, которые могут повредить двигатели, контроллеры и другую чувствительную нагрузку
• Позволяет избежать самопроизвольного запуска оборудования после восстановления питания - важная функция для безопасной эксплуатации
• Поддерживает работу в широком диапазоне напряжений (до 253 В), что делает его подходящим для сетей с колебаниями
• Может работать как независимый расцепитель - гибкая настройка системы управления

Ограничения применения

• Не предназначена для постоянного использования в цепях постоянного тока - только переменный ток (AC)
• Не срабатывает при кратковременных импульсах напряжения ниже порога - требуется минимум 0,5 секунды падения для гарантированного отключения
• Не заменяет термические или электромагнитные расцепители - работает только по уровню напряжения
• Не рекомендуется применять в сетях с частыми и быстрыми скачками напряжения - возможны ложные срабатывания

Примеры использования

• Защита насосов и компрессоров на промышленных объектах - предотвращает перегрев при низком напряжении
• Автоматизация конвейеров и станков - исключает запуск оборудования при нестабильном питании
• Системы освещения и контрольно-измерительных приборов - сохраняет целостность электроники
• Запуск/остановка по команде с пульта - при использовании в режиме независимого расцепителя

Практические советы

• Проверьте фактическое напряжение в вашей сети перед установкой - если оно часто опускается ниже 195 В, устройство будет постоянно блокировать включение
• При использовании в режиме независимого расцепителя используйте кнопку с нормально замкнутым контактом - разрыв цепи вызовет отключение
• Не подключайте расцепитель к цепям с высоким уровнем помех - это может вызвать ложные срабатывания
• При замене автомата ВА-99М 63 - обязательно проверяйте совместимость нового аппарата с этим расцепителем
• При первом включении после монтажа убедитесь, что напряжение в сети превышает 215 В - иначе расцепитель не позволит включить автомат
