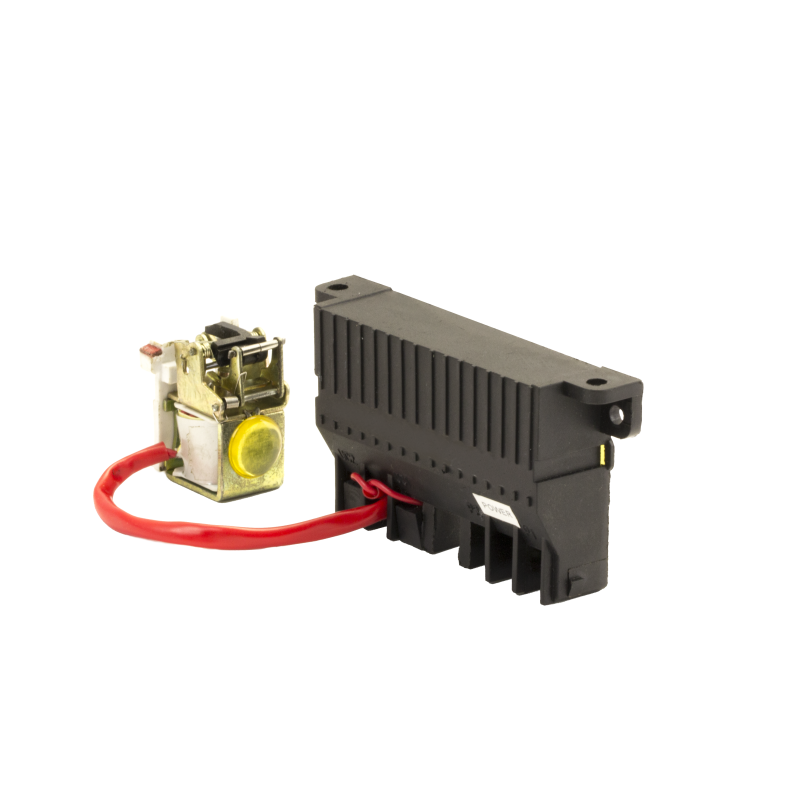

Расцепитель минимального напряжения 230В AC ВА-99М 400 | mccb99m-400-uvt-230ac EKF

Расцепитель минимального напряжения 230В AC ВА-99М 400 EKF обеспечивает безопасное отключение автоматических выключателей при падении напряжения ниже допустимых пределов. Устройство совместимо с сериями выключателей EKF и применяется в системах, где важна защита оборудования от работы при пониженном напряжении.

Назначение и область применения

Расцепитель минимального напряжения 230В AC ВА-99М 400 EKF отключает автоматический выключатель, когда напряжение на входе падает ниже 70% от номинала (т.е. ниже 161 В). Он также блокирует повторное включение выключателя, если напряжение не достигло 85% от номинала (не выше 195 В). Это предотвращает повреждение оборудования из-за запуска при слабом питании - например, при перегрузках сети или аварийных режимах.

Устройство можно использовать и как независимый расцепитель: достаточно подключить кнопку с нормально замкнутым контактом в цепь управления - при её нажатии произойдёт отключение автомата. Подходит для установки в щитах промышленных станков, насосных станций, конвейеров и других объектов с чувствительной нагрузкой.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 161–253 В
• Напряжение отключения: ≤70% от номинала (≤161 В)
• Напряжение блокировки включения: <85% от номинала (<195 В)
• Совместимость: Только с автоматическими выключателями серии ВА-99М
• Напряжение питания: 230 В AC - оптимальная рабочая точка

Совместимость и монтаж

Расцепитель минимального напряжения 230В AC ВА-99М 400 EKF устанавливается исключительно на автоматы серии ВА-99М от EKF. Монтировать его на другие модели нельзя - физическая и электрическая совместимость гарантирована только внутри одной серии.

Подключение выполняется через клеммы на корпусе расцепителя. К проводам питания подключаются L и N - соблюдайте полярность. Для функции независимого расцепления последовательно в цепь встраивается кнопка с размыкающим контактом. Никаких внешних блоков питания не требуется - устройство работает напрямую от сети 230 В.

Безопасность и стандарты

Расцепитель соответствует требованиям к устройствам защиты в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает надёжную работу в условиях промышленной среды, но не предназначен для взрывоопасных зон или высокой степени влагозащиты - IP-класс не указан, поэтому не используйте его вне закрытых щитов.

Преимущества

• Не требует внешнего источника питания - работает от сети 230 В
• Интегрируется в существующие системы ВА-99М без доработок
• Обеспечивает двойную защиту: отключение при падении напряжения + блокировка включения
• Позволяет реализовать дистанционное отключение через кнопку
• Высокая механическая надёжность за счёт проверенной конструкции EKF

Ограничения применения

• Не работает при постоянном токе (DC) - только переменный ток 230 В AC
• Не совместим с другими сериями автоматов, кроме ВА-99М
• Не имеет защиты от пыли и воды - устанавливать только во внутренние шкафы
• Не предназначена для частого ручного отключения - рассчитан на аварийные ситуации, а не на операционное управление
• При напряжении ниже 161 В может не сработать - не используется в сетях с частыми просадками ниже этого порога

Примеры использования

• Защита ЧПУ-станков от перебоев в сети - предотвращает выход из строя контроллеров при просадке напряжения
• Автоматические насосные станции - не дают помпе запускаться при низком напряжении, что снижает риск перегрева двигателя
• Линии конвейеров в пищевой промышленности - обеспечивают остановку при сбоях питания, чтобы избежать брака продукции
• Системы освещения в административных зданиях - используются в связке с кнопками экстренного отключения

Практические советы

• Проверьте фактическое напряжение в вашей сети перед установкой - если оно часто колеблется между 180–200 В, расцепитель будет постоянно блокировать включение
• При использовании в роли независимого расцепителя выбирайте кнопку с нормально замкнутым контактом и надёжными контактами - плохой контакт может вызвать ложное срабатывание
• Не путайте этот расцепитель с максимальным - он реагирует на *понижение*, а не на *повышение* напряжения
• Замените расцепитель минимального напряжения 230В AC ВА-99М 400 EKF только аналогичной моделью - отличия в габаритах или схеме подключения могут нарушить работу всей группы автоматов
