Расцепитель минимального напряжения V9 для NB1, AC230V( электронный) (R) | 184974 CHINT

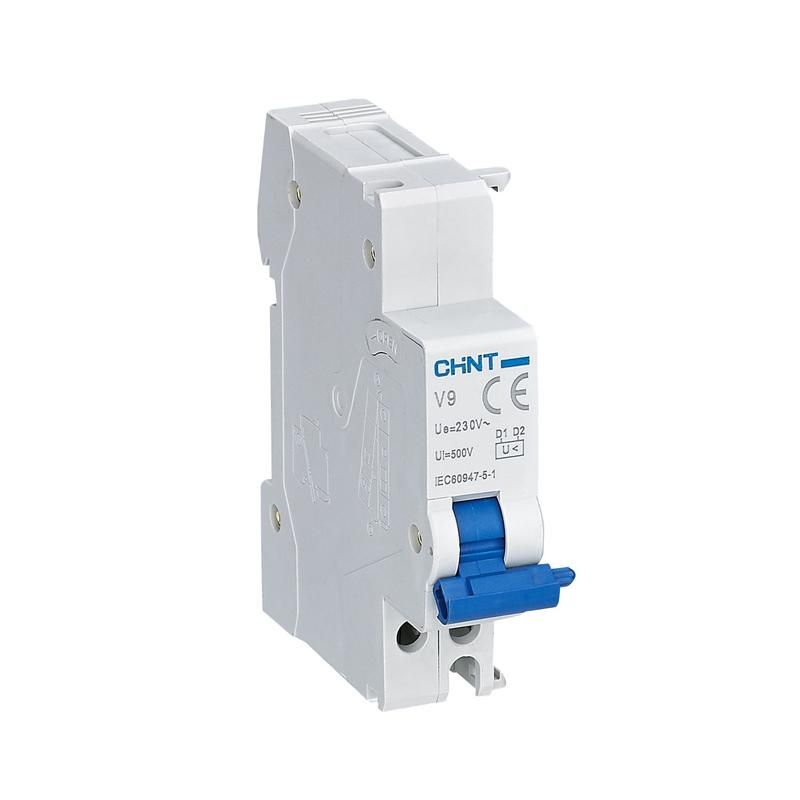

Расцепитель минимального напряжения V9 для NB1, AC 230В, электронный, тип R — устройство для автоматического отключения автоматических выключателей при падении напряжения ниже безопасного порога или при потере питания. Применяется в системах, где важна надёжная защита оборудования от недопустимых режимов работы. Бренд CHINT, артикул 184974.

Назначение и область применения

Расцепитель минимального напряжения V9 для NB1, AC 230В, электронный, тип R обеспечивает аварийное отключение автомата при снижении напряжения сети до опасного уровня. Также позволяет удалённо отключить выключатель через управление питанием расцепителя — например, при срабатывании системы безопасности или экстренной остановке.

Устройство применяется там, где важно предотвращать работу оборудования при недостаточном напряжении: на производственных линиях, насосных станциях, системах вентиляции, в зонах с нестабильной сетью. Подходит для установки в щитах с выключателями серии NB1 и совместимыми моделями.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Напряжение отключения: 0,7–0,35 U_s — при падении ниже этого значения расцепитель активируется и отключает автомат
• Напряжение гарантированного невключения: 0,35 U_s — при таком уровне напряжения автомат не сможет включиться даже вручную
• Напряжение неотключения: 0,85–1,10 U_s — в этом диапазоне расцепитель остаётся в рабочем состоянии и не вызывает отключения
• Механическая износостойкость: 4000 циклов включения/отключения
• Электрическая износостойкость: 4000 циклов включения/отключения
• Степень защиты: IP20 — защищён от доступа пальцев и крупных предметов, но не от пыли и влаги
• Ширина: 18 мм — занимает один модуль на DIN-рейке
• Тип подключения: винтовые клеммы — требует ручного затягивания проводов
• Монтаж: на стандартную DIN-рейку 35 мм
• Степень загрязнения: 2 — предназначено для установки в помещениях с умеренным уровнем запылённости

Совместимость и монтаж

Расцепитель V9 для NB1, AC 230В, электронный, тип R устанавливается слева от автоматического выключателя и механически защёлкивается на него. Совместим с выключателями следующих серий: NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.

Подключение осуществляется к клеммам расцепителя: фаза и ноль от сети 230 В. Напряжение подаётся параллельно основному питанию автомата — при исчезновении питания расцепитель сразу отключает механизм замыкания контактов.

Не допускается установка на выключатели других серий, кроме указанных — возможна некорректная работа или повреждение механизма.

Безопасность и стандарты

Расцепитель соответствует требованиям к устройствам класса IP20 и степени загрязнения 2, что делает его пригодным для внутренней установки в сухих, закрытых щитах. Не предназначен для использования во взрывоопасных средах, на улице или в условиях повышенной влажности.

Преимущества

• Электронный тип срабатывания — быстрая реакция на изменение напряжения
• Фиксированная ширина 18 мм — компактное решение, не перегружает щит
• Гарантированное невключение при низком напряжении — предотвращает запуск оборудования в аварийном режиме
• Высокая цикличность (4000 операций) — долгий срок службы при частых срабатываниях
• Простая установка — защёлкивание на выключатель и подключение двух проводов

Ограничения применения

• Не работает при постоянном токе — только для переменного тока 230 В
• Не имеет защиты от внешних воздействий — нельзя использовать вне щита (IP20 не защищает от воды и пыли)
• Требует наличия стабильного источника 230 В для поддержания включённого состояния — при отключении питания автомат остаётся в положении “выкл”
• Не подходит для защиты от перенапряжений — только для минимума напряжения
• Не совместим с выключателями, отличными от указанных в списках совместимости

Примеры использования

• На конвейерной линии: при проседании напряжения в сети расцепитель отключает двигатель, чтобы избежать перегрева и выхода из строя
• В системе водоснабжения: при отключении электроэнергии автоматически прекращается работа насоса, предотвращая сухой ход
• В административных зданиях: используется в связке с системой пожарной сигнализации — при тревоге отключаются все несвязанные нагрузки
• На объектах с генераторами резервного питания: расцепитель не даёт включить оборудование, пока напряжение не достигнет нормального уровня

Практические советы

• Проверьте перед установкой, что напряжение на входе расцепителя постоянно — скачки или обрывы могут вызвать ложные срабатывания
• Используйте провода сечением не менее 1,5 мм² для подключения 230 В — обеспечит надёжный контакт и снижает риск нагрева
• При монтаже на DIN-рейку убедитесь, что расцепитель плотно защёлкнут — слабый контакт может привести к отказу
• Не используйте расцепитель в качестве единственного средства защиты — он не заменяет УЗО, автоматический выключатель или стабилизатор
• При замене старого устройства проверьте соответствие модели — особенно важно соблюдать совместимость с конкретным типом выключателя
