Расцепитель минимального напряжения к 230В AC ВА-99М 800 EKF Basic | mccb99m-a-049

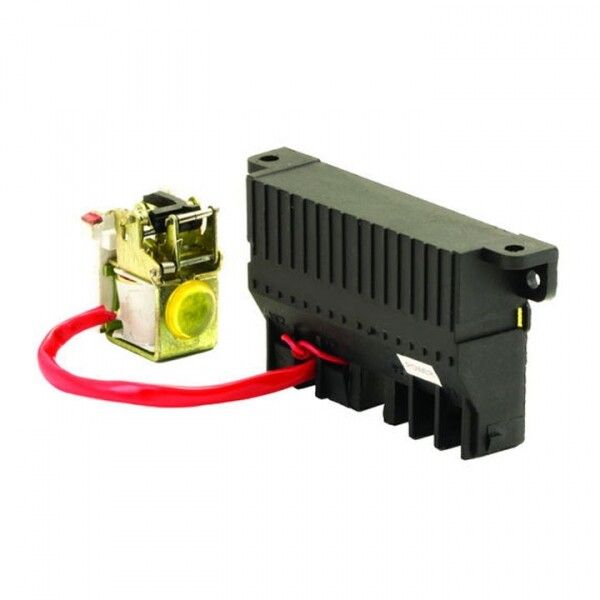

Расцепитель минимального напряжения 230В AC к ВА-99М 800 от EKF - устройство для автоматического отключения автоматического выключателя ВА-99М при снижении напряжения ниже установленного порога. Артикул mccb99m-a-049 предназначен для установки на выключатели серии PROxima в условиях промышленной автоматизации.

Назначение и область применения

Расцепитель минимального напряжения 230В AC к ВА-99М 800 обеспечивает защиту оборудования от работы при недопустимо низком напряжении. Когда напряжение в сети падает ниже уровня, заданного конструкцией расцепителя, он механически отключает автоматический выключатель ВА-99М. Это предотвращает повреждение двигателей, контроллеров и других чувствительных нагрузок из-за запуска при слабом питании или перегрева при просадках напряжения.

Подходит для использования в системах управления станков, конвейеров, насосных станций, систем вентиляции и другом оборудовании, где важна стабильность электроснабжения. Устройство применяется там, где требуется автоматическая реакция на исчезновение или значительное снижение напряжения - например, после отключения основного источника или при сбоях в сети.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Тип расцепителя: минимального напряжения
• Способ монтажа: на монтажную плату внутри корпуса выключателя
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для работы во влажной среде или на открытом воздухе
• Тип подключения: винтовые и пружинные клеммы - надёжное соединение без необходимости специальных инструментов
• Количество контактов: нет ни нормально замкнутых, ни переключающих контактов - устройство работает только как исполнительный механизм отключения
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Расцепитель совместим только с автоматическими выключателями серии ВА-99М EKF Basic. Он не подходит для моделей других серий или производителей.

Монтаж выполняется внутренне - через гнездо в корпусе выключателя. Для установки необходимо:

1. Открутить винты крепления верхней крышки выключателя;
2. Вставить расцепитель в предусмотренное гнездо до щелчка;
3. Подключить провода к клеммам - использовать провода сечением до 2,5 мм2;
4. Аккуратно уложить проводники в боковые пазы корпуса;
5. Зафиксировать колодки, выдвинув фальш-накладки;
6. Собрать корпус в обратном порядке.

Не допускается монтаж вне корпуса ВА-99М. Расцепитель не имеет собственного корпуса и требует обязательной установки в выключатель.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), что гарантирует безопасность и надёжность при работе в промышленных сетях. Класс защиты IP20 позволяет применять устройство только в сухих, закрытых помещениях без воздействия воды, пыли и агрессивных сред.

Преимущества

• Простая и проверенная механическая схема отключения - высокая отказоустойчивость
• Нет необходимости в внешнем управлении - срабатывает автоматически при падении напряжения
• Совместим с популярной серией ВА-99М EKF - легко интегрируется в существующую систему
• Пружинные клеммы обеспечивают быстрый и надёжный монтаж без потери качества соединения

Ограничения применения

• Не работает при постоянном токе - только для цепей переменного тока 230 В
• Не поддерживает сигнализацию - нет выходных контактов для передачи состояния в систему контроля
• Не предназначена для наружной установки - IP20 не защищает от влаги и пыли
• Требует наличия выключателя ВА-99М - самостоятельное использование невозможно
• Не регулируемый порог срабатывания - фиксированный уровень отключения, определяемый конструкцией

Примеры использования

• На конвейере в пищевой промышленности - предотвращает запуск при просадке напряжения, которая может вызвать перегрузку двигателя
• В системе водоснабжения - отключает насос при отключении электроэнергии, чтобы избежать «сухого хода» при восстановлении питания
• На участке с несколькими источниками питания - отключает нагрузку при переходе на резервный источник с заниженным напряжением

Практические советы

• Перед установкой убедитесь, что напряжение в сети соответствует 230 В +-10%. Превышение или завышение может привести к некорректному срабатыванию
• Проверьте посадочное место в выключателе - оно должно быть свободно и не иметь повреждений
• Не используйте провода большего сечения, чем указано - это может повредить клеммы
• После монтажа протестируйте работу: временно снизьте напряжение на входе (например, через автотрансформатор) - расцепитель должен отключить выключатель
• Обязательно сохраните инструкцию по сборке ВА-99М - она содержит схемы расположения клемм и порядок сборки
