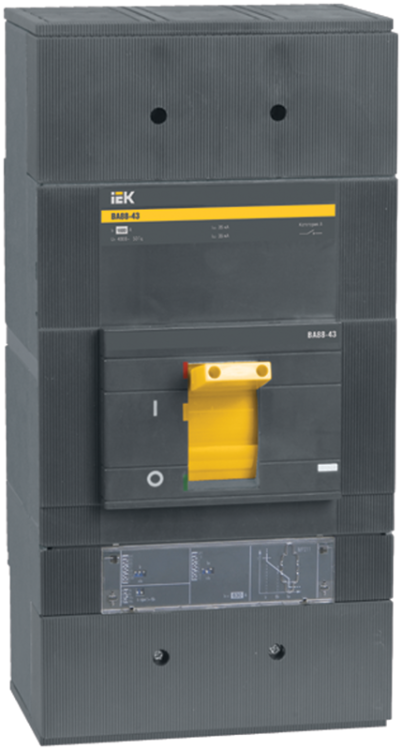

Выключатель автоматический ВА88-43 3Р 1000А 50кА c электронным расцепителем МР 211 - SVA61-3-1000-R IEK

Автоматический выключатель 3-полюсный 1000А 50кА с электронным расцепителем МР 211 ВА 88-43 от IEK предназначен для защиты мощных электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется в распределительных щитах промышленных объектов, где важна точность срабатывания и отказоустойчивость. Артикулы sva61-3-1000-r и sva61-3-1000 соответствуют одному типу оборудования - стационарному автоматическому выключателю в литом корпусе.

Назначение и область применения

Автоматический выключатель ВА 88-43 используется для коммутации и защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Он защищает оборудование от повреждений при:

• перегрузках - длительном превышении тока выше номинала;
• коротких замыканиях - внезапном росте тока до десятков килоампер;
• снижении напряжения ниже допустимого уровня - предотвращает запуск двигателей при аварийной сети.

Подходит для установки в крупных распределительных щитах: заводские линии, насосные станции, системы вентиляции, конвейеры, комплексы с двигателями мощностью более 100 кВт. Применяется там, где требуется надёжная и настраиваемая защита, а не просто механическая сработка.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без нагрева и отключения.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальное напряжение: 400 В - работает в сетях с линейным напряжением до 400 В AC.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при токе КЗ до 50 тысяч ампер.
• Тип расцепителя: Электронный - использует микросхемы и трансформаторы тока для анализа тока и напряжения, без зависимостей от температуры окружающей среды.
• Диапазон регулировки тока КЗ: 1500–12000 А - можно задать порог срабатывания при коротком замыкании в этом диапазоне, что позволяет точно адаптировать защиту под конкретную сеть.
• Уставка магнитного расцепления: (1,5–12)·In - срабатывает при токе от 1,5 до 12 кратного номинала (1500–12000 А), что покрывает большинство сценариев КЗ.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается только в закрытых щитах.
• Климатическое исполнение UХL3: рассчитан на работу при температурах от –60 C до +40 C - подходит для холодных помещений, неотапливаемых зданий, наружных щитовых (при соблюдении IP20).
• Конструктивное исполнение: стационарное - монтируется жестко на монтажной плате, не является вставляемым/вынимаемым устройством.
• Моторный привод: да - возможность подключения внешнего электропривода для дистанционного управления (не встроен, требует отдельного заказа).
• Способ монтажа: монтажная плата - крепится болтами к металлической раме или панели, не на DIN-рейку.
• Количество вспомогательных контактов: 0 - не имеет встроенных сигнализирующих контактов; для удалённого контроля состояния нужны внешние устройства.

Совместимость и монтаж

Автоматический выключатель ВА 88-43 устанавливается исключительно на монтажную плиту с отверстиями под крепёж. Для работы необходимо обеспечить доступ к передней панели для настройки DIP-переключателей. Подключение кабелей осуществляется через верхние и нижние клеммы - важно соблюдать момент затяжки, указанный в руководстве. Посадочные размеры совместимы со стандартными шасси для выключателей серии KARAT. Не совместим с DIN-рейками. Для дистанционного управления требуется отдельно приобрести моторный привод, подходящий по габаритам и напряжению.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 1000А 50кА с электронным расцепителем МР 211 ВА 88-43 соответствует ГОСТ Р 50030.2, что подтверждает соответствие требованиям безопасности для оборудования низкого напряжения. Электронный расцепитель не требует внешнего питания - питается от тока самой защищаемой цепи через внутренние трансформаторы тока. Это делает систему автономной и работоспособной даже при обрыве одной из фаз, если ток нагрузки превышает 15% от In.

Преимущества

• Точная и настраиваемая защита - уставка тока КЗ и перегрузки задаются пользователем, а не фиксированы, как у термомагнитных аппаратов.
• Независимость от температуры - электроника не реагирует на нагрев окружающего воздуха, в отличие от биметаллических элементов.
• Работа при однофазном питании - сохраняет защиту даже при потере двух фаз, если ток в оставшейся достаточно велик.
• Широкий диапазон регулировки - один аппарат подходит для множества сценариев, от малых до очень больших токов КЗ.
• Высокая отключающая способность - 50 кА позволяет применять его в местах с большой короткозамкнутой мощностью, например, рядом с трансформаторами.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы и места для крепления.
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса.
• Отсутствие вспомогательных контактов - невозможно получить сигнал “включен” / “отключен” без внешних реле или модулей.
• Нельзя использовать в сетях постоянного тока - только переменный ток (AC).
• Требует профессиональной настройки - некорректная установка DIP-переключателей может привести к ложным сработкам или отказу защиты.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с несколькими двигателями по 90–150 кВт.
• Щит питания конвейерной линии с частотниками и большим количеством пускателей - здесь важна точная настройка тока КЗ, чтобы не отключать всё при старте одного двигателя.
• Система водоснабжения с насосами повышенной мощности - защита от просадки напряжения предотвращает «зависание» насосов при перебоях в сети.
• Объекты в условиях сурового климата - зимние склады, неотапливаемые пункты управления, где температура опускается ниже –40 C.

Практические советы

• При выборе уставок убедитесь, что ток срабатывания по КЗ (1,5–12·In) выше пускового тока самого мощного подключенного двигателя - иначе будет ложное отключение при запуске.
• Настройка DIP-переключателей должна выполняться при отключённом питании. Перед первым включением проверьте соответствие настроек схеме в документации.
• Для дистанционного управления и сигнализации используйте внешние модули - например, реле контроля положения или интерфейс RS485, совместимый с системами SCADA.
• Проверяйте плотность крепления к монтажной плате - плохой контакт увеличивает переходное сопротивление и вызывает перегрев.
• Не устанавливайте вблизи источников тепла - хотя расцепитель не чувствителен к температуре, другие части аппарата могут перегреваться.
