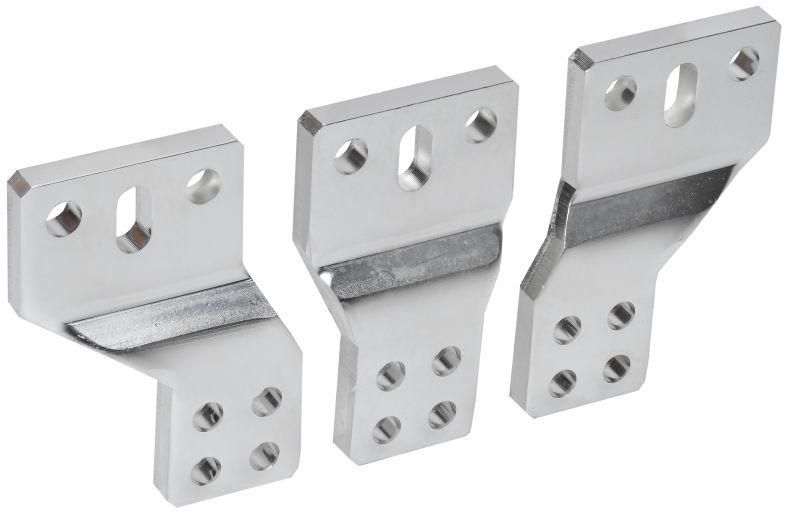

Расширитель выводов РВ-1600 для ВА88-43 (3шт в коплекте) KARAT IEK SVA60D-RV-1600

Расширитель выводов РВ-1600 для ВА88-43 (3 шт/компл) от IEK предназначен для удобного подключения кабелей и шин к автоматическим выключателям серии ВА88-43, обеспечивая увеличенное расстояние между выводами и возможность подключения нескольких проводников на один контакт. Этот компонент из серии KARAT упрощает монтаж в щитах с ограниченным пространством.

Назначение и область применения

Расширитель выводов РВ-1600 для ВА88-43 используется для физического отделения выходных контактов автомата от места установки, что особенно важно при плотной компоновке в распределительных щитах. Он позволяет подключать к каждому выводу сразу несколько проводов - например, входную и выходную жилу, либо группу цепей. Применяется исключительно совместно с автоматическими выключателями ВА88-43 от IEK, чаще всего в промышленных и коммерческих электроустановках: на станциях управления, в панелях питания оборудования, на конвейерах и в системах автоматизации.

Технические характеристики

• Количество единиц в комплекте: 3 штуки
• Совместим с модулями: ВА88-43 (серии KARAT)
• Материал: термостойкий пластик, соответствует требованиям к изоляции
• Тип соединения: механическая фиксация на выводах автомата
• Не содержит собственных токоведущих частей - передаёт ток через оригинальные контакты выключателя

Совместимость и монтаж

Расширитель выводов РВ-1600 для ВА88-43 устанавливается только на автоматы этой модели. Нельзя использовать с другими сериями, даже если они имеют похожий внешний вид. Монтаж выполняется после установки автомата в DIN-рейку: расширитель надевается на выводы до подключения проводов. Каждый расширитель имеет три гнезда - одно для каждого полюса автомата. Убедитесь, что выводы автомата полностью освобождены от защиты (колпачков), прежде чем надевать расширитель. После установки провода зачищаются и затягиваются винтами на расширителе так же, как на самом автомате.

Преимущества

• Увеличивает доступное пространство между выводами - снижает риск замыкания между соседними фазами
• Позволяет подключать несколько проводов на один полюс без использования дополнительных клеммных колодок
• Упрощает обслуживание: можно легко отсоединить и проверить каждый провод без демонтажа автомата
• Сохраняет степень защиты IP20 автомата, поскольку не нарушает герметичность корпуса

Ограничения применения

• Подходит только для автоматов ВА88-43 - несовместим с ВА88-35, ВА88-45 и другими модификациями
• Не рассчитан на работу с токами выше номинала автомата - максимальный ток определяется самим выключателем
• Не предназначен для использования вне закрытых щитов - не имеет защиты от влаги и пыли
• Запрещено применять с автоматами, имеющими встроенные расширители или специальные клеммы

Примеры использования

• Подключение группы светильников к одному полюсу автомата в распределительном щите офисного здания
• Объединение входящего и выходящего кабелей на одном выводе в цепях питания насосов
• Организация распределения фаз в многоквартирном доме при использовании автоматов ВА88-43 в этажных щитах

Практические советы

• Перед монтажом проверьте, чтобы все выводы автомата были свободными - никакие крышки или заглушки не должны мешать установке РВ-1600
• Используйте только провода сечением, рекомендованным производителем автомата - обычно 0,5–2,5 мм2
• Не перегружайте одно гнездо более чем двумя проводами - это может вызвать нагрев и плохой контакт
• При сборке щита располагайте расширители РВ-1600 для ВА88-43 параллельно друг другу - так проще прокладывать шины и кабели
• Комплект из трёх расширителей рассчитан на один трёхполюсный автомат - для двухполюсных устройств используйте два из них, третий остаётся запасным
